Diepgatboormachines

Goodeng GMD80S luchtboormachine voor boorgaten en springgaten in de mijnbouw

1. Cummins QSZ13-C550 motor, vermogen 412 kW

2. Tweetraps luchtcompressor 35 m³/min 28 bar

3. Koelsysteem geschikt voor een buitentemperatuur van 50°C

4. Automatisch hengelwisselsysteem

5. Droge stofafscheider met automatische filterreiniging

5. Voedingsbalk van zeer sterke aluminiumlegering

6. Hydraulische rijmotor met dubbele snelheid

7. Elektrische brandstoftankpomp

Neem contact met ons op

Technische parameter

Gatdiameter	φ90-250mm	3,5-9,8 inch
DTH-hamer	4 inch/5 inch/6 inch/7 inch
Hengelwisselsysteem	Boorstangopslag	5+1
	Diameter van de boorstang	114 mm	4,5 inch
	Lengte van de boorstang	6 m	19,7 ft
	Maximale gatdiepte	36 m	118,1 ft
Hydraulische draaikop	Rotatiesnelheid	0-80 tpm
	Boorkoppel	4000 N·m	2950 ft·lbs
	Maximaal draaikoppel	6000 N·m	4425 ft·lbs
Motor	Nominaal vermogen	412 kW/1700 tpm	552,7 pk
Motor	Brandstoftank	850 liter	224,5 gallon
Tweetraps luchtcompressor	Maximale werkdruk	28 bar	406 psi
Tweetraps luchtcompressor	Maximale verplaatsing	35 m³/min	1236,5 ft³/min
Boorarmtype	Sterke, enkelvoudige rechte giek
Hoogwaardige stalen toevoer balkkettingmotor type	Totale lengte	9740 mm	32 voet
	Reislengte	6500 mm	21,3 ft
	Voerverlenging	1600 mm	5,3 voet
	Maximale invoersnelheid	0,9 m/s	2,95 ft/s
	Maximale voedingskracht	40 kN	8992 pond
	Maximale trekkracht	50 kN	11240 lbf
Verstelbaar plat chassis	Reissnelheid	1,5/3 km/u	0,93/1,86 mph
	Maximale trekkracht	172 kN	38658 pond
	Gradiënt	25°
	Spooroscillatie	±10°
	Bodemvrijheid	420 mm	16,54 inch
Transportomstandigheden	Gewicht	22000 kg	48502 pond
Transportomstandigheden	Afmetingen (LBH)	1280025003600mm	42 ft* 8,2 ft*11,8 ft

Productintroductie

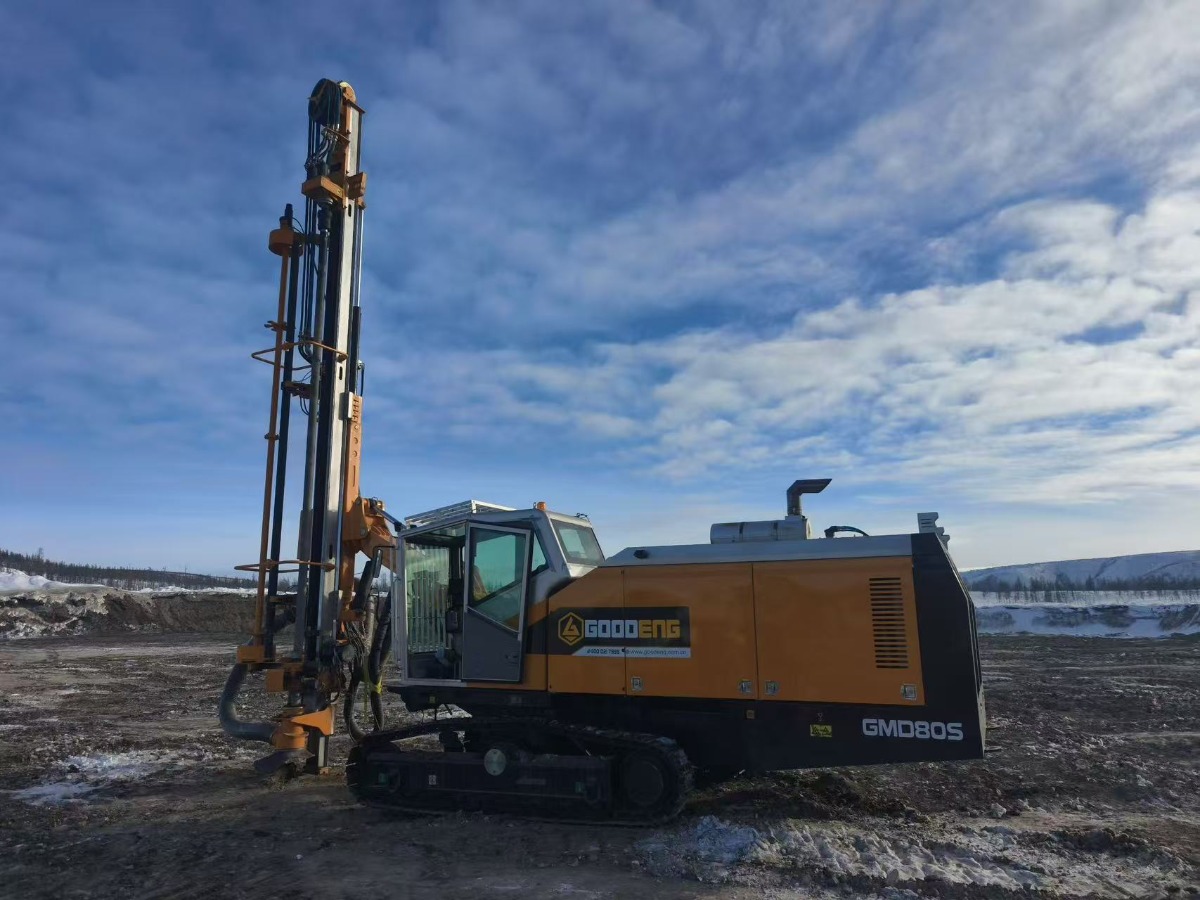

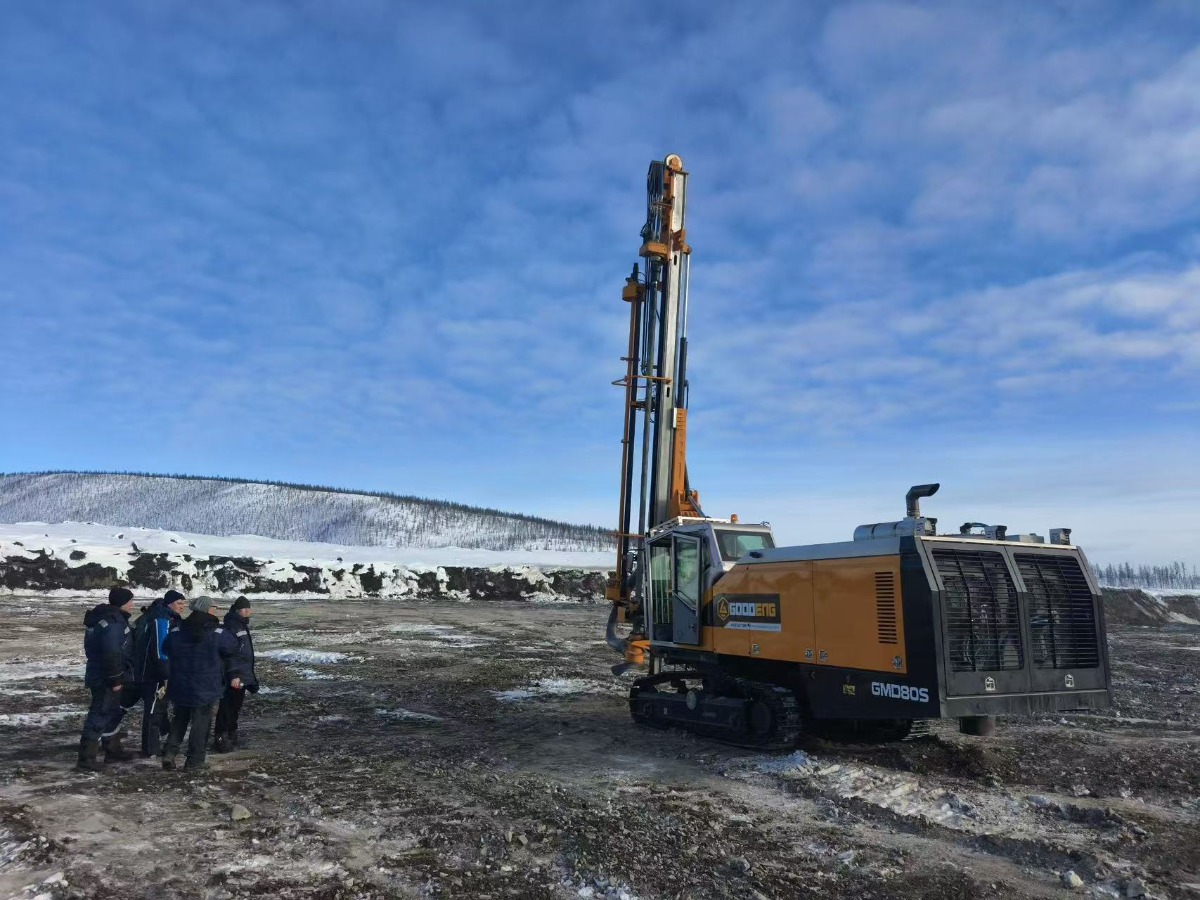

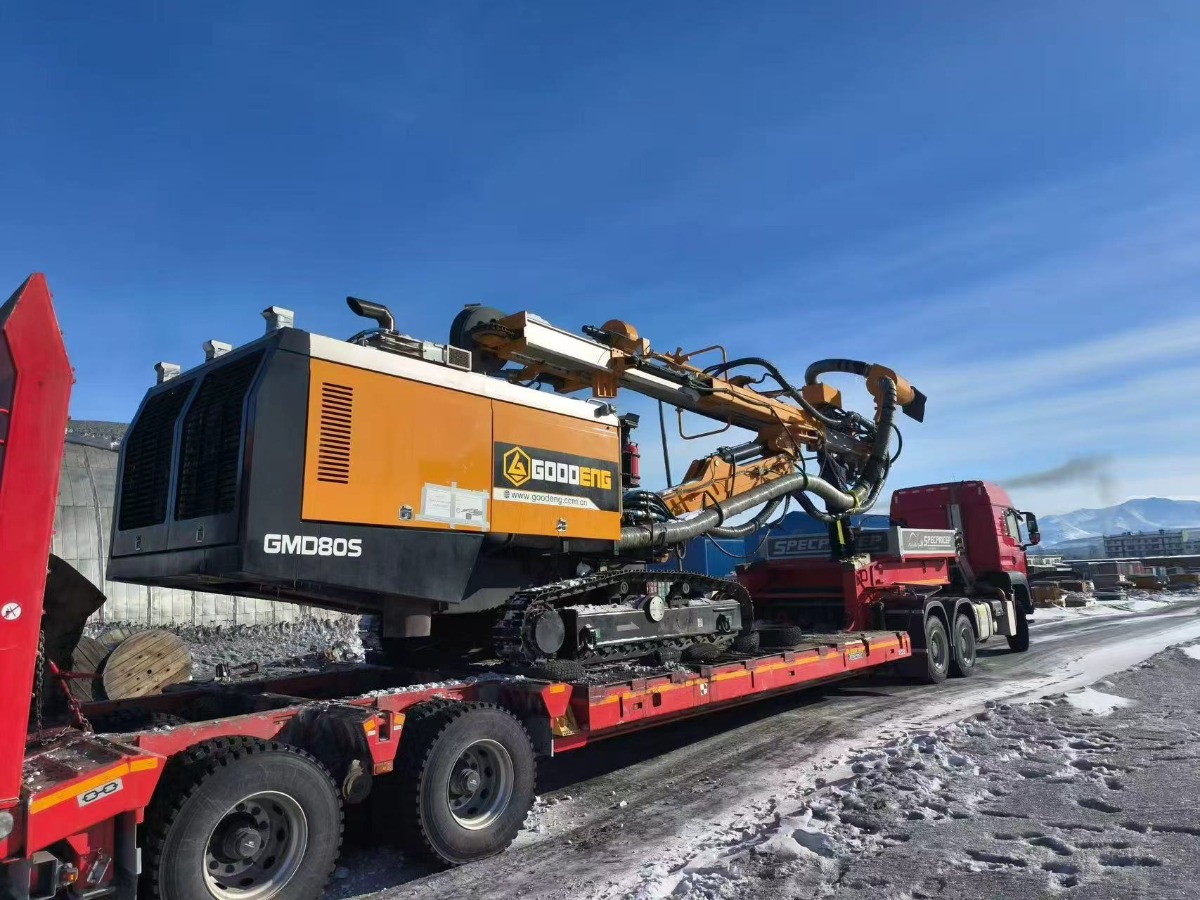

De GMD80S is een op zichzelf staande, dieselgedreven, rupsband gemonteerde, intelligente boorinstallatie voor diepboringen, ontworpen om te voldoen aan de behoeften van grootschalige productieboringen in dagbouwmijnen en grote steengroeven.

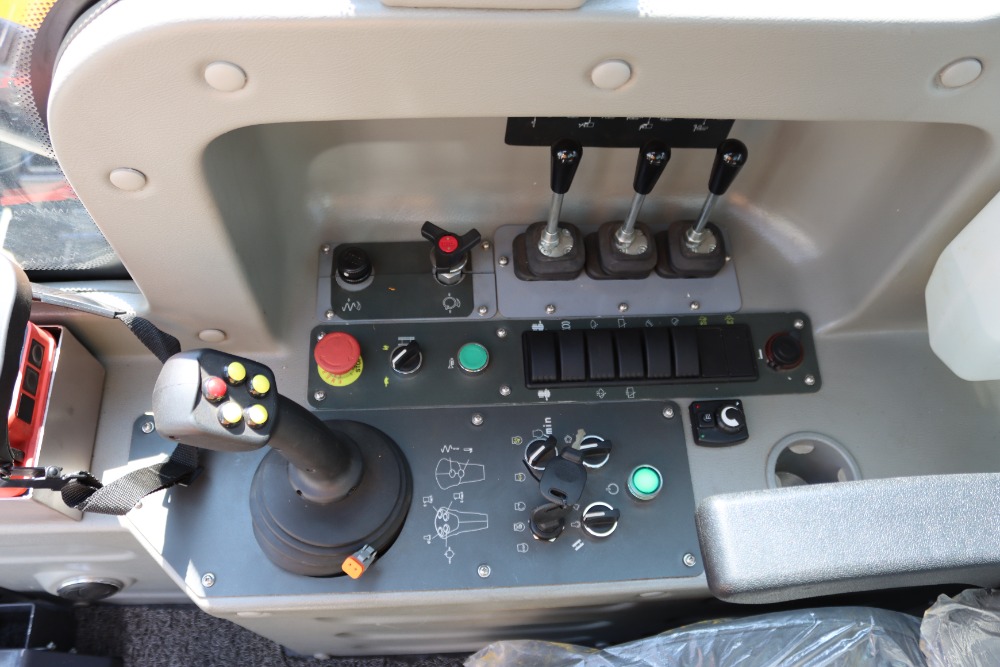

Ergonomisch cabineontwerp

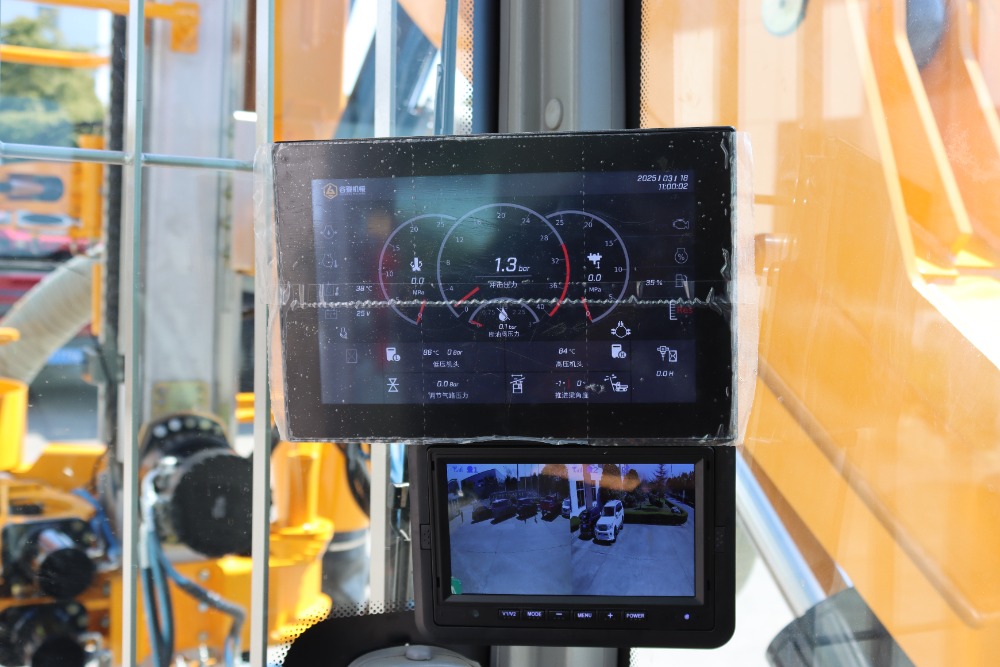

De cabine biedt een uitstekend zicht op het boorgebied, wat de booroperator een optimale ervaring biedt. Machine-informatie is geïntegreerd op een touchscreen en het is de stilste en meest ergonomische cabine in een DTH-boorinstallatie (Down-the-Hole).

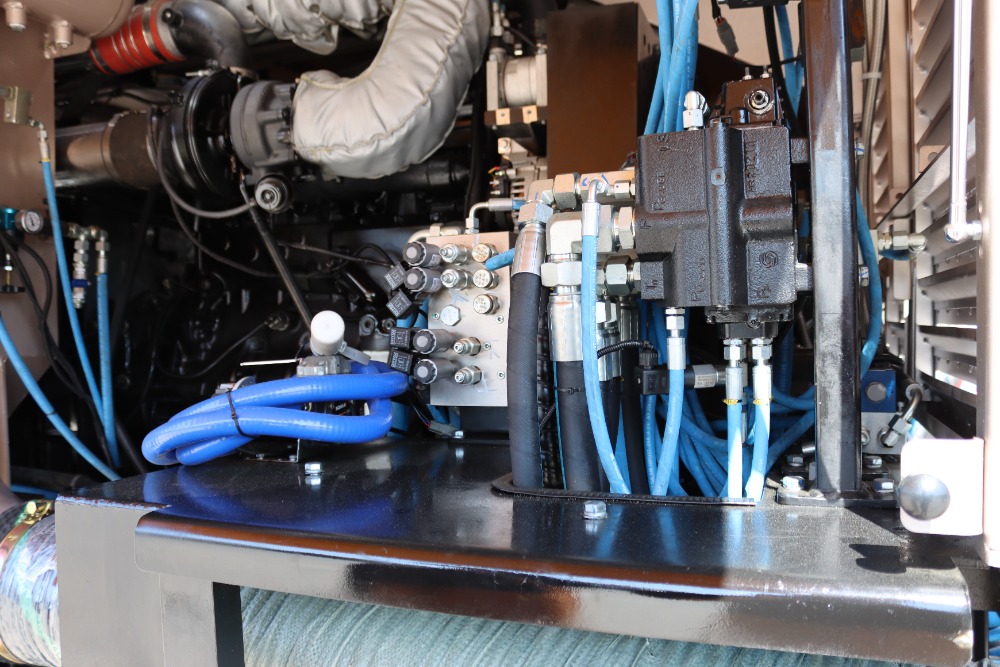

Sterke en duurzame hoofdcomponenten
De belangrijkste onderdelen van deze boorinstallatie zijn sterk en duurzaam, met uitstekende manoeuvreerbaarheid en een grote transportkracht, wat de werkefficiëntie en operationele stabiliteit verbetert.

c27315e4ih

oplossing BELANGRIJKSTE DETAILS

sollicitatie

SOLLICITATIE GEBIED

Productieproces

BLANK

Klinknagellassen

BEWERKING

MONTAGE

DEBUGGEN

TESTEN

Veelgestelde vragen

1

Voor welke toepassingen is de GMD80S geschikt?

Dagbouw, steengroeven, wegenbouw, hellingstabilisatie en het boren van springstofgaten.
2

Welk boordiameterbereik kan de machine aan?

Doorgaans tussen de 76 mm en 115 mm, afhankelijk van het boorgereedschap.
3

In welke rotsformaties kan het boren?

Graniet, kalksteen, basalt, zandsteen en andere middelharde tot harde gesteenteformaties.
4

Wat is de maximale boordiepte?

De boordiepte is afhankelijk van de configuratie van de boorstang en de geologische omstandigheden, en bedraagt doorgaans tot 40 meter.
5

Beschikt de machine over een stofafzuigsysteem?

Ja. Er is een zeer efficiënt stofafzuigsysteem beschikbaar.
6

Is automatische hengelwisseling beschikbaar?

Ja. Automatische hengelhantering kan worden geïnstalleerd om de productiviteit te verhogen.
7

Welk motormerk wordt gebruikt?

Cummins-motoren of gelijkwaardige internationale motoren zijn beschikbaar.
