GS50-LS مثقاب اتجاهي أفقي بدون خنادق HDD-1

Trenchless HDD Horizontal Directional DrillingBoringTunnelling MachineRig Goodeng GS50-LS

المعلمة الفنية

	الوحدة المتريّة	الوحدة الإمبراطورية
وزن الحفار	3650 kg	8047 lbs
الحجم (الطول * العرض * الارتفاع)	3870×1300×1470 mm	152×51×58 in
القوة القصوى للدفع والسحب	51 KN	11460 lbf
السرعة القصوى للدفع والسحب	61 m/min	200 fpm
أقصى عزم دوران	2235 N·m	1684 ft·lb
أقصى سرعة دوران	215 r/min	215 rpm
قدرة المحرك	43 kW	58 hp
أقصى تدفق لمضخة الطين	75 L/min	20gal/min
سرعة المشي	2.5 km/h	1.6 mph
أقصى ضغط لمضخة الطين	6 MPa	870 psi
زاوية الحفر الأولي	14°-17°	14°-17°
وزن الحفار	17°	17°
حجم قضيب الحفر	Φ42×1800 mm	Φ1.65×71 in
سعة صندوق أنابيب الحفر	44pcs(4x11)	44pcs(4x11)
اقترح قطر التوسيع	≤400 mm	≤16 in
اقترح طول العبور	≤100 m	≤328 ft

الخاصية الرئيسية للأداء

يُمكن لمحرك يانمار الياباني توفير طاقة كافية لضمان أداء مستقر للآلة. كما أن انخفاض استهلاك الوقود وانخفاض مستوى الضوضاء يجعلان منه خيارًا مناسبًا أكثر لأعمال البناء في المناطق الحضرية.

يتم تشغيل رأس الطاقة بواسطة محرك إيتون الأمريكي عالي العزم، والذي يتميز بأداء مستقر وسرعة متغيرة بسلاسة. كما يعتمد محرك الدفع والسحب على محرك إيتون الأمريكي لتحقيق سرعة متغيرة بسلاسة، مما يجعل سرعة عمل الآلة متقدمة للغاية في مجال الحفر بدون خنادق.
يسمح قضيب الحفر بقطر 42 مم وطول 1800 مم بتكييف الآلة مع مساحات البناء الصغيرة. تبلغ سعة صندوق قضبان الحفر 44 قطعة.
يتميز هيكل الآلة ببساطة التصميم، وانخفاض معدل الأعطال وسهولة الصيانة.
تم اعتماد نظام تحكم حساس للحمل ومكونات هيدروليكية متطورة عالميًا لمحركات الدوران والدفع والسحب. ويضمن نظام التبريد المستقل كفاءة عالية في التصميم وأداءً أكثر موثوقية.

Goodeng Trenchless HDD Horizontal Directional DrillingBoringTunnelling MachineRig GS50-LS (10)k30

الحلول التفاصيل الرئيسية

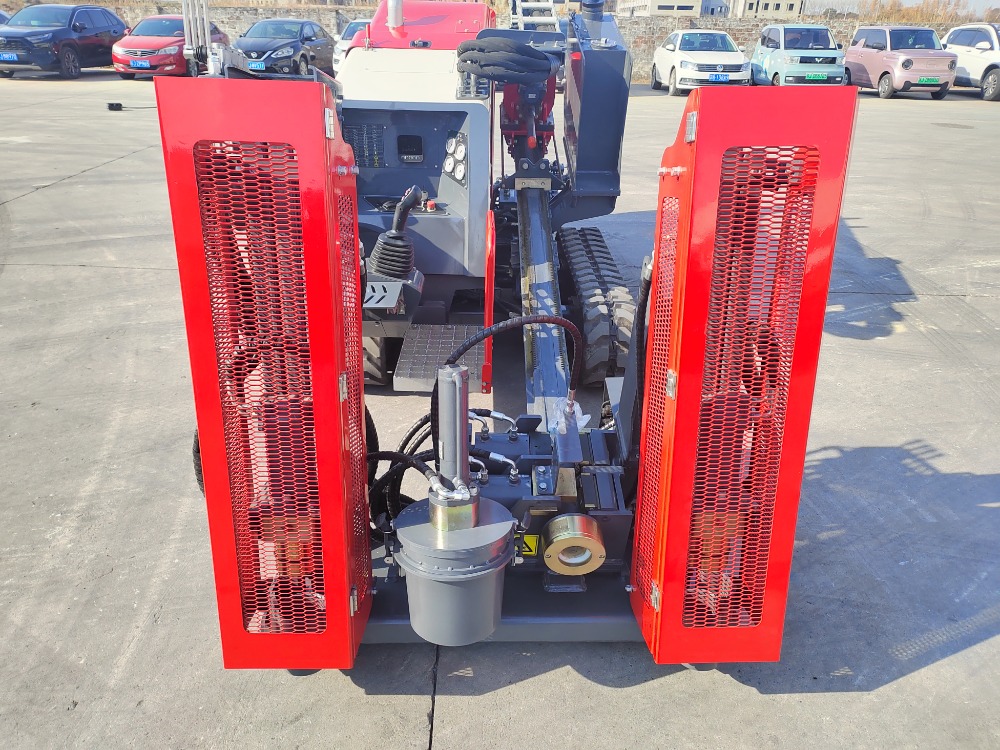

6 GS50-LS Trenchless Machinery No-dig HDD Horizontal Directional Drilling Rig

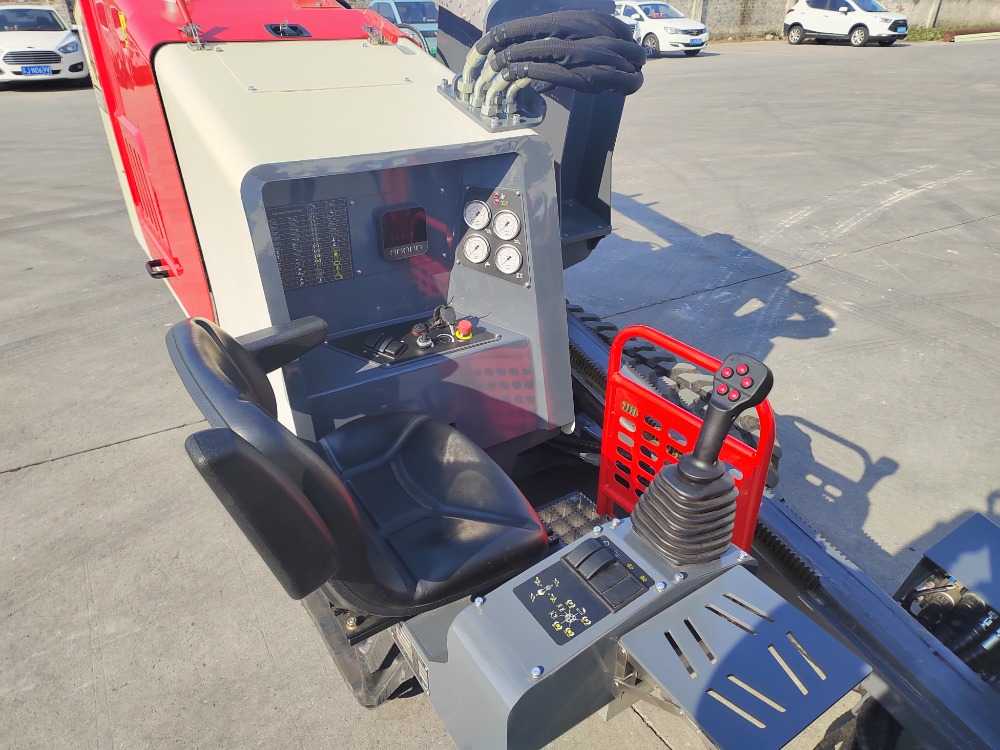

5 GS50-LS Trenchless Machinery No-dig HDD Horizontal Directional Drilling Rig

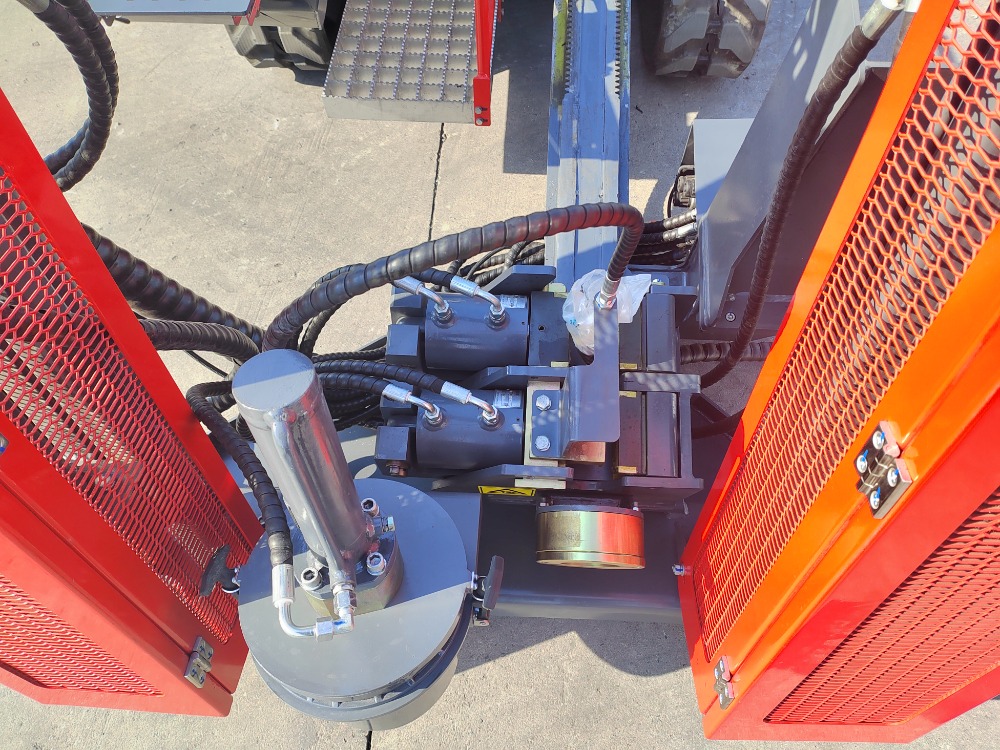

4 GS50-LS Trenchless Machinery No-dig HDD Horizontal Directional Drilling Rig

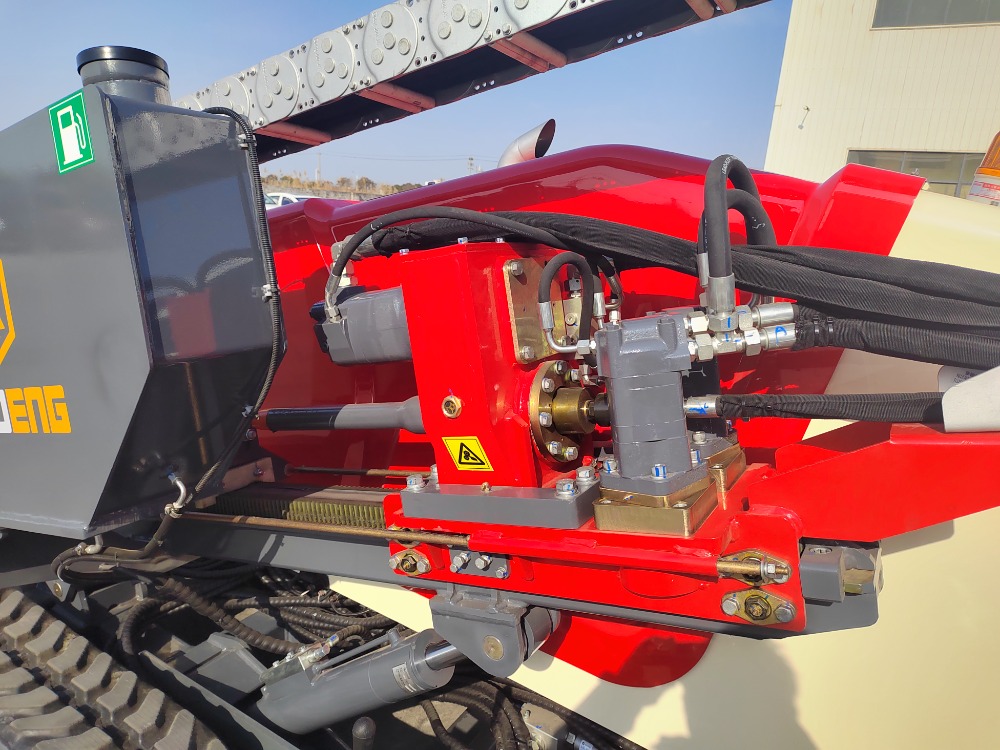

3 GS50-LS Trenchless Machinery No-dig HDD Horizontal Directional Drilling Rig

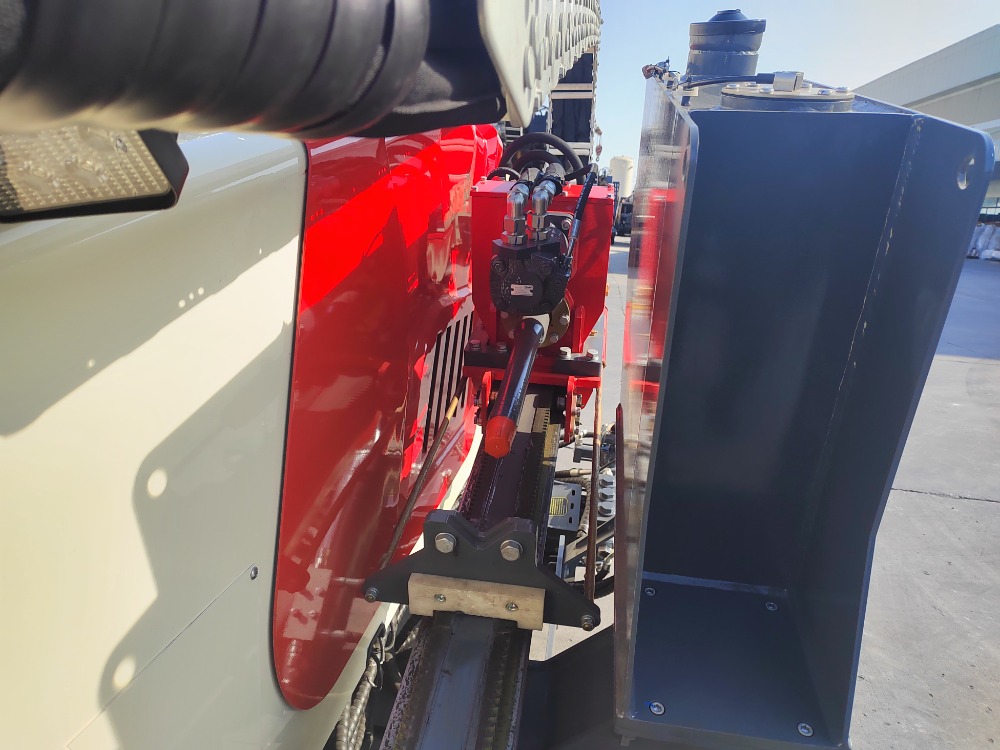

2 GS50-LS Trenchless Machinery No-dig HDD Horizontal Directional Drilling Rig

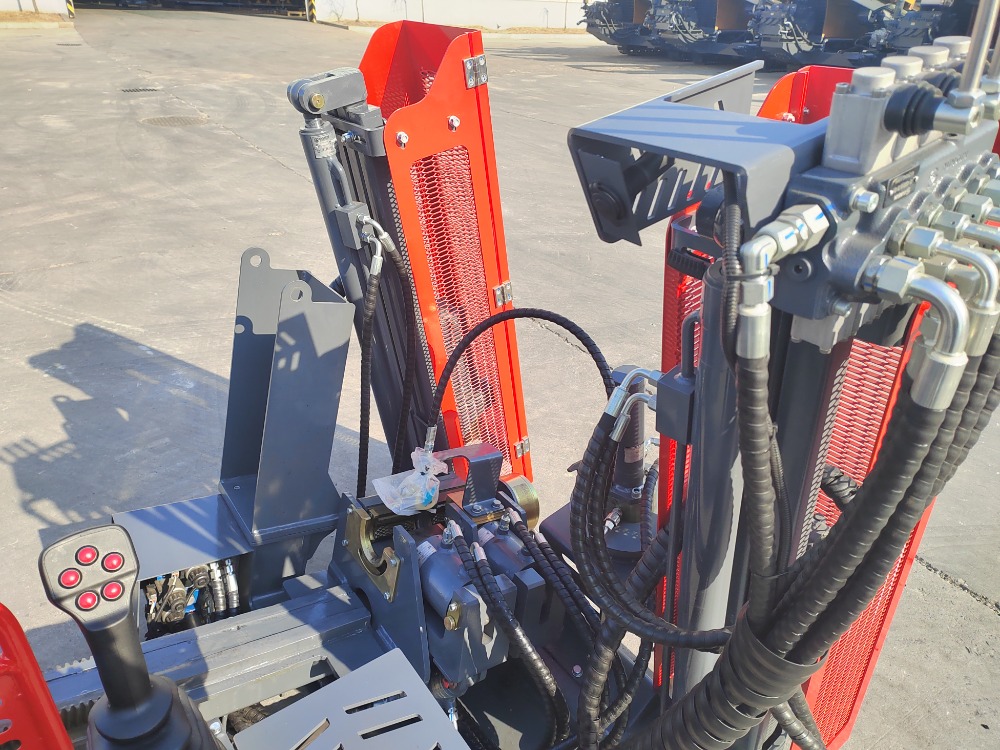

1 GS50-LS Trenchless Machinery No-dig HDD Horizontal Directional Drilling Rig

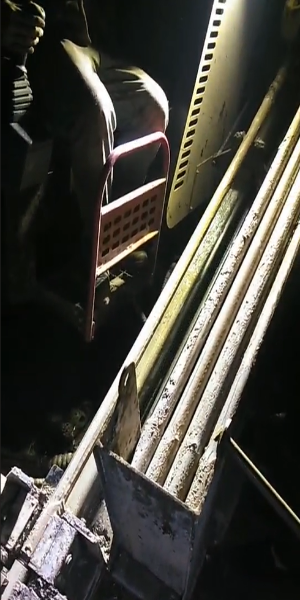

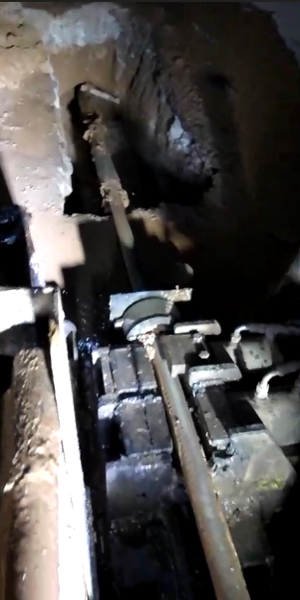

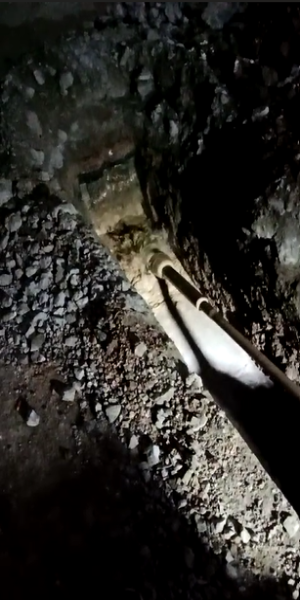

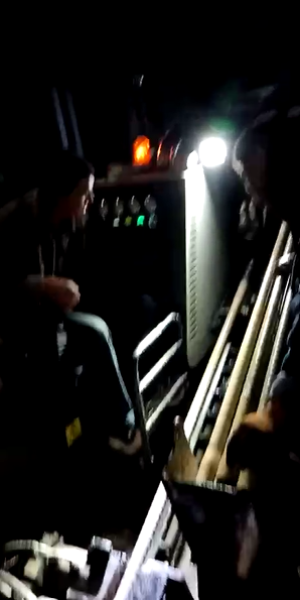

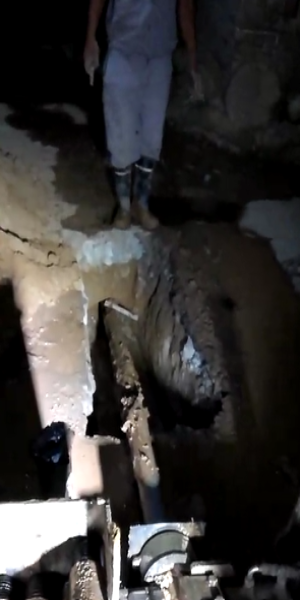

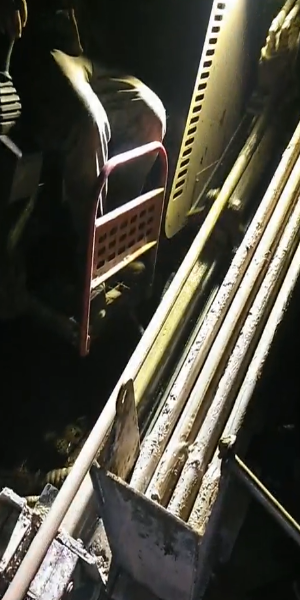

application

مجالات الاستخدام

عملية الإنتاج

التبييض

RIVET-اللحام

التصنيع

التجميع

إزالة الأخطاء

اختبار

أسئلة متكررة

1

ما معنى اللاحقة LS؟ وما هي الترقيات التي تميزها عن النموذج القياسي GS50؟

يرمز LS إلى الإصدار المعزز ذو الشوط الطويل، حيث يتم تمديد شوط أسطوانة الدفع والسحب، وزيادة معدل التغذية الفردي، وارتفاع كفاءة الحفر المستمر بنسبة 18%. تم تعزيز نظامها الهيدروليكي لتمكين التشغيل الميداني المستمر لعدة أيام دون توقف.
2

ما هي مشاريع مد خطوط الأنابيب البلدية التي يتناسب معها جهاز GS50-LS؟

يُستخدم لمد كابلات الألياف الضوئية للاتصالات البلدية، وأنابيب البولي إيثيلين لإمداد وتصريف المياه ذات الأقطار المتوسطة والصغيرة، وخطوط أنابيب الغاز منخفض الضغط، بالإضافة إلى المشاريع العابرة الصغيرة فوق الطرق البلدية وأنهار الريف.
3

ما هي قيم القوة القصوى المقننة للسحب ومعامل عزم الدوران؟

يتميز بقوة سحب مقننة تبلغ 5 أطنان وعزم دوران متناسب لعمليات توسيع الثقب ذات الأقطار المتوسطة والصغيرة، مما يسمح بسحب وتكوين خطوط الأنابيب الضحلة الدفن في مرة واحدة دون الحاجة إلى إعادة توسيع الثقب الثانوي.
4

هل يمكن وضع الماكينة وإجراء عمليات البناء في الزقاقات الحضرية الضيقة والأحياء العشوائية؟

تعتمد الماكينة ككل على تصميم مدمج يشغل مساحة أرضية صغيرة، ويمكن تثبيتها للعمل في زقاقات عرضها 3 أمتار فقط، وتتمتع بمزايا واضحة في إعادة تأهيل شبكات الأنابيب في المدن القديمة.
5

هل يوجد معدل عطل مرتفع في النظام الهيدروليكي؟ هل بدء التشغيل بسلاسة في المناطق الباردة؟

تتوفر مجموعة زيت هيدروليكي مضاد للتجمد لدرجات الحرارة المنخفضة كخيار اختياري لضمان بدء التشغيل الطبيعي عند درجة -15 مئوية. كتلة الصمام الهيدروليكي المتكاملة ووصلات الأنابيب المحسنة تقلل بشكل كبير من أعطال تسرب السوائل.
6

هل يمكننا تقديم عروض الأسعار وفق شروط التجارة الدولية مثل EXW وFOB وCIF؟

يمكن تقديم عروض الأسعار بموجب جميع شروط التجارة الدولية. كما يمكن توفير وثائق التصدير الكاملة بما في ذلك تعزيز الحاويات، التعقيم وفحص البضائع معًا.
