جهاز الحفر الاتجاهي الأفقي

جهاز الحفر الأفقي الموجه بدون خنادق من جودينج GS12000-LS - 1

1. الآلة الرئيسية: هيكل مجنزر (أجزاء علوية/سفلية قابلة للفصل) لسهولة النقل والتركيب في الموقع؛ محطة الطاقة وغرفة التشغيل عبارة عن حاويات قياسية بطول 20 قدمًا، مما يسهل عملية النقل.

2. نظام الطاقة: محركان بقدرة 565 كيلوواط لكل منهما + محرك بقدرة 264 كيلوواط لكل منهما + محرك بقدرة 154 كيلوواط لكل منهما؛ وحدة تحكم منطقية قابلة للبرمجة (PLC) تتحكم بدقة في مطابقة الطاقة الهيدروليكية، مما يضمن قوة عالية مع توفير الطاقة وحماية البيئة.

3. محركات دوارة/دفع وسحب متعددة الحماية: تقاوم صدمات ظروف التشغيل، وتطيل عمر المحرك، وتعالج إطلاق طاقة الوضع المرنة في ظروف الصخور وعند عبور أنابيب الحفر لمسافات طويلة.

4. معايير الحفر: يتم ضبط عزم الدوران والسرعة وقوة/سرعة الدفع والسحب عبر وحدة تحكم منطقية قابلة للبرمجة (PLC)؛ يقوم النظام بالتعديل التلقائي للحفاظ على عزم دوران ثابت أثناء الحفر، مما يمنع انبعاج أنابيب الحفر نتيجة زيادة عزم الدوران/السحب. 5. جهاز مناولة دوار ذو رف أسطواني حاصل على براءة اختراع: أداء مستقر، قابل للتطبيق على أنابيب الحفر Φ168-254 مم.

goodeng 1200ton large hdd machine(1).jpg

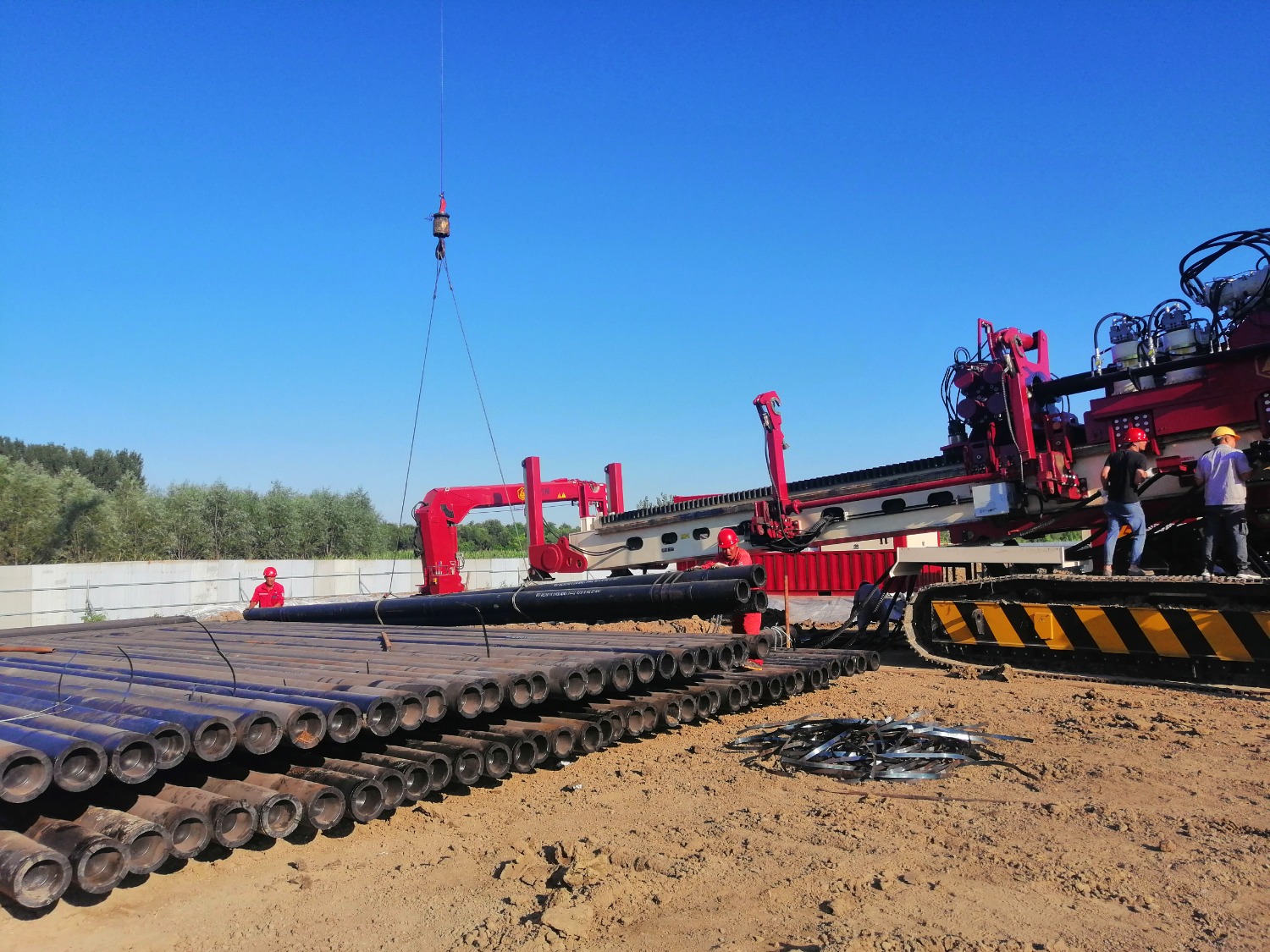

gas pipline construction hdd machine.jpg

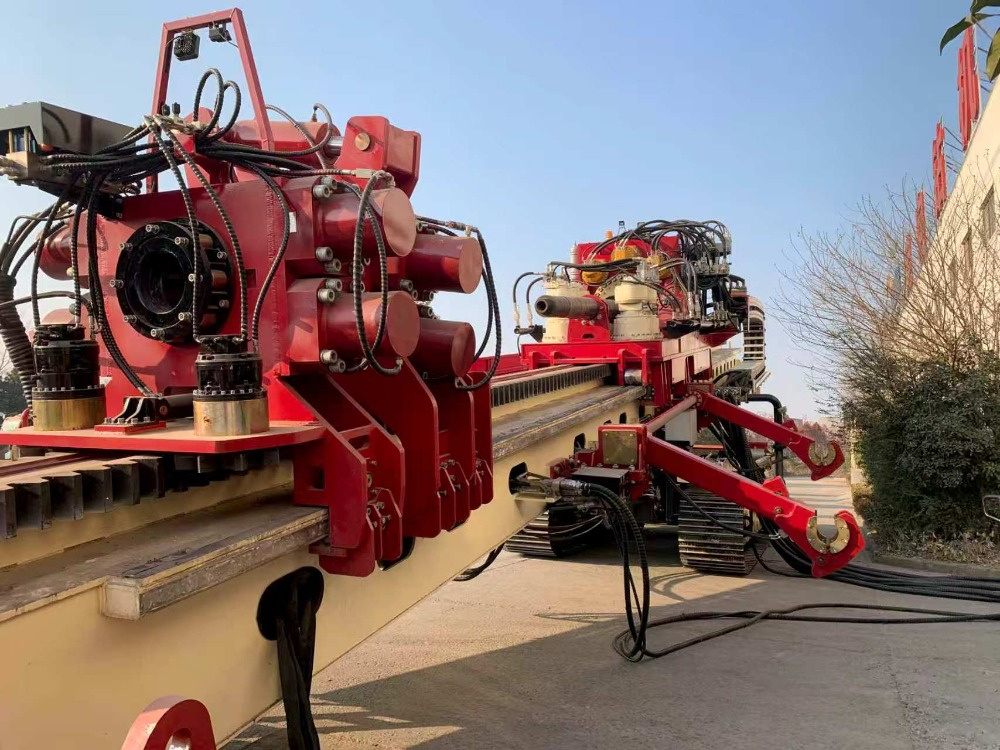

Goodeng Trenchless HDD Horizontal Directional Drilling/Rig GS12000-LS

Large horizontal directional drill machine.jpg

المعلمة الفنية

	الوحدة المتريّة	الوحدة الإمبراطورية
وزن الحفار	145100 kg	319890 lbs
القوة القصوى للدفع والسحب	12000 KN	1820952 lb
أقصى عزم دوران	275000 N·m	202829.55 lb·ft
قدرة المحرك	565 kw*2+264 kw+154 kw	3*550 hp
أقصى قوة سحب	35 Mpa	350 bar
زاوية الحفر الأولي	18°	18°
حجم قضيب الحفر	Φ168-254x9600 mm	Φ6.61-10x378 in
اقترح قطر التوسيع	≤3000 mm	≤79 in

الحجم (الطول * العرض * الارتفاع)	22800x3400x5000 mm	897.64×133.86 in×196.85 in
السرعة القصوى للدفع والسحب	40 m/min	138ft/min
أقصى سرعة دوران	90 r/min	90r/min
أقصى قوة التثبيت	5300 KN	989160 lb
سعة الرافعة	8T	17637 lb
قطر قناة أنبوب الطين	4 in	4 in
اقترح طول العبور	≤3000 m	≤9842.52 ft

مقدمة المنتج

يتكون محرك نظام الطاقة من محركين بقدرة 565 كيلوواط، ومحرك واحد بقدرة 264 كيلوواط، ومحرك واحد بقدرة 154 كيلوواط؛ ويحقق نظام التحكم PLC المطابقة الدقيقة بين الطاقة وطاقة النظام الهيدروليكي في ظل ظروف التشغيل المختلفة، مما لا يضمن قوة قوية فحسب، بل يوفر الطاقة أيضًا ويكون صديقًا للبيئة.

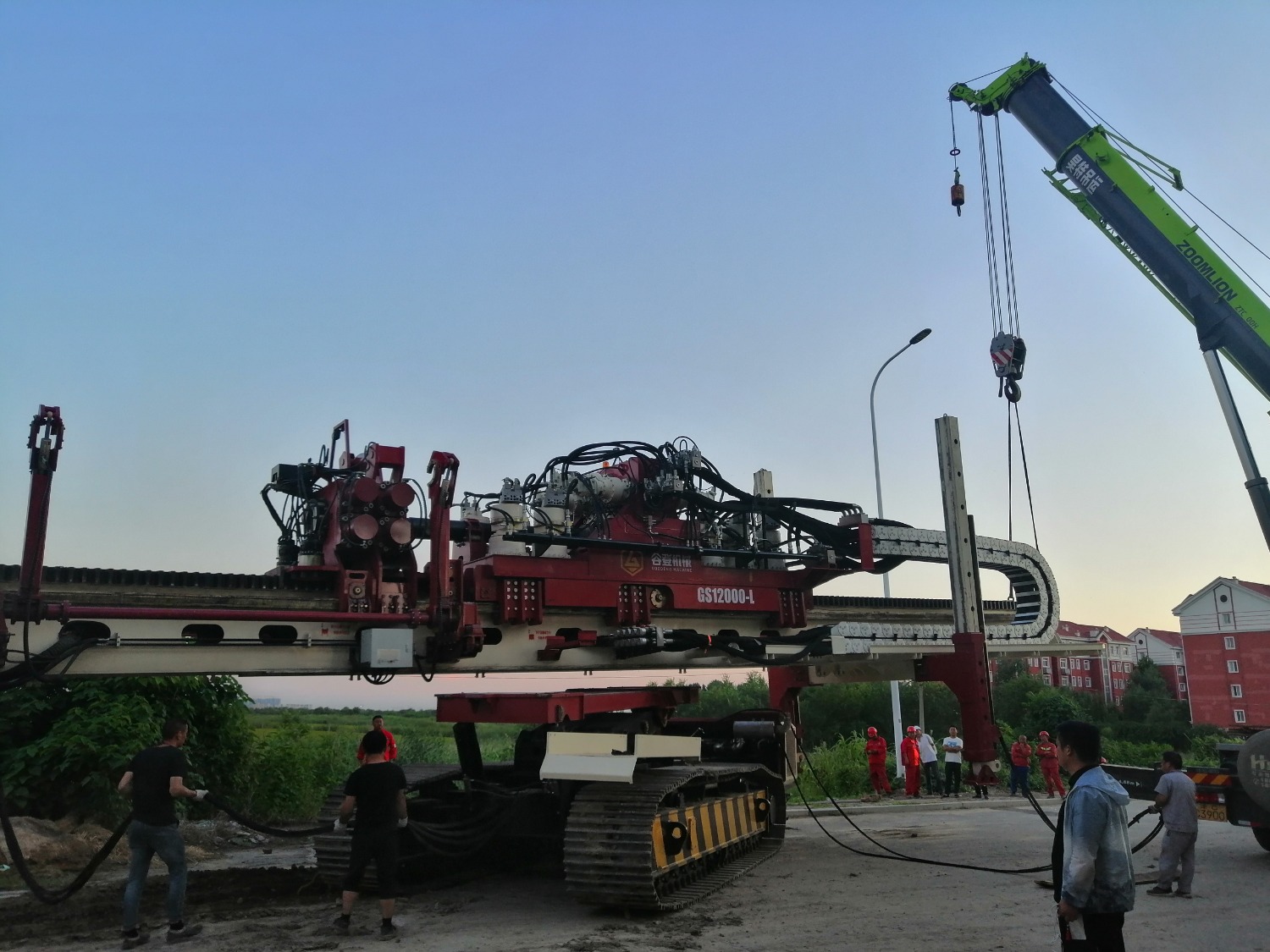

الآلة الرئيسية عبارة عن هيكل مجنزر بأجزاء علوية وسفلية قابلة للفصل، مما يلبي متطلبات النقل ويسهل وضعها في موقع البناء. أما محطة الطاقة وغرفة التشغيل فهما عبارة عن حاويات قياسية بطول 20 قدمًا، مما يسهل نقلهما وشحنهما للغاية.

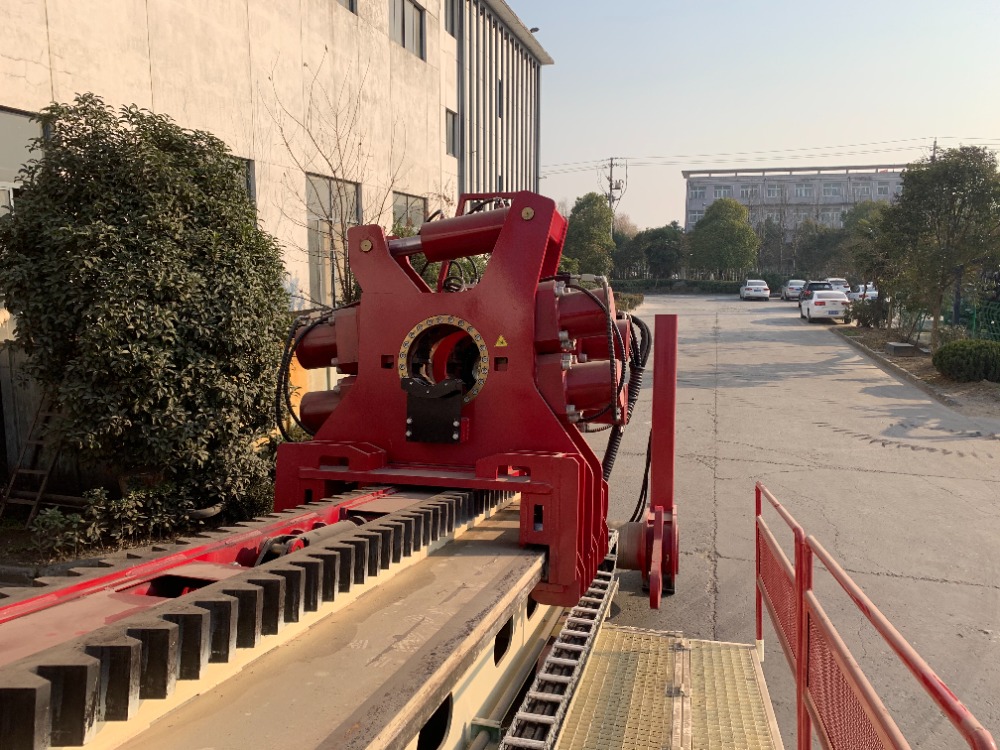

تقاوم المحركات الدوارة متعددة الحماية ومحركات الدفع والسحب تمامًا تأثير ظروف العمل المختلفة على المحركات، مما يحسن موثوقية النظام وعمر خدمة المحركات، ويوفر حلولًا عملية وفعالة لإطلاق طاقة الوضع المرنة لظروف العمل الصخرية وأنابيب الحفر المتقاطعة لمسافات طويلة.

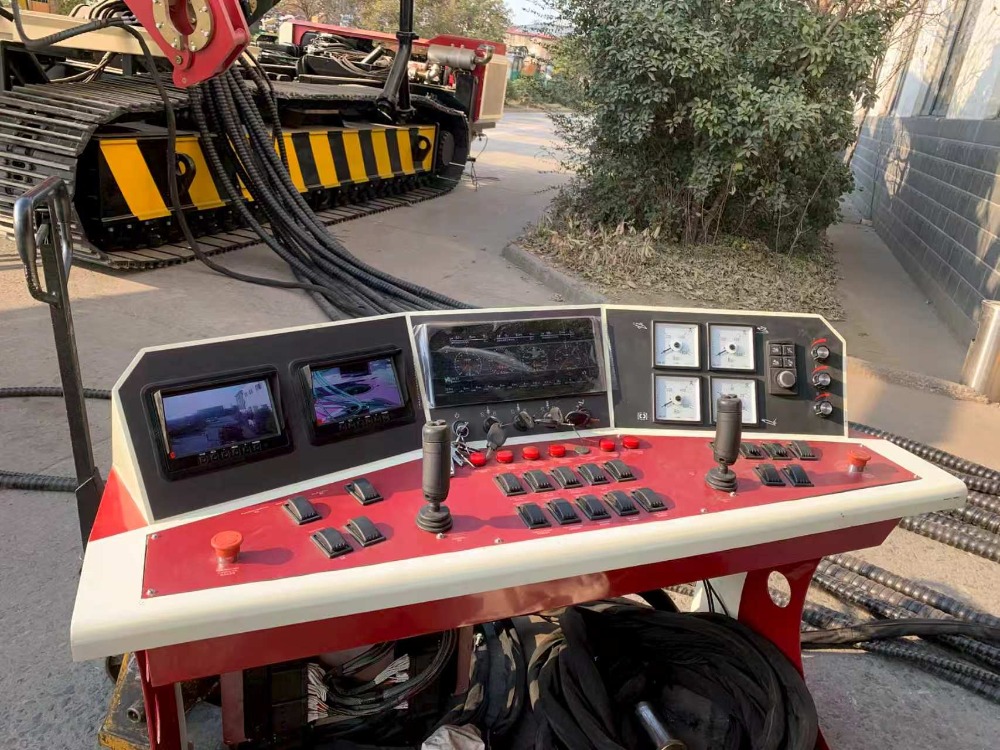

يمكن ضبط عزم الدوران وسرعة الدوران، وقوة الدفع والسحب وسرعتهما، جميعها عبر نظام التحكم PLC. يستطيع النظام ضبط معايير الحفر تلقائيًا ضمن نطاق محدد وفقًا لظروف الحفر، والحفاظ على عزم دوران ثابت أثناء الحفر، وحل مشكلة انثناء أنابيب الحفر الناتجة عن زيادة عزم الدوران أو السحب.

gs12000hdd

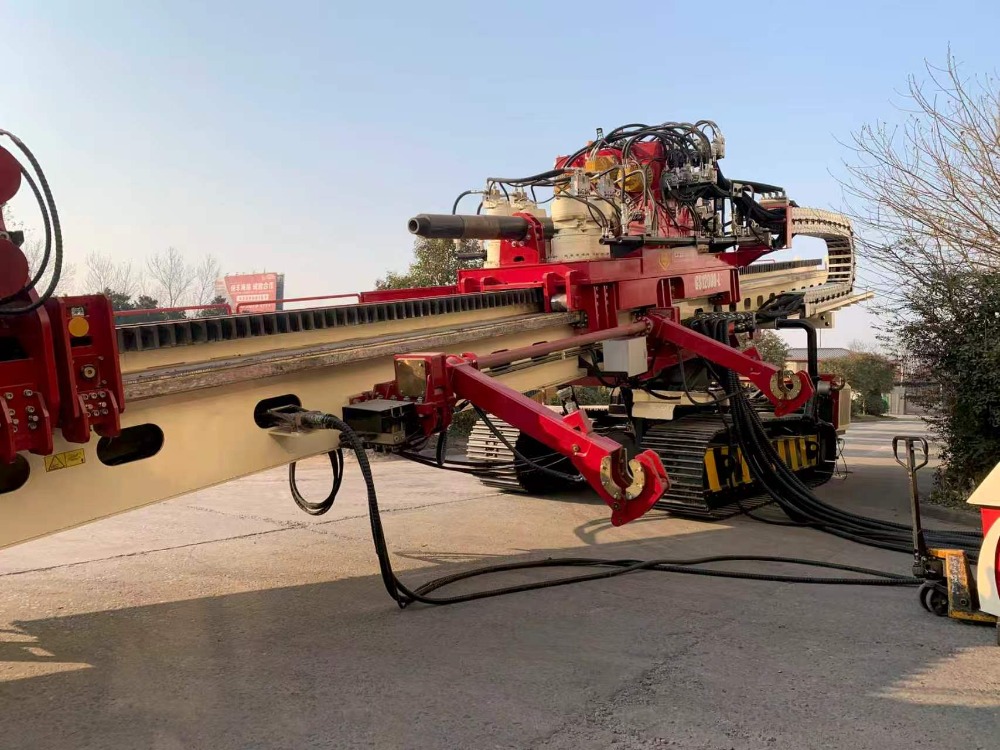

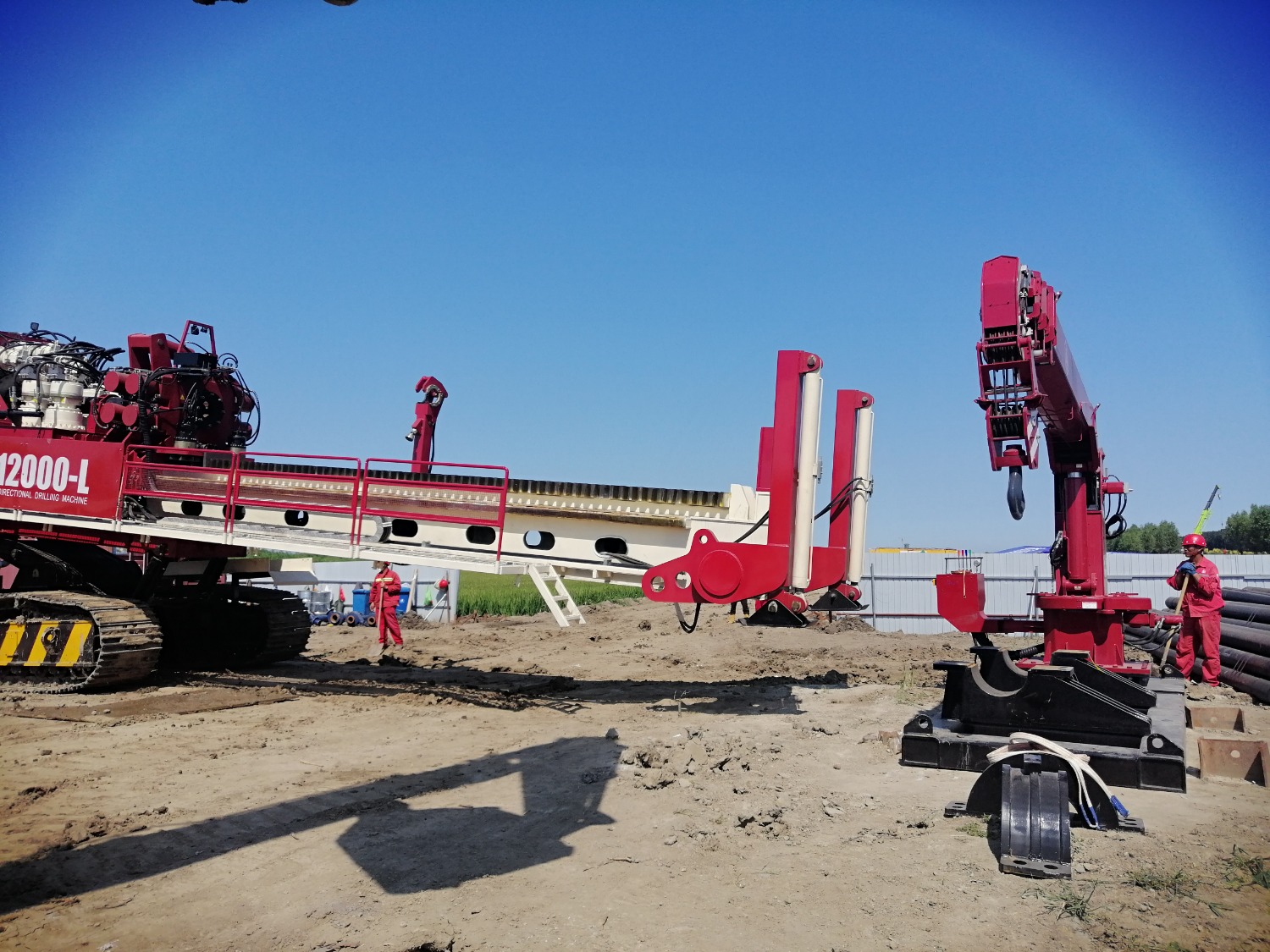

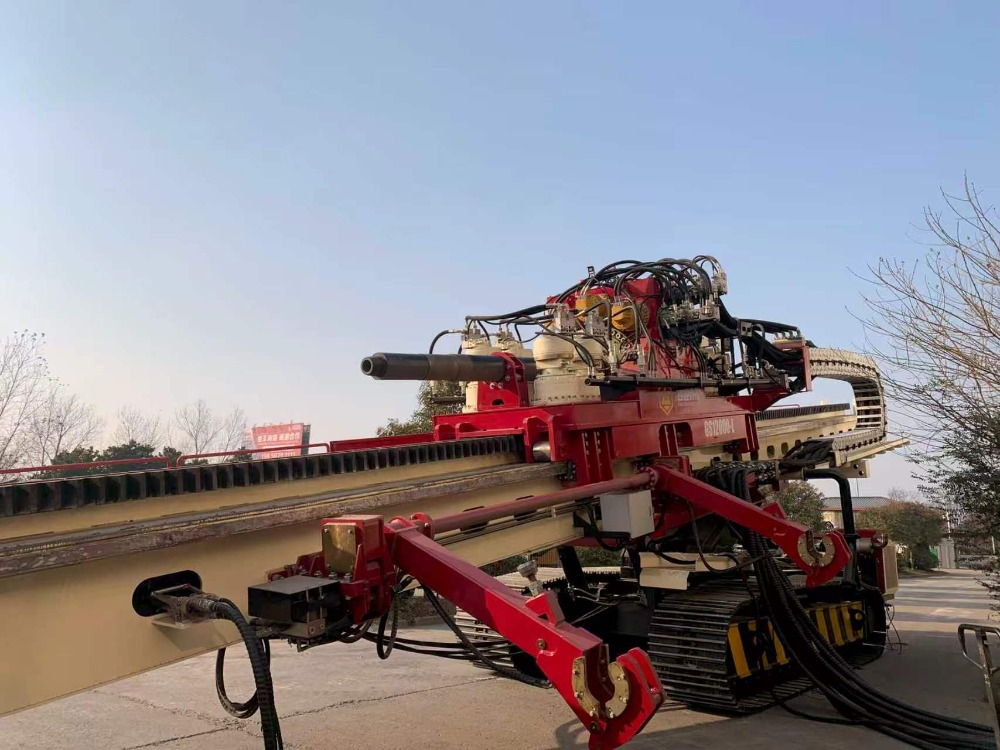

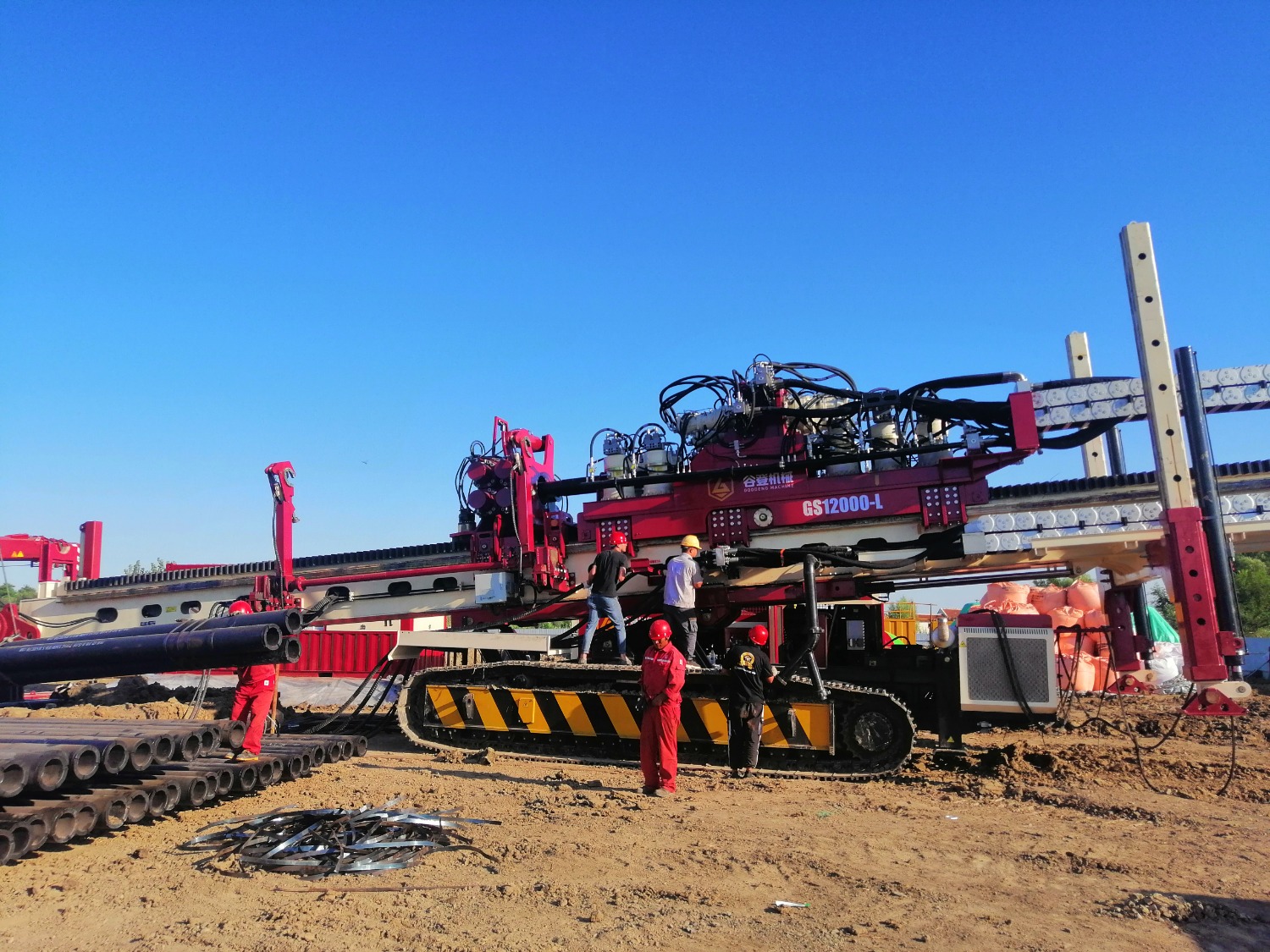

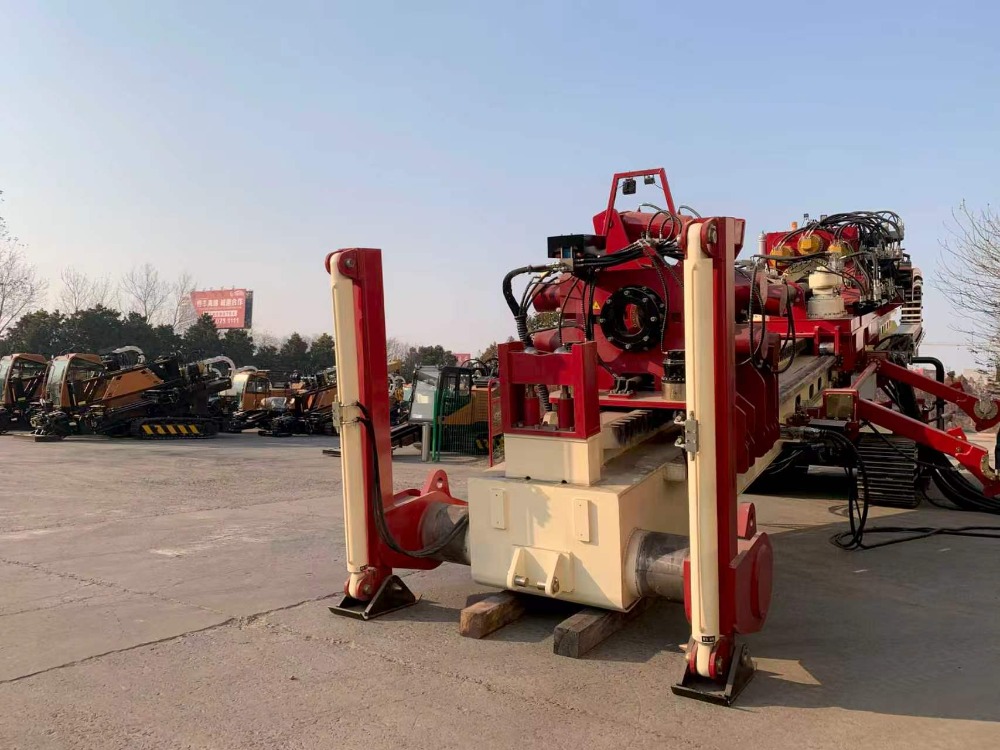

حل التفاصيل الرئيسية

طلب

طلب منطقة

عملية الإنتاج

الفراغ

لحام المسامير

ماشينج

التجميع

تصحيح الأخطاء

اختبار

التعليمات

1

ما هي أقصى قوة سحب لجهاز GOODENG GS12000-LS HDD Rig؟

جهاز الحفر الأفقي الموجه GOODENG GS12000-LS هو جهاز من فئة 1200 طن بقوة سحب قصوى تبلغ 12000 كيلو نيوتن. وهو مصمم لمشاريع الحفر الأفقي الموجه واسعة النطاق، بما في ذلك تركيب خطوط الأنابيب لمسافات طويلة و ذات الأقطار الكبيرة.
2

ما نوع المشاريع التي يناسبها جهاز GS12000-LS؟

تم تصميم GS12000-LS بشكل أساسي لمشاريع البنية التحتية والطاقة الكبيرة، مثل: تركيب خطوط أنابيب النفط والغاز؛ عبور خطوط الأنابيب لمسافات طويلة؛ عبور الأنهار والبحيرات؛ مشاريع عبور البحار؛ تركيب خطوط أنابيب المياه ذات القطر الكبير؛ مشاريع البناء المعقدة تحت الأرض.
3

ما هي أقصى مسافة حفر لجهاز GS12000-LS؟

تعتمد مسافة الحفر على قطر الأنبوب، والظروف الجيولوجية، وخطة الحفر، وطريقة الإنشاء. في ظل الظروف المناسبة، يمكن لجهاز GS12000-LS دعم عدة كيلومترات من مشاريع الحفر الأفقي الموجه.
4

هل يمكن لـ GS12000-LS العمل في الصخور الصلبة والظروف الجيولوجية المعقدة؟

نعم. يوفر جهاز GS12000-LS عزم دوران عالٍ وقوة سحب قوية، ويمكن تجهيزه بأدوات حفر مناسبة، وموسعات صخور، وأنظمة طينية للتعامل مع الظروف المعقدة، بما في ذلك الطين الصلب والحصى والتكوينات الصخرية.
5

ما هي المزايا الرئيسية لجهاز GS12000-LS مقارنة بأجهزة الأقراص الصلبة الأخرى؟

تشمل المزايا الرئيسية ما يلي: قوة سحب فائقة تصل إلى 12000 كيلو نيوتن للمشاريع الثقيلة؛ عزم دوران عالي لتوسيع الأقطار الكبيرة؛ نظام هيدروليكي مستقر لتشغيل موثوق؛ نظام تحكم ذكي PLC لإدارة دقيقة للحفر؛ قدرة عالية على التكيف مع الظروف الجيولوجية المختلفة.
6

ما هو قطر الأنبوب الذي يمكن تركيبه بواسطة GS12000-LS؟

صُممت آلة الحفر GS12000-LS لمشاريع خطوط الأنابيب ذات الأقطار الكبيرة. يعتمد قطر الأنبوب النهائي على ظروف المشروع، ونوع التربة، وطول التقاطع، وأدوات الحفر المختارة. يمكن لمهندسينا التوصية بالتكوين المناسب بناءً على متطلبات مشروعكم.
7

ما هي المعلومات المطلوبة لاختيار التكوين المناسب لجهاز GS12000-LS؟

لتقديم الحل الأنسب، يرجى تقديم ما يلي: قطر خط الأنابيب؛ طول العبور؛ ظروف الأرض (التربة، الطين، الرمل، الصخور، إلخ)؛ عمق الحفر المطلوب؛ موقع المشروع؛ الجدول الزمني المطلوب للبناء.
8

هل تقدم شركة GOODENG الدعم الفني بعد الشراء؟

نعم. تقدم شركة GOODENG دعمًا فنيًا احترافيًا، يشمل: إرشادات تشغيل الآلات؛ تدريب المشغلين؛ حلول بناء محركات الأقراص الصلبة؛ المساعدة الفنية أثناء تشغيل المشروع.
