جهاز الحفر الاتجاهي الأفقي

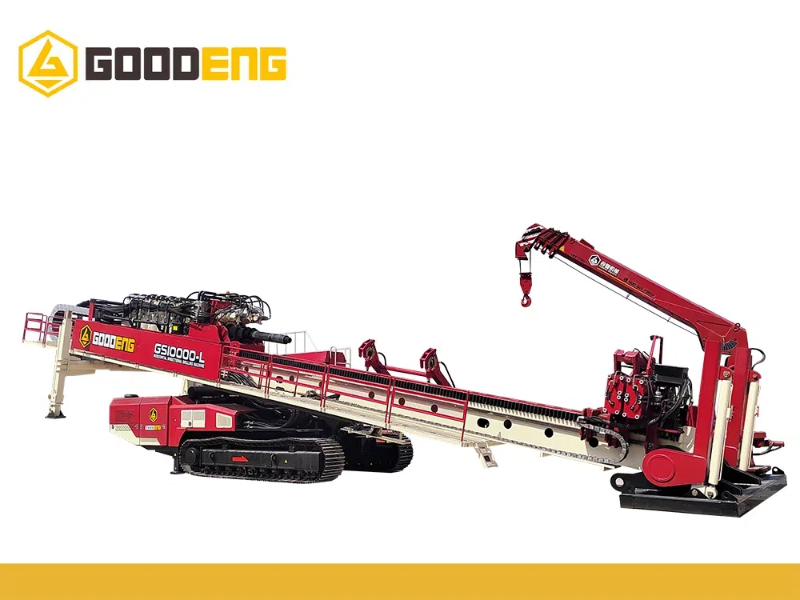

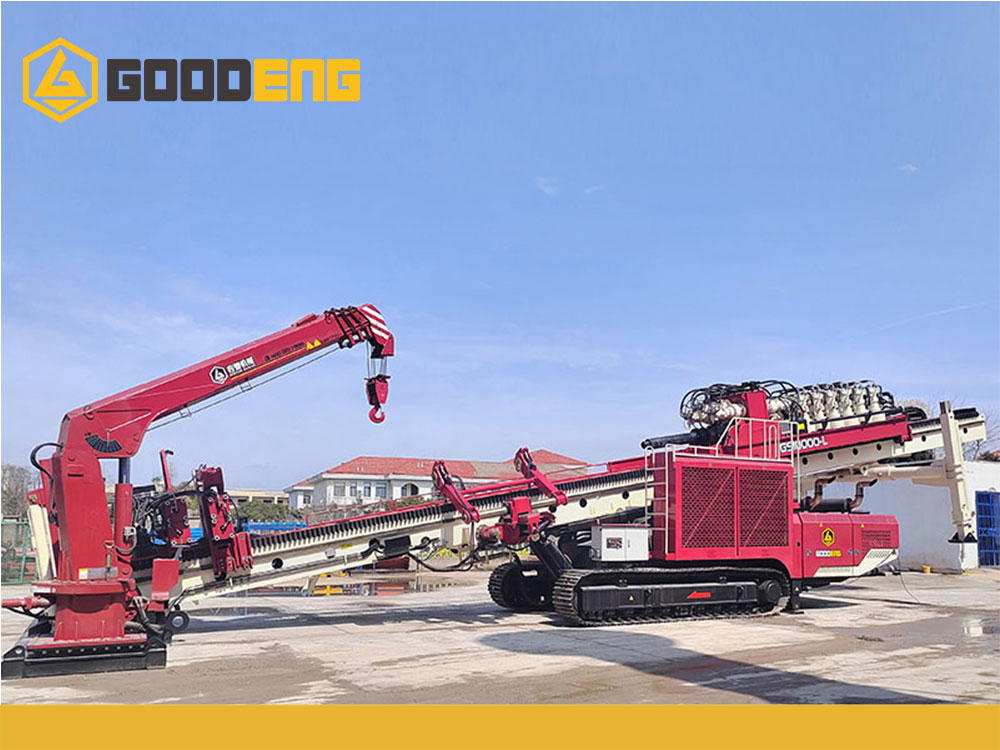

جهاز الحفر الأفقي الاتجاهي تحت الأرض من سلسلة كبيرة Goodeng GS10000-LS للاستخدام في المرافق

الميزة الأساسية لجهاز الحفر الأفقي Goodeng بقدرة 1000 طن تكمن في الجمع المثالي بين أداء "هرقل" القوي والتحكم الدقيق "بالدماغ الذكي".

لا يقتصر الأمر على قدرته على التعامل مع أصعب مشاريع الحفر بدون خندق في الصناعة التي تتضمن أقطارًا فائقة الكبر ومسافات فائقة الطول فحسب، بل يضمن أيضًا عمليات إنشاء فعالة وآمنة وقابلة للتحكم من خلال تصميمه الذكي والموثوق به للغاية وسهل الاستخدام.

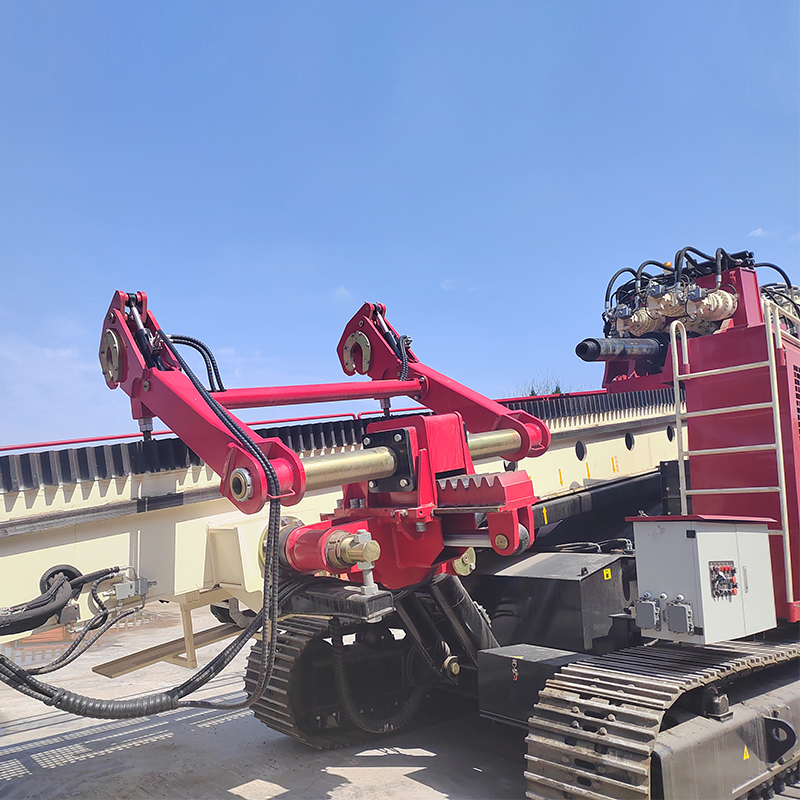

1000ton horiozontal directional drillig detailed pictures (1).jpg

1000ton horiozontal directional drillig detailed pictures (2).jpg

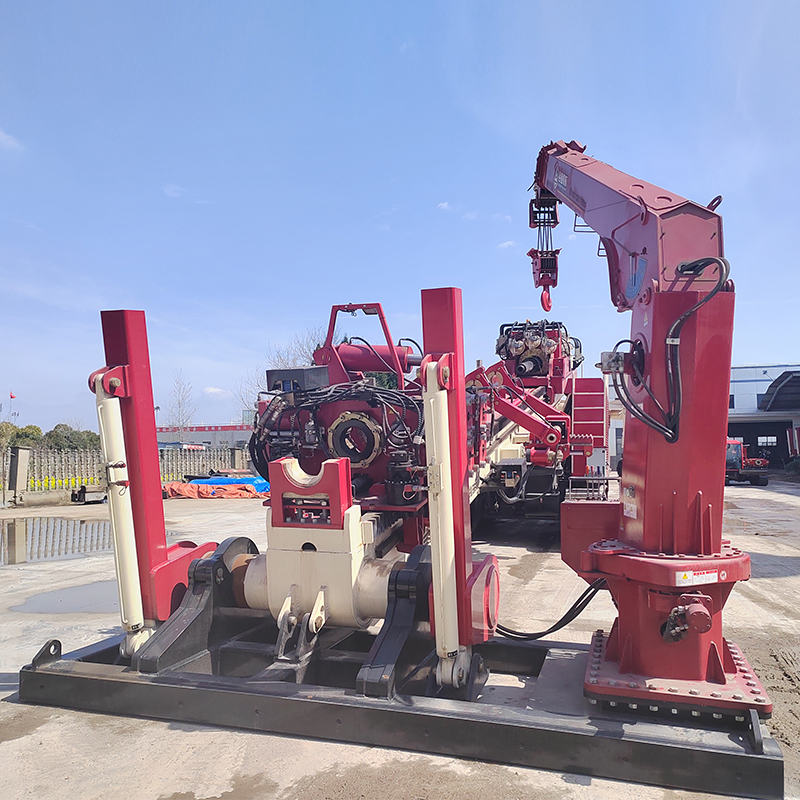

1000ton horiozontal directional drillig detailed pictures (3).jpg

1000ton horiozontal directional drillig detailed pictures (4).jpg

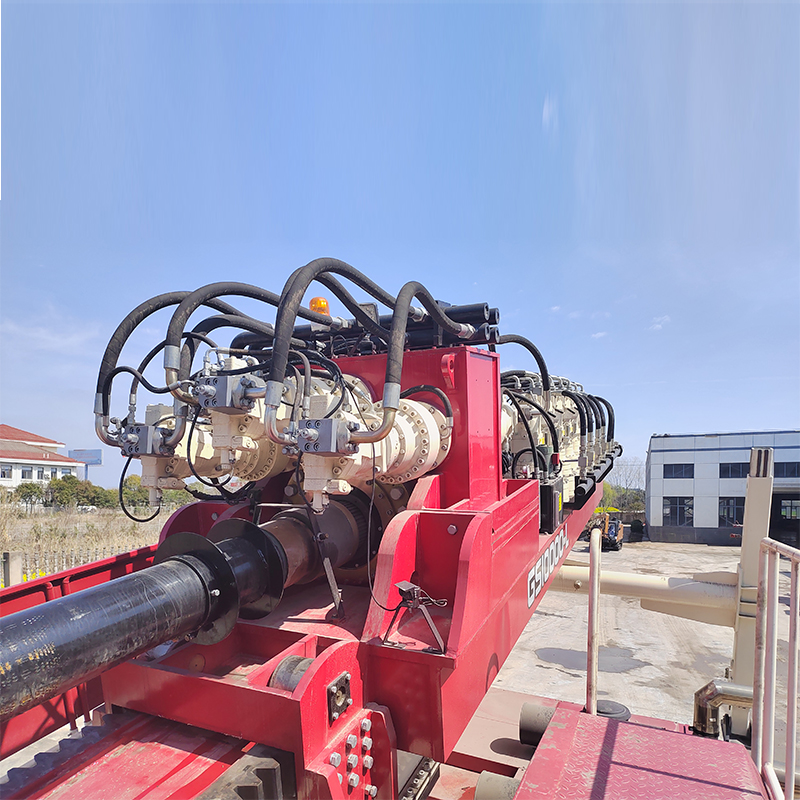

1000ton horiozontal directional drillig detailed pictures (5).jpg

المعلمة الفنية

	وحدة قياس	الوحدة الإمبراطورية
وزن الحفار	94000 kg	207234 lbs
الحجم (الطول * العرض * الارتفاع)	21300 * 4700 * 5000mm	70 * 15 * 16.4 in
وزن غرفة العمليات	3000 kg	6614 lbs
أبعاد غرفة العمليات (الطول × العرض × الارتفاع)	6050 * 2500 * 2600 mm	19.9 8.2 8.5 ft
القوة القصوى للدفع والسحب	10400 KN	2338013 lbf
السرعة القصوى للدفع والسحب	40 m/min	131 ft/min
أقصى عزم دوران	240000 N·m	177015 ft·lbf
أقصى سرعة دوران	80 r/min	80 r/min
قدرة المحرك	2*565 kW	2 *757 hp
أقصى قوة سحب	35 MPa	5,076 psi
مسافة تعويم المغزل الرئيسي	110 mm	4.33 in
سعة الرافعة	8 Metric Tons	8.8 Short Tons
اقصى قوة المشبك	4400 kN	989159 lbf
عزم فك البرغي الأقصى	700000 N·m	516294 ft·lbf
سرعة المشي	0-2.5 km/h	0-1.55 mph
قطر قناة أنبوب الطين	4 in	4 in
زاوية الحفر الأولي	16°	16°
الحد الأقصى لانحدار التسلق	18°	18°
حجم قضيب الحفر	Φ140-Φ219 mm	Φ5.5-Φ8.6 in
طول قضيب الحفر	9600 mm	31.5 ft
اقترح قطر التوسيع	≤ Φ2500 mm	≤ Φ98.4 in
اقترح طول العبور	≤2800 m	≤ 9186 ft

الخاصية الرئيسية

1. يتكون النظام الهيدروليكي من المكونات التالية: يتم تشغيل وظائف الدفع والسحب، والدوران، والسفر جميعها عبر نظام مغلق مع تحكم نسبي كهرهيدروليكي.

2. تسمح تكوين نظام الطاقة المزدوج بالمرونة لتلبية متطلبات ظروف العمل المختلفة، مع خيار تشغيل المحرك المزدوج أو الفردي.

3. يمكن فصل المشابك الأمامية والخلفية، ويطفو القابض بشكل حر، مما يوفر مرونة محسنة.

4. المغزل العائم مفيد لحماية براغي قضيب الحفر.

5. العارضة العائمة تسهل التسلق والنقل، ويمكن تعديل زاوية السقوط بسهولة.

6. يضمن نظام التحكم الخطي النسبي في المشي سلامة عمليات المشي والتحميل والتفريغ لكل من الماكينة والمشغل.
