جهاز الحفر الاتجاهي الأفقي

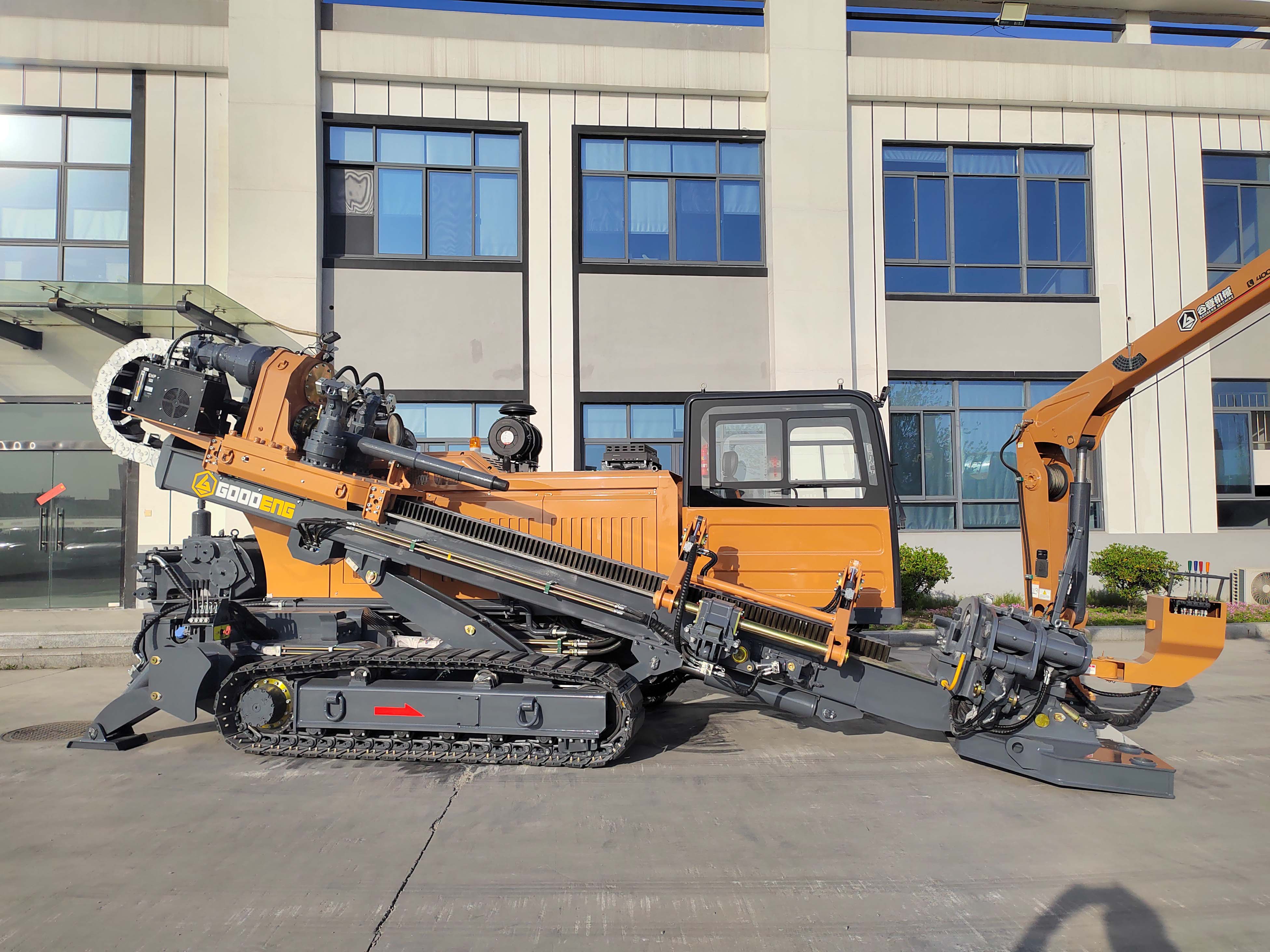

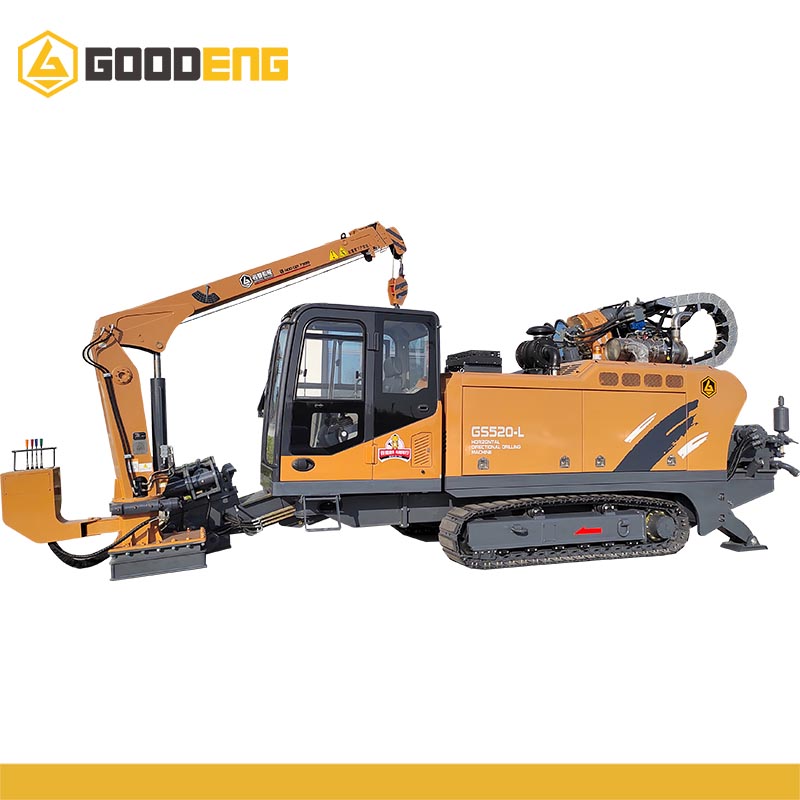

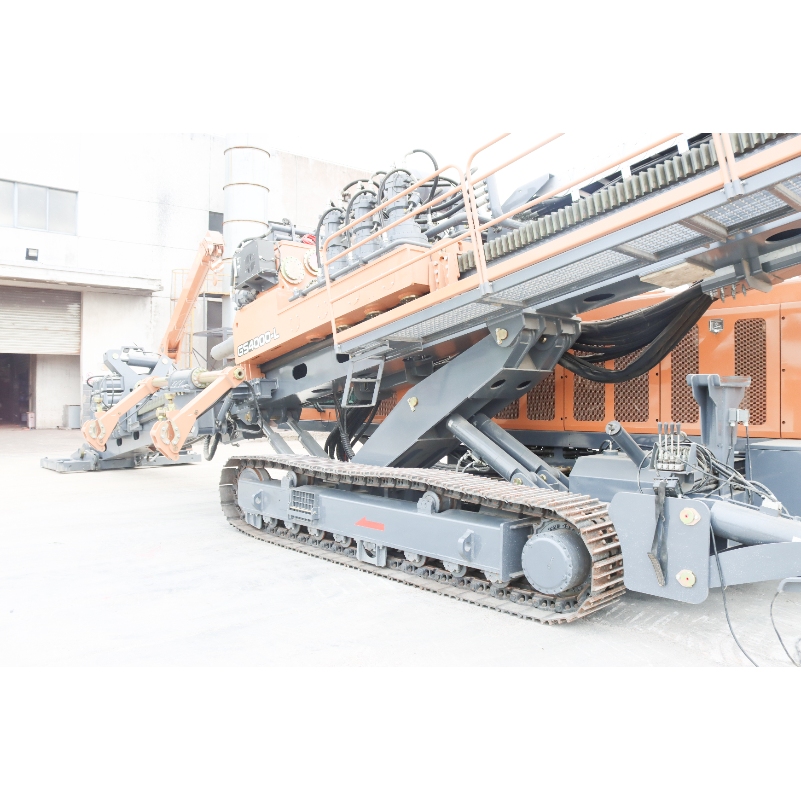

معدات الحفر الأفقي الموجه عالية الكفاءة من Goodeng ماشين GS520-LS-1

1. تم تجهيز الآلة بمحرك Cummins عالي الكفاءة، ذي قدرة كبيرة، واستهلاك منخفض للوقود، وضوضاء منخفضة، وقدرة فائقة في أعمال البناء.

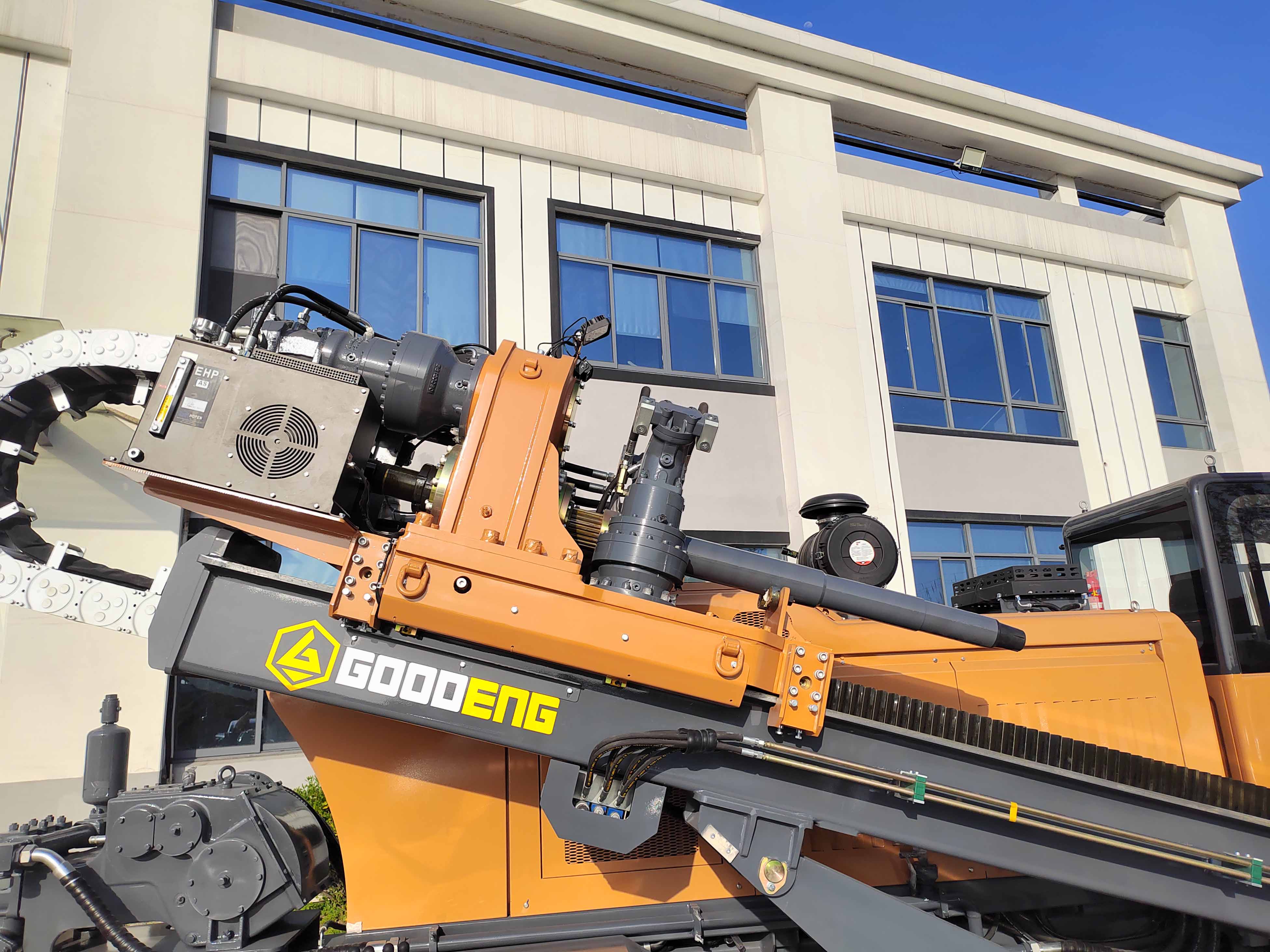

2. رأس القيادة مزود بقوة دفع وسحب معززة. يمكن زيادة قوة الدفع والسحب إلى 1060 كيلو نيوتن، مما يضمن سلامة أعمال البناء في المشاريع ذات الأقطار الكبيرة.

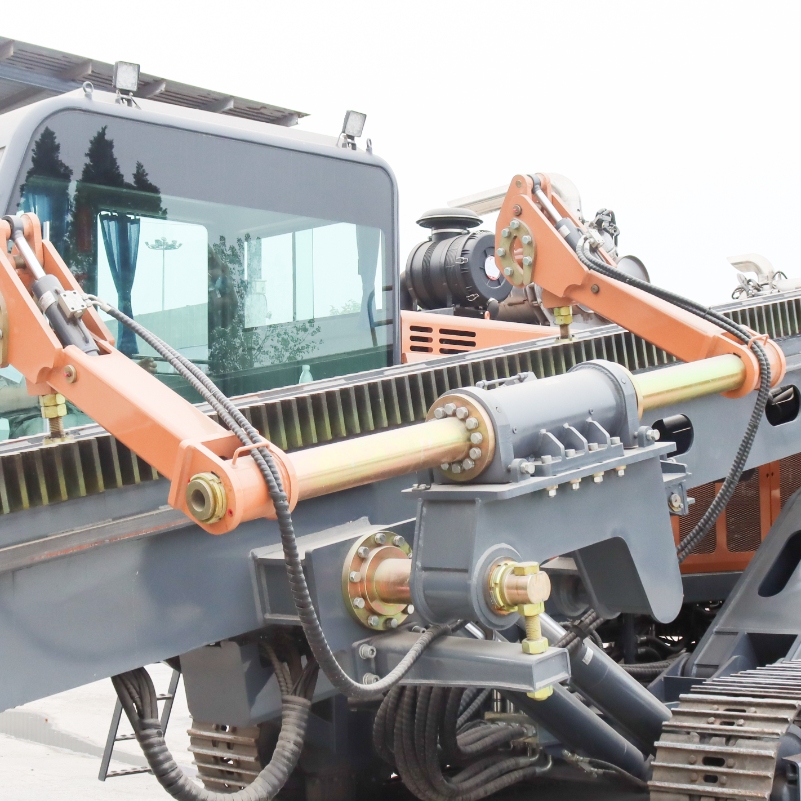

3. تم اعتماد هيكل الرفع ذي الوصلات الرباعية للعارضة الرئيسية، مما يزيد بشكل كبير من نطاق زاوية الدخول ويضمن عدم ارتفاع مسارات الحفارة عن الأرض، وبالتالي تحسين مستوى السلامة.

المعلمة الفنية

وزن الحفار	15800/16200 KG	34833/35715 lbs
الحجم (الطول * العرض * الارتفاع)	7600/8500×2265×2520mm	299.21/334.65×89.17×99.21 in
القوة القصوى للدفع والسحب	530/1060 KN	119149/238298 lbf
السرعة القصوى للدفع والسحب	61 m/min	199.13 ft/min
أقصى عزم دوران	29000 N·m	21389 ft·lb
أقصى سرعة دوران	142 r/min	142 rpm
قدرة المحرك	194kW	260.23 hp
أقصى تدفق لمضخة الطين	600/800 L/min	158.5 gpm
سرعة المشي	3-5 km/h	1.86-3.11 mph
أقصى ضغط لمضخة الطين	10 MPa	1450 psi
زاوية الحفر الأولي	12°-20°	12°-20°
الحد الأقصى لانحدار التسلق	18°	18°
حجم قضيب الحفر	Φ89-102×3000/4500 mm	Φ3.5-4×118/177 in

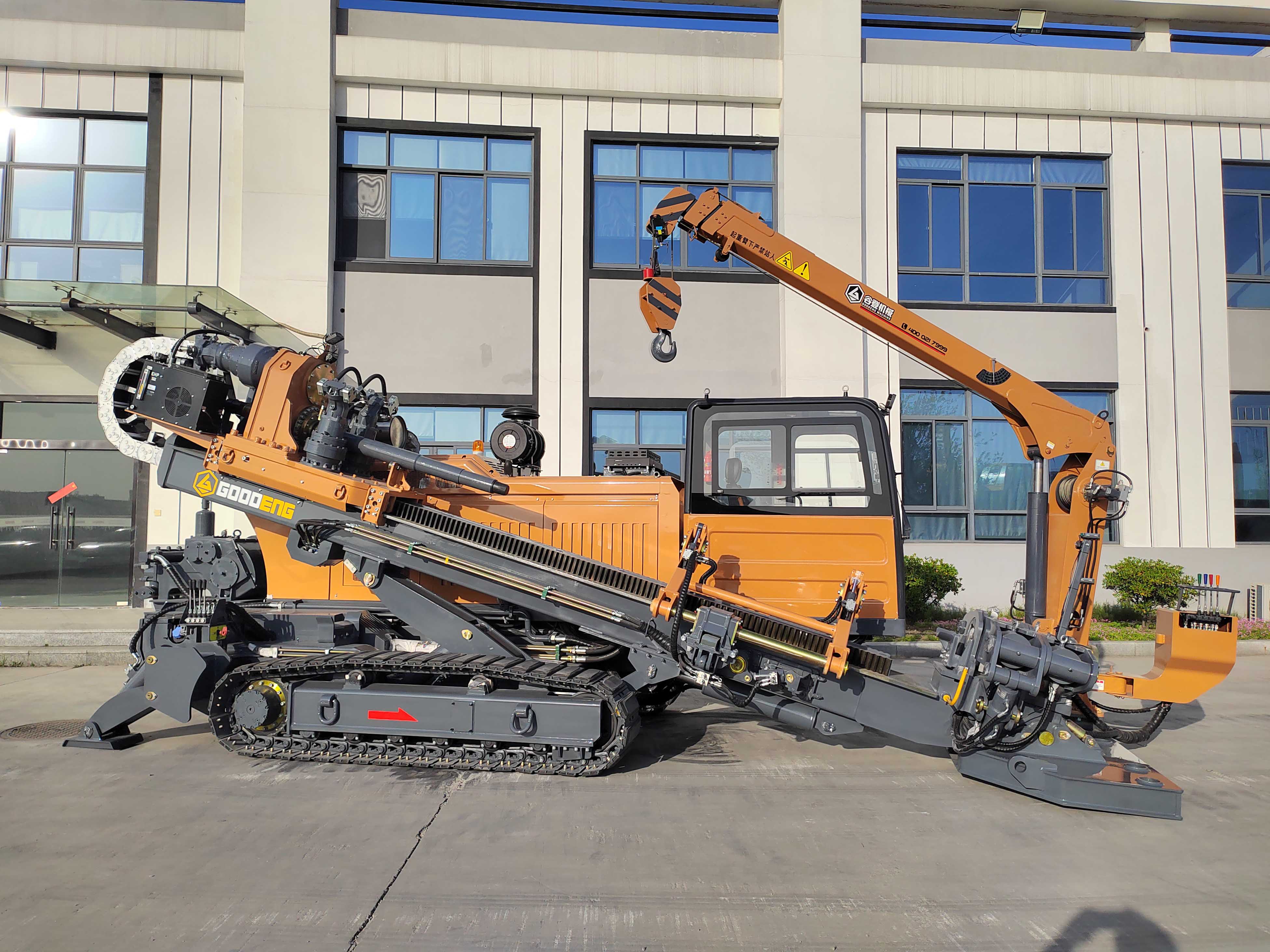

سعة الرافعة	2T	4409 lb
اقترح قطر التوسيع	≤Φ1300 mm	≤Φ51.18 in
اقترح طول العبور	≤800 m	≤2625 ft

الإعدادات الرئيسية

مقدمة المنتج

تم اعتماد نظام ريكسروث الألماني الأوتوماتيكي المتغير للدوران والدفع والسحب والتثبيت والتحريك، مع تحكم حساس للحمل. يزيد النظام الهيدروليكي المتطور الإنتاجية بنسبة تزيد عن 15-20%، ويوفر الطاقة بنسبة تزيد عن 15-20% مقارنةً بالأنظمة التقليدية.

1. تم تجهيز الآلة بمحرك Cummins عالي الكفاءة، ذي قدرة كبيرة، واستهلاك منخفض للوقود، وضوضاء منخفضة، وقدرة فائقة في أعمال البناء.
2. رأس القيادة مزود بقوة دفع وسحب معززة. يمكن زيادة قوة الدفع والسحب إلى 1000 كيلو نيوتن، مما يضمن سلامة أعمال البناء في المشاريع ذات الأقطار الكبيرة.
تم اعتماد هيكل الرفع ذي الوصلات الرباعية للعارضة الرئيسية، مما يزيد بشكل كبير من نطاق زاوية الدخول ويضمن عدم ارتفاع مسارات الحفر عن الأرض، وبالتالي تحسين مستوى السلامة.
