جهاز الحفر الأفقي الموجه الخالي من الخنادق Goodeng GS500-LS-1

نقدم لكم نظام السير والحفر المبتكر وعالي الأداء الذي صممته شركة جيانغسو جودينج لتقنيات الآلات الثقيلة المحدودة. يتميز نظام السير بزاحف فولاذي مزود بألواح مطاطية خارجية وسير يتحكم فيه بالأسلاك، مع إمكانية تعديل السرعة بنظام ذو سرعتين.نظام الهيكل مبني بهيكل رباعي القضبان للثبات والدقة. يوفر نظام الحفر ثلاث سرعات للدفع والسحب، تشمل خيارات السرعة العالية والمتوسطة والمنخفضة.يشمل نظام التشغيل كابينة دوارة بانورامية مجهزة بتدفئة وتكييف هواء لضمان راحة المشغل. يوفر رأس الطاقة قوة معززة لعمليات الحفر الفعالة.بالإضافة إلى ذلك، تم تجهيز المعدات بمضخة طين، وفوهة غسيل، ومضخة تعبئة أوتوماتيكية لضمان سير عمليات الحفر بسلاسة. تم تصميم هذا النظام المتقدم لتحقيق أداء مثالي في ظروف الحفر المختلفة.

Trenchless No-dig HDD Horizontal Directional Drill/Bore Hydraulic Crawler Machine/Equipment Underground Under Road Pipeline Utility Cable Fiber Optic Goodeng(Manufacturer) GS500-LS

Goodeng GD3500-L horizontal directional drilling rig (3).jpg

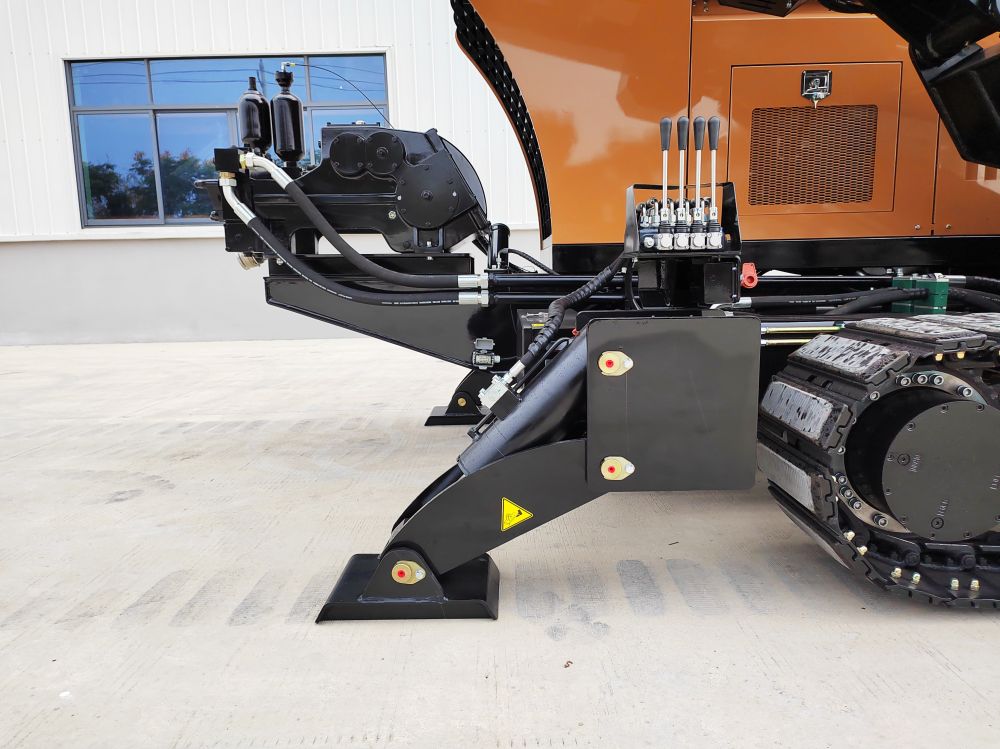

Goodeng Trenchless HDD Horizontal Directional DrillingBoringTunnelling MachineRig GS1500-LS (11).jpg

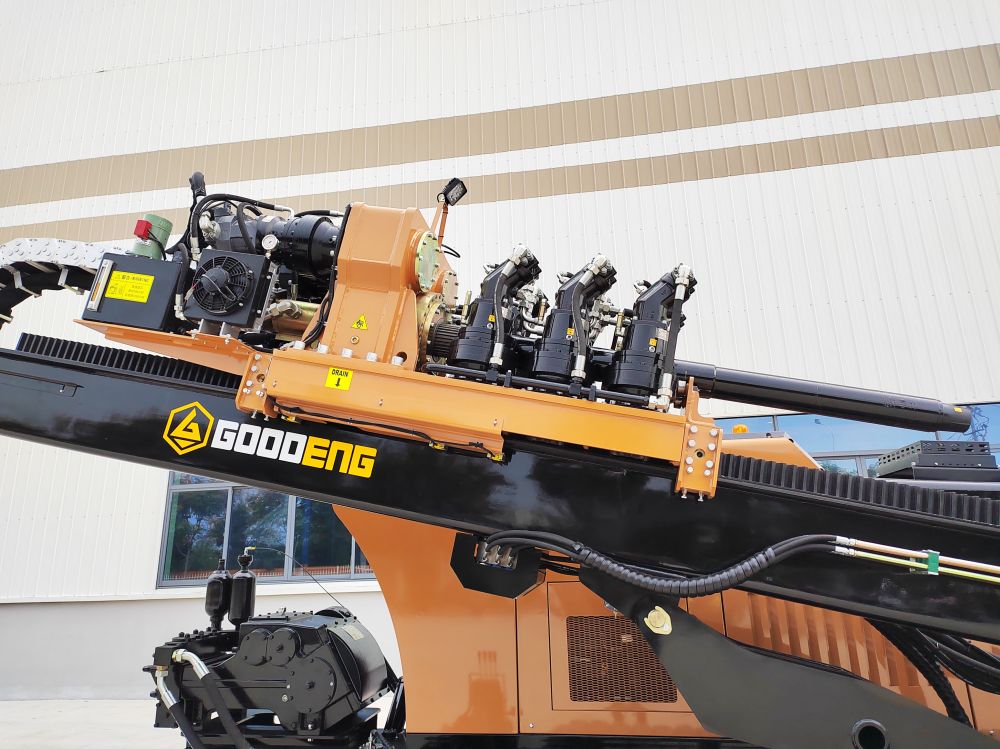

Goodeng Trenchless HDD Horizontal Directional DrillingBoringTunnelling MachineRig GS1500-LS (12).jpg

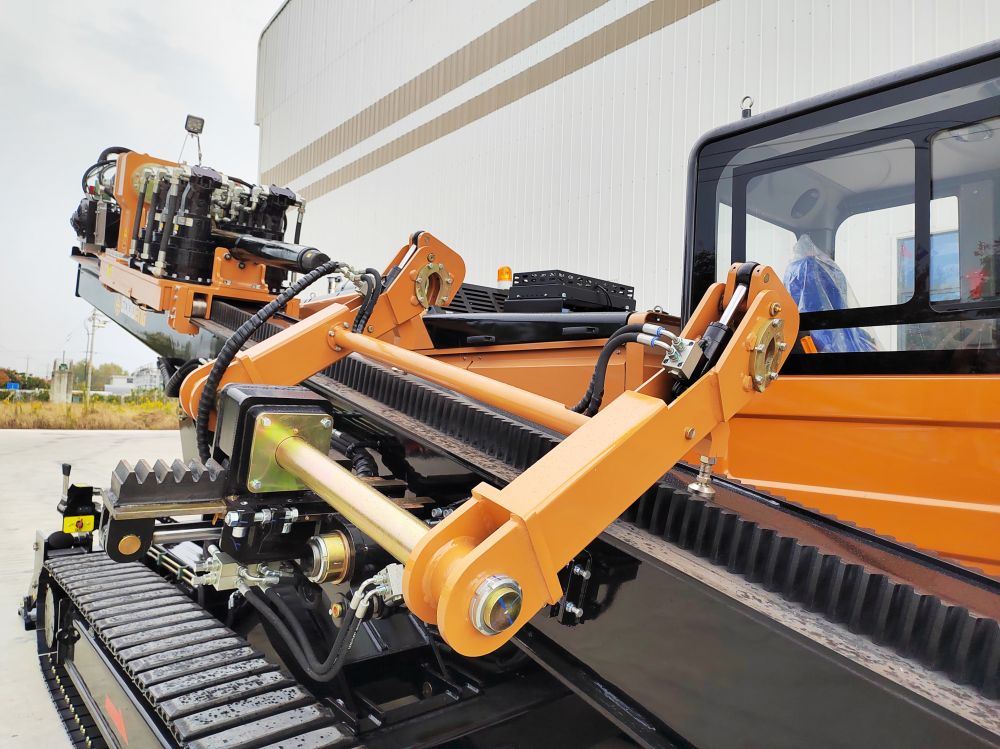

Goodeng Trenchless HDD Horizontal Directional DrillingBoringTunnelling MachineRig GS1500-LS (13).jpg

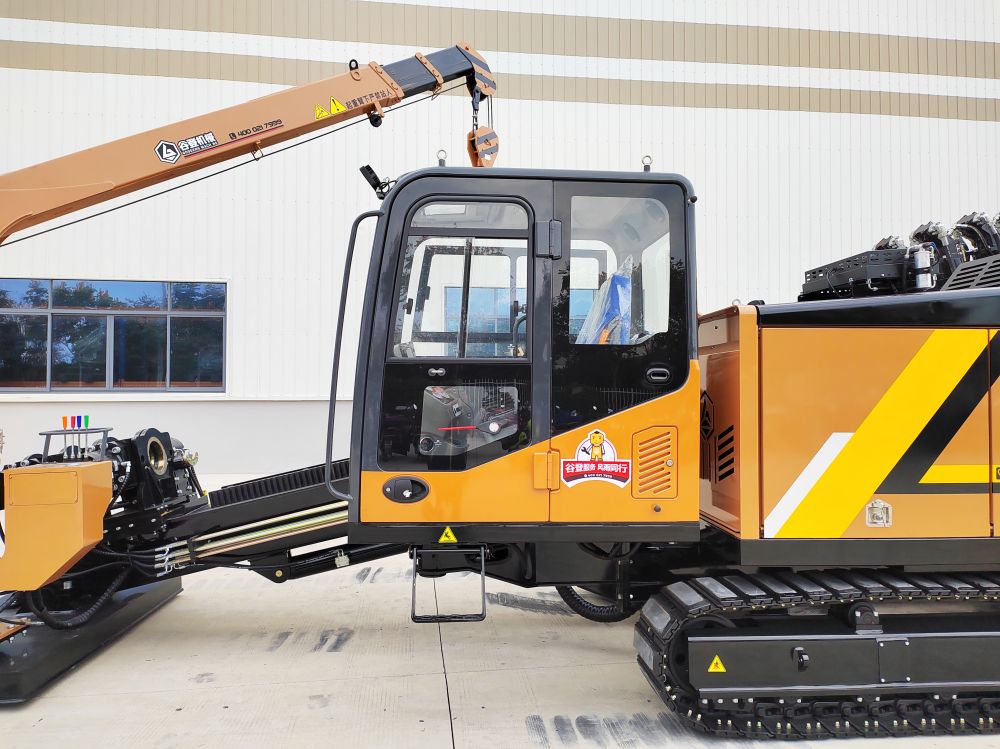

Goodeng Trenchless HDD Horizontal Directional DrillingBoringTunnelling MachineRig GS1500-LS (10).jpg

Goodeng Trenchless HDD Horizontal Directional DrillingBoringTunnelling MachineRig GS500-LS (11).jpg

Goodeng Trenchless HDD Horizontal Directional DrillingBoringTunnelling MachineRig GS500-LS (9).jpg

المعلمة الفنية

وزن الحفار	15800/16200 kg	34833/35715 lbs
الحجم (الطول * العرض * الارتفاع)	7520/8210×2250×2520mm	296.06/323.23×88.58×99.21 in
القوة القصوى للدفع والسحب	500/1000 KN	112404/224808 lbf
السرعة القصوى للدفع والسحب	59 m/min	193.57 ft/min
أقصى عزم دوران	27000 N·m	19915 ft·lb
أقصى سرعة دوران	118 r/min	118 rpm
قدرة المحرك	194kW	260.23 hp
أقصى تدفق لمضخة الطين	600 L/min	158.5 gpm
سرعة المشي	3-5 km/h	1.86-3.11 mph
أقصى ضغط لمضخة الطين	10 MPa	1450 psi
زاوية الحفر الأولي	12°-20°	12°-20°
الحد الأقصى لانحدار التسلق	18°	18°
حجم قضيب الحفر	Φ89×3000/4500 mm	Φ3.5×118/177in
سعة الرافعة	2T	4409 lb
اقترح قطر التوسيع	≤Φ1200 mm	≤Φ47.24 in
اقترح طول العبور	≤800 m	≤2625 ft

الخاصية الرئيسية للأداء

يعتمد النظام المتغير التلقائي الألماني Rexroth على الدوران والدفع والسحب والتثبيت والمشي، مع التحكم في حساسية الحمولة. يزيد النظام الهيدروليكي المتقدم الإنتاجية بأكثر من 15%-20%، ويوفر أكثر من 15%-20% من الطاقة مقارنة بالنظام التقليدي.

الآلة مجهزة بمحرك كومينز عالي الكفاءة، ذو قدرة كبيرة، واستهلاك منخفض للوقود، وانخفاض في الضوضاء، وقوة عالية في البناء.
تعزز احتياطات رأس القيادة القوة (قوة الدفع والسحب). يمكن زيادة قوة الدفع والسحب إلى 1000 كيلو نيوتن، مما يضمن سلامة البناء في إنشاءات ذات قطر كبير.
تم اعتماد هيكل لوفينغ ذو ذراع ربط رباعي للعوارض الرئيسية، مما يزيد بشكل كبير من نطاق زاوية الدخول ويضمن بقاء الزوايا الكبيرة ومسارات القضبان مثبتة على الأرض، مما يحسن من أداء السلامة.
يمكن استخدام نظام المشي بالتحكم السلكي لضمان السلامة أثناء عملية المشي والنقل والتحميل والتفريغ.
الذراع القابل للعكس مريح لتحميل وتفريغ قضبان الحفر، مما يمكن أن يقلل بشكل كبير من شدة عمل العمال، ويُحسن كفاءة العمل.

Goodeng Trenchless HDD Horizontal Directional DrillingBoringTunnelling MachineRig GS500-LS (4)268

بعمود حفر بقطر φ89×4500مم أو φ102×4500مم، يمكن استخدام الماكينة في منطقة الحقل المتوسطة، مما يلبي متطلبات البناء عالي الكفاءة في الأماكن الصغيرة.
المكونات الهيدروليكية الرئيسية من مصنع مكونات هيدروليكية دولي من الدرجة الأولى، مما يحسن بشكل كبير من موثوقية أداء المنتج وسلامته.
التصميم الكهربائي معقول بمعدل فشل منخفض، مما يجعله سهل الصيانة.
الدفع والسحب يحتويان على نظام دفع وسحب بواسطة رف وترس، وهو جيد للكفاءة العالية، وعمر طويل، وعمل مستقر، كما أن الصيانة مريحة أيضاً.
تم اعتماد سكة فولاذية مع صفيحة مطاطية للزاحف، والتي لا تتحمل فقط أحمالًا عالية، بل تلبي أيضًا متطلبات السير على طرق مختلفة.
