جهاز الحفر الاتجاهي الأفقي

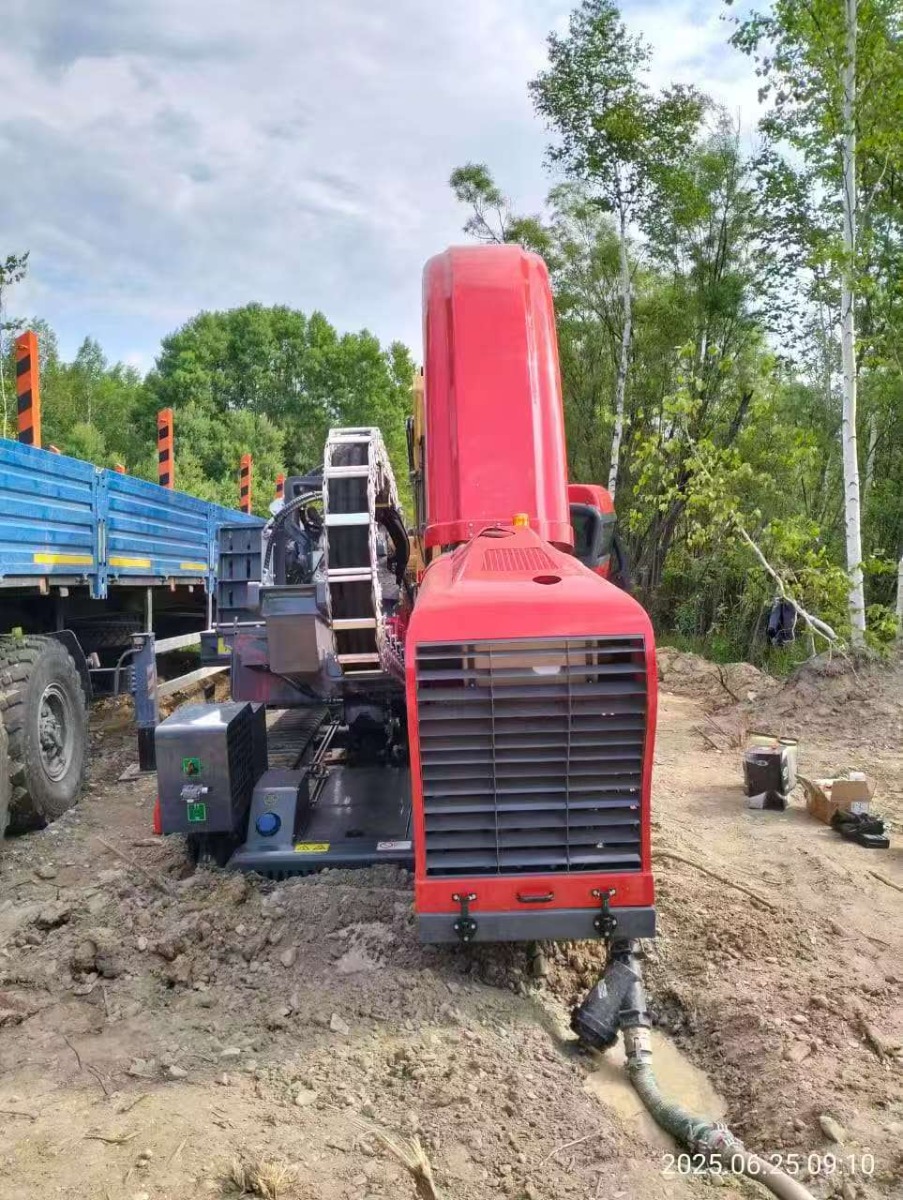

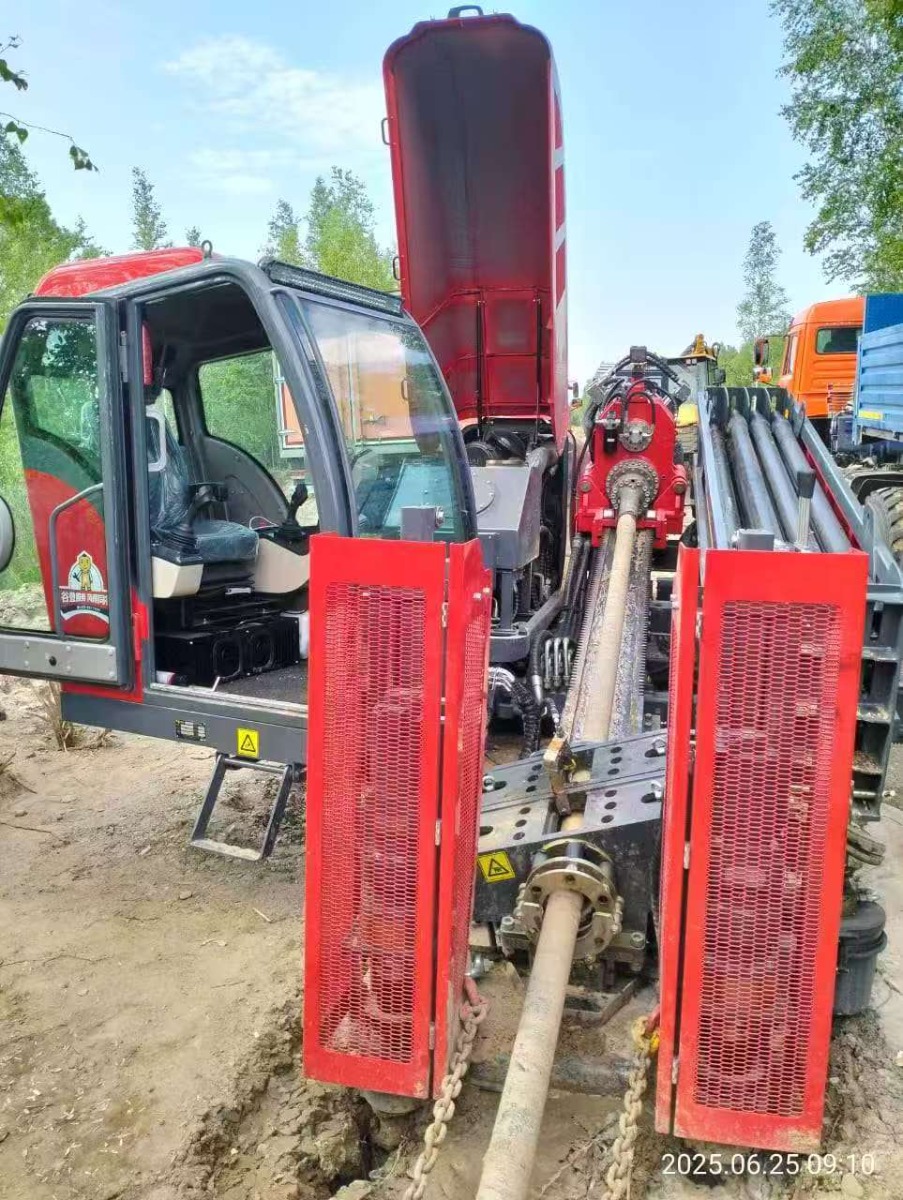

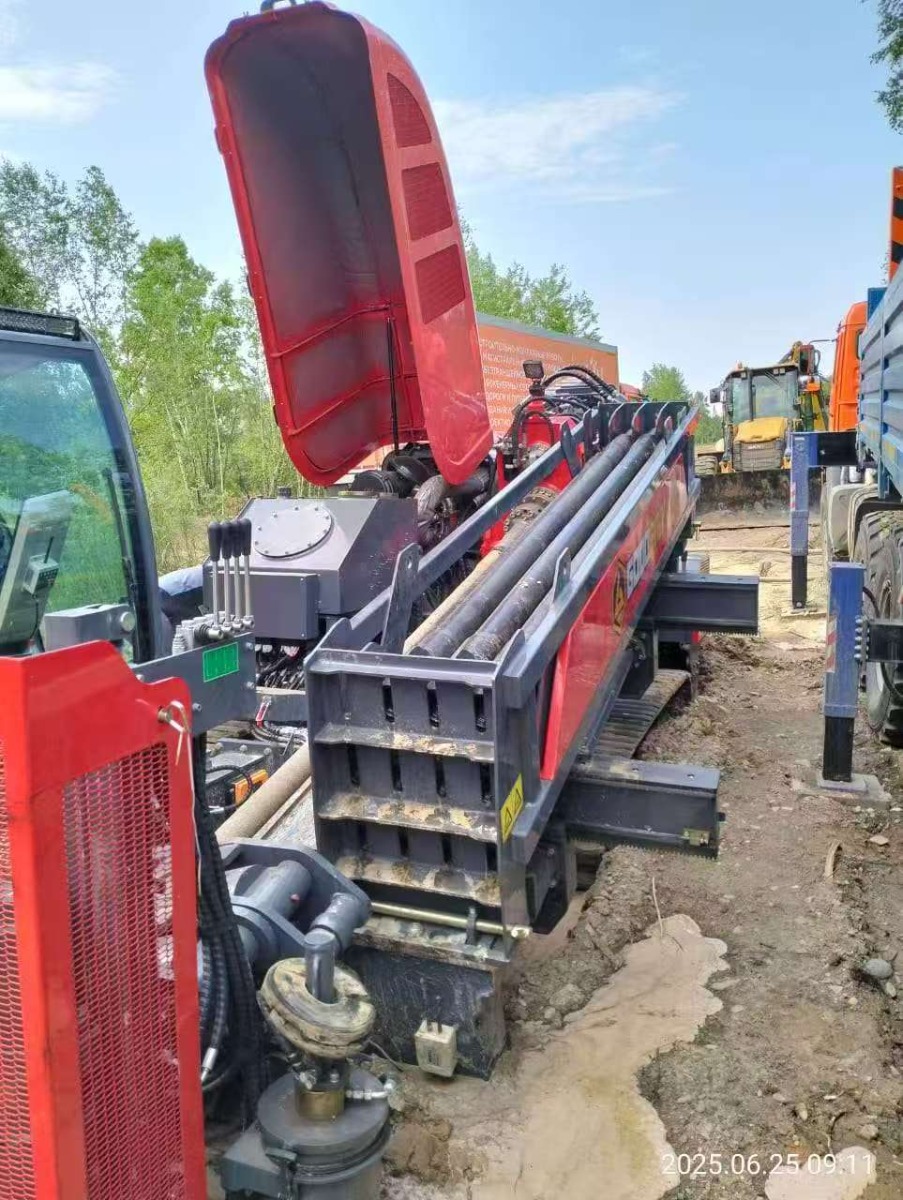

وحدة حفر الاتجاه الأفقي لجميع التضاريس Goodeng G60-AT مثبتة على زاحف لمعدات الحفر HDD للعمليات الميدانية الوعرة-1

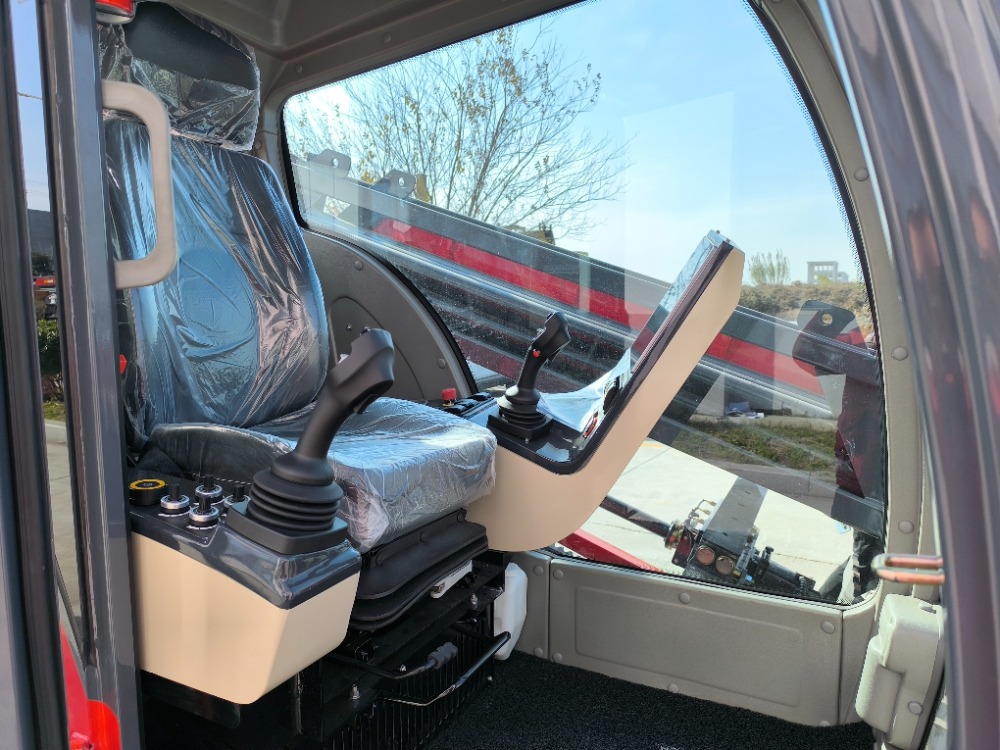

جهاز الحفر الاتجاهي الأفقي عالي الأداء Goodeng Trenchless HDD G60-AT، مصمم للدقة والكفاءة في البيئات الصعبة.يتميز بنظام سير مطاطي قابل للتعديل وسرعة تحكم قابلة للتعديل، مما يوفر حركة استثنائية وثباتًا عبر تضاريس متنوعة. تضمن مضخة الطين المدمجة وفوهة النفاثة تشغيل نظام الطين بشكل موثوق، بينما توفر مقعد المشغل الدوار راحة ورؤية لا مثيل لهما.توسّع الملحقات الاختيارية — بما في ذلك حقن الشحم التلقائي، وصندوق تحميل القضبان، والمرساة الهيدروليكية — من تنوع ووظائف الحفارة.

Goodeng G60-AT All-Terrain Horizontal Directional Drilling Unit Crawler-Mounted HDD Rig for Rough Field Operations.jpg

Goodeng G60-AT All-Terrain Horizontal Directional Drilling Unit Crawler-Mounted HDD Rig for Rough Field Operations (1).jpg

Goodeng G60-AT All-Terrain Horizontal Directional Drilling Unit Crawler-Mounted HDD Rig for Rough Field Operations (2).jpg

Goodeng G60-AT All-Terrain Horizontal Directional Drilling Unit Crawler-Mounted HDD Rig for Rough Field Operations (3).jpg

Goodeng G60-AT All-Terrain Horizontal Directional Drilling Unit Crawler-Mounted HDD Rig for Rough Field Operations (4).jpg

Goodeng G60-AT All-Terrain Horizontal Directional Drilling Unit Crawler-Mounted HDD Rig for Rough Field Operations (5).jpg

المعلمة الفنية

	الوحدة المتريّة	الوحدة الإمبراطورية
وزن الحفار	21000 kg	46297 lbs
الحجم (الطول * العرض * الارتفاع)	9000×2520×2630 mm	354×99×103 in
القوة القصوى للدفع والسحب	453 KN	102838 lbf
السرعة القصوى للدفع والسحب	65 m/min	213 ft/min
أقصى عزم دوران	19000 N·m	14013 ft·lb
أقصى سرعة دوران	192 r/min	192 rpm
قدرة المحرك	194 kW	260 hp
أقصى تدفق لمضخة الطين	800 L/min	175 gal/min
سرعة المشي	5 km/h	3.1 mph
أقصى ضغط لمضخة الطين	8 MPa	1160 psi
زاوية الحفر الأولي	21°	21°
الحد الأقصى لانحدار التسلق	18°	18°
حجم قضيب الحفر	φ89×4600 mm	3.5×181 in
سعة الرافعة	4.5 t	4.5 t
اقترح قطر التوسيع	≤φ1200 mm	≤ φ47.24 in
اقترح طول العبور	≤800 m	≤ 2624 ft

الخاصية الرئيسية للأداء

الماكينة مجهزة بمحرك كومينز، ذو كفاءة عالية، قوة كبيرة، استهلاك منخفض للوقود، ضوضاء منخفضة، وقدرة قوية في البناء.

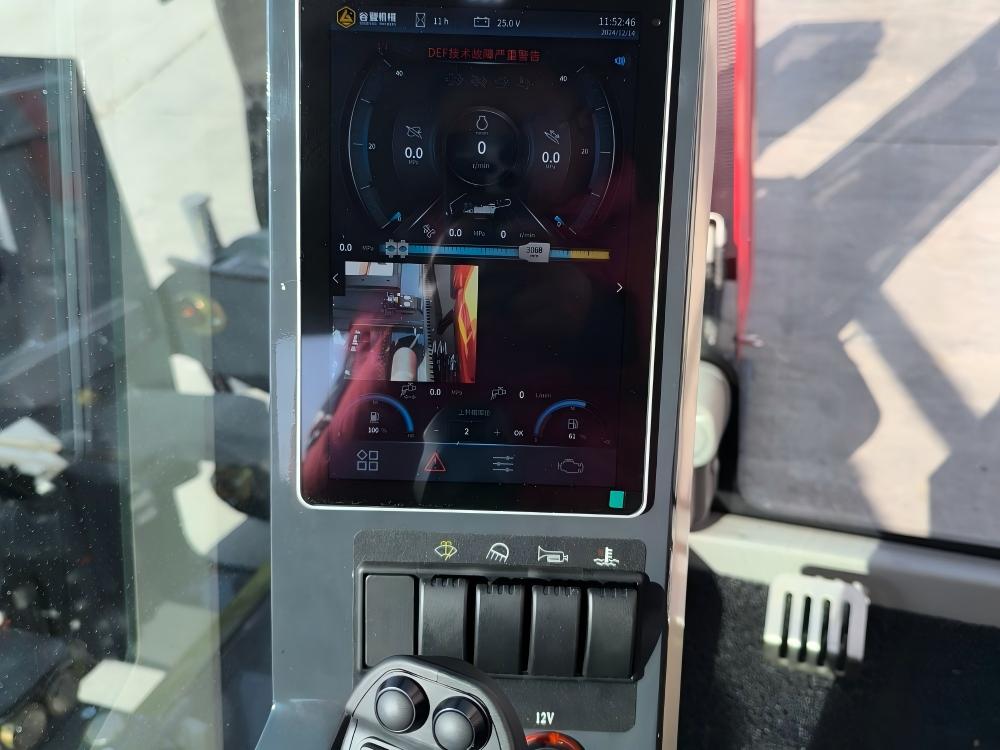

يعتمد الدفع والسحب والدوران على مقبض يدوي، مما يجعل التحكم بسيطًا وسريعًا.
سطح على الطراز الأوروبي الأمريكي، وشكل انسيابي، ومظهر أنيق، يمكن فتحه بالكامل لعملية مرنة وصيانة يومية.
الحجم الصغير والخفة أفضل للبناء في وسط المدينة، وللنقل والعمل في أنواع مختلفة من مواقع العمل.

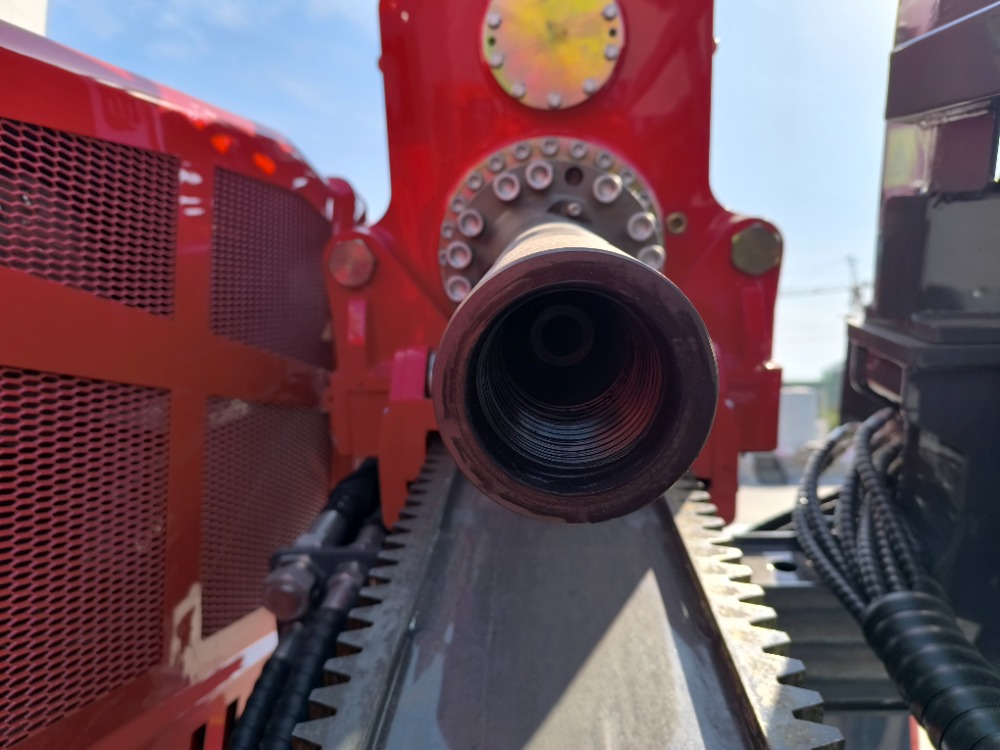

مزود بقضيب حفر من نوع فيرمير قطره 89×4600 مم، ذو جودة عالية، وموثوقية عالية، وأداء متفوق.
الأجزاء الرئيسية للتجميع من مصنع دولي من الدرجة الأولى لمكونات الهيدروليك، مما يمكن أن يحسن بشكل كبير من موثوقية أداء المنتجات.

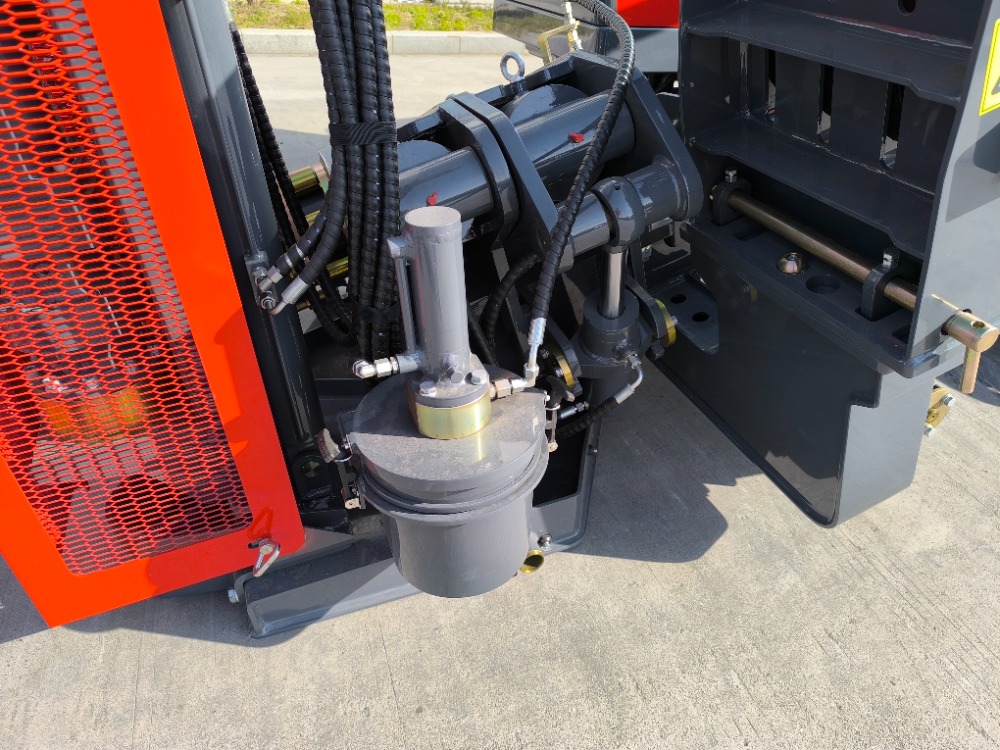

توسّع الملحقات الاختيارية—بما في ذلك حقن الشحم الأوتوماتيكي، وصندوق تحميل القضبان، والمرساة الهيدروليكية—من تنوع ووظائف الحفارة.

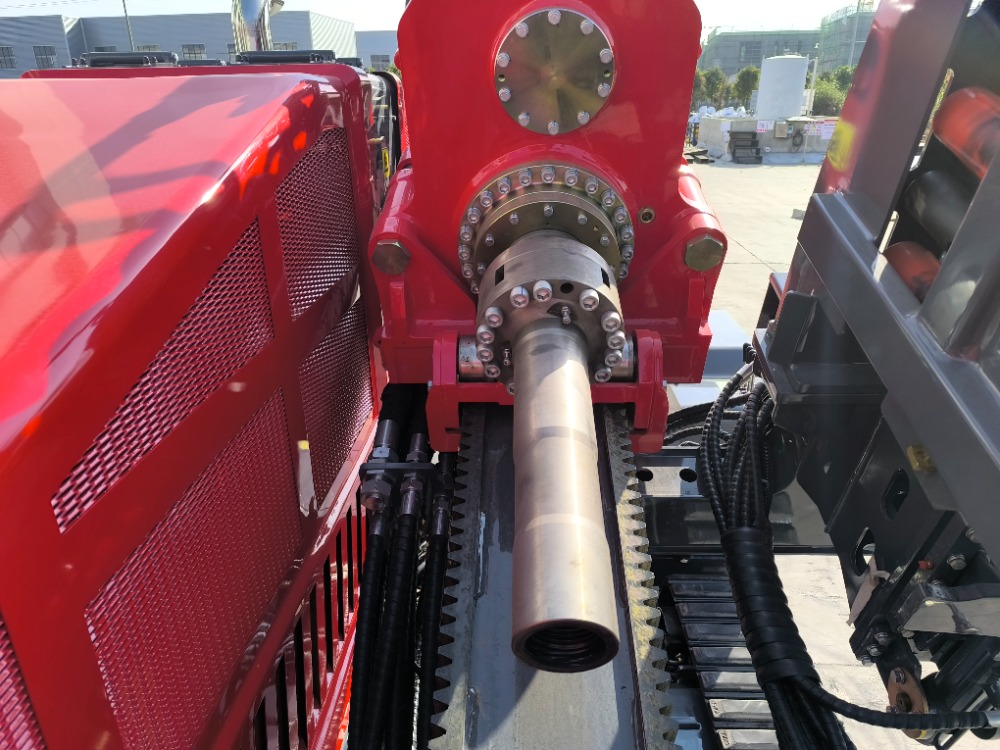

solution التفاصيل الرئيسية

application

مجالات الاستخدام

عملية الإنتاج

التبييض

RIVET-اللحام

التصنيع

التجميع

إزالة الأخطاء

اختبار

FAQ

1

ما هي المجالات الرئيسية لاستخدام جهاز الحفر الأفقي الاتجاهي متعدد التضاريس G60AT؟

جهاز G60AT هو جهاز حفر أفقي اتجاهي متعدد التضاريس، ويناسب بشكل مثالي عمليات البناء في التكوينات الجيولوجية المعقدة أو الصلبة (مثل التكوينات الصخرية). يستخدم على نطاق واسع في مشاريع مد الأنابيب بدون حفر خندق، مثل الهندسة البلدية، خطوط أنابيب النفط والغاز، كابلات الاتصالات، وأنابيب إمداد وتصريف المياه، كما أنه يتكيف مع جميع أنواع التربة والظروف الجيولوجية المختلفة.
2

ما أقصى قوة دفع وسحب وسرعة الدفع والسحب لجهاز G60AT؟

تبلغ أقصى قوة دفع وسحب لجهاز G60AT 279 كيلو نيوتن (أو 62722 رطل قوة). وفي نفس الوقت، تصل أقصى سرعة دفع وسحب إلى 65 مترًا في الدقيقة (213.3 قدم في الدقيقة).
3

ما معاملات عزم الدوران والسرعة لقضبان الحفر الداخلية والخارجية لهذا الجهاز متعدد التضاريس؟

جهاز G60AT مزود بنظام قضبان حفر مزدوج عالي الكفاءة: قضيب الحفر الخارجي: أقصى عزم دوران 13000 نيوتن متر، أقصى سرعة دوران 238 دورة في الدقيقة. قضيب الحفر الداخلي: أقصى عزم دوران 2760 نيوتن متر، أقصى سرعة دوران 242 دورة في الدقيقة.
4

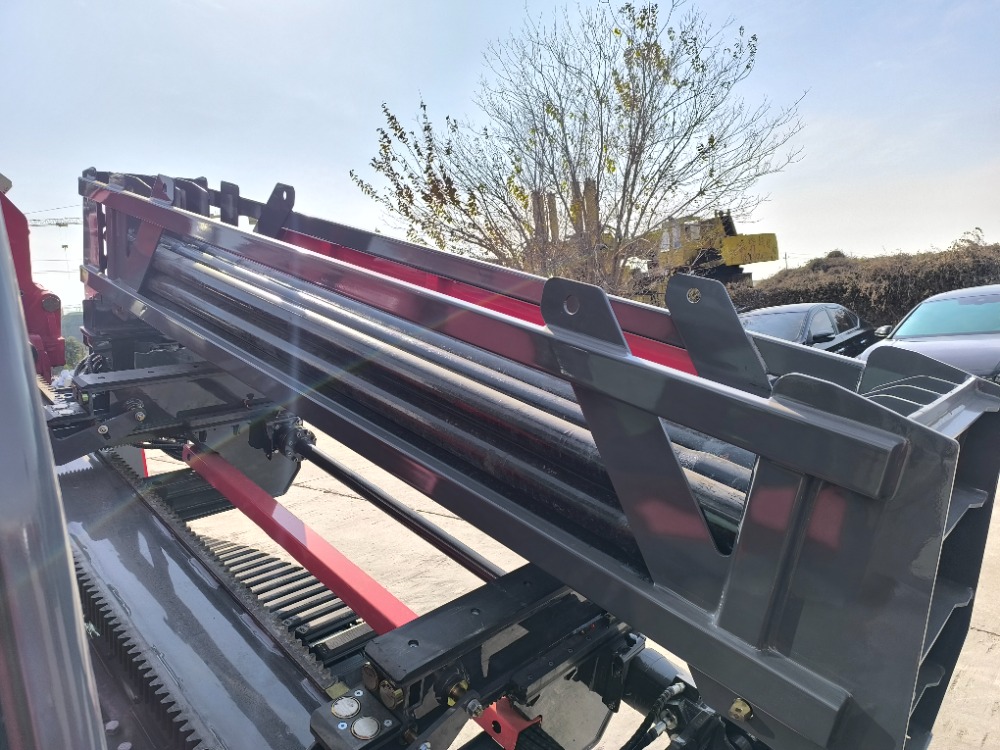

ما هي مواصفات قضبان الحفر الموصى بها لجهاز G60AT؟ وكم عدد قضبان الحفر التي يمكن أن تحتويها صندوق قضبان الحفر؟

مواصفات قضيب الحفر الخارجي الموصى بها لهذا الجهاز هي قطر 92 ملم بطول 3000 ملم، أما مواصفات قضيب الحفر الداخلي فهي قطر 50 ملم بطول 2990 ملم. يحتوي صندوق قضبان الحفر المدمج على سعة تخزين 20 قضيبًا (مرتبة بترتيب 4 صفوف و5 أعمدة).
5

ما قوة المحرك وقدرة مضخة الطين لهذا الجهاز؟

جهاز G60AT مزود بمحرك قوي بقوة 157 كيلو وات (210 حصان). بالإضافة إلى ذلك، تصل أقصى معدل تدفق مضخة الطين في الجهاز إلى 560 لترًا في الدقيقة (147.9 جالون في الدقيقة)، مما يوفر دعمًا كافيًا للطين أثناء عمليات الحفر في التكوينات الجيولوجية المعقدة.
6

ما المسافة الموصى بها للحفر وأقصى قطر التوسيع لجهاز G60AT؟

في الظروف الجيولوجية العادية، تصل المسافة الموصى بها للحفر لجهاز G60AT إلى 600 متر (1969 قدم)، ولا يتجاوز أقصى قطر توسيع الحفر الموصى به 1500 ملم (59.1 بوصة).
7

هل يمكن توفير مجموعة كاملة من أدوات الحفر لجهاز G60AT؟

نعم. يمكننا تزويدك بمجموعة كاملة من أدوات الحفر، بما في ذلك رؤوس الحفر وقضبان الحفر، وهي متطابقة تمامًا مع نظام قضبان الحفر الداخلية والخارجية للجهاز. جميع الملحقات والوحدة الرئيسية مصنوعة بنفس المعايير لضمان تشغيل الجهاز بشكل مستقر بشكل عام.
