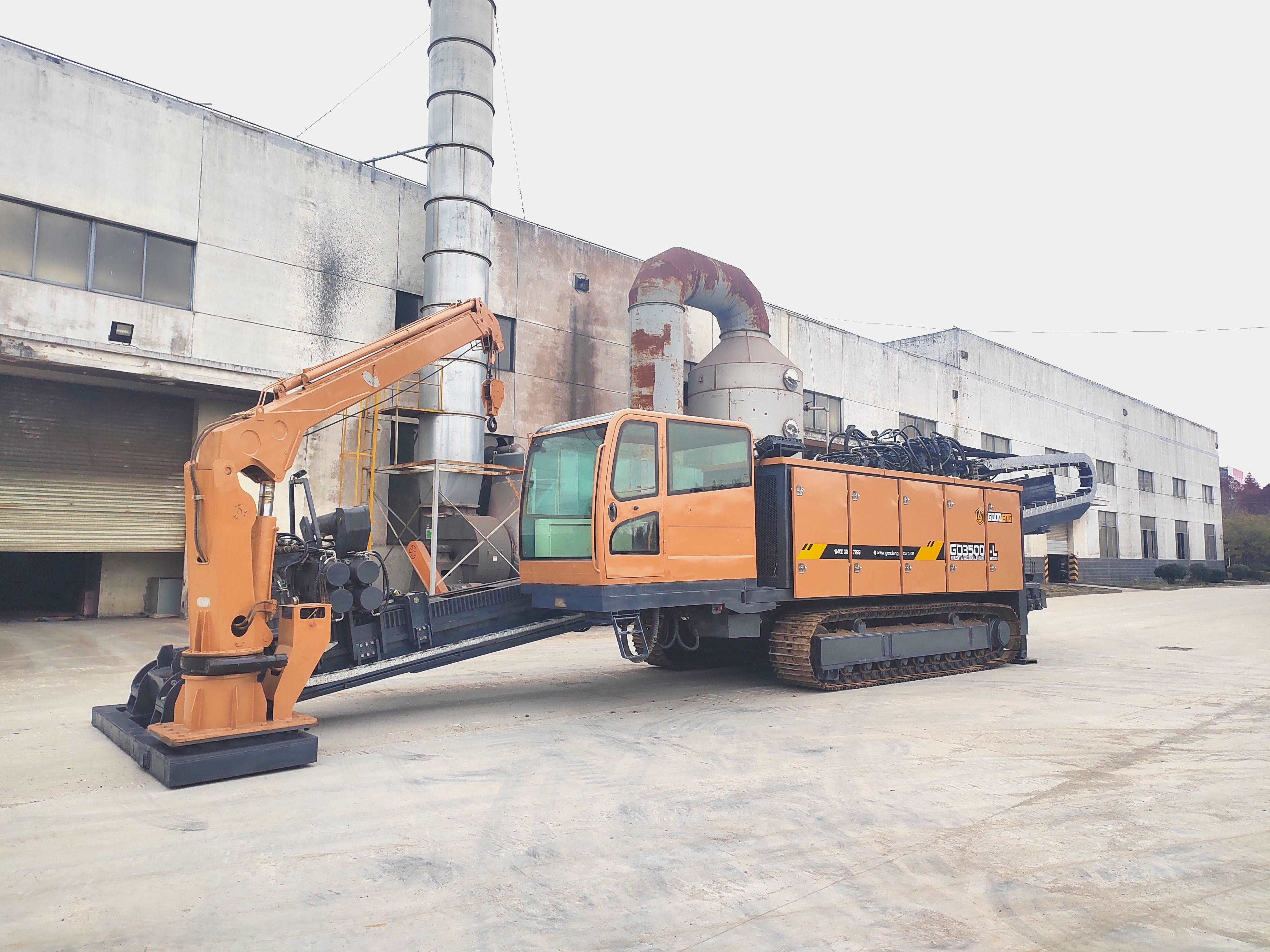

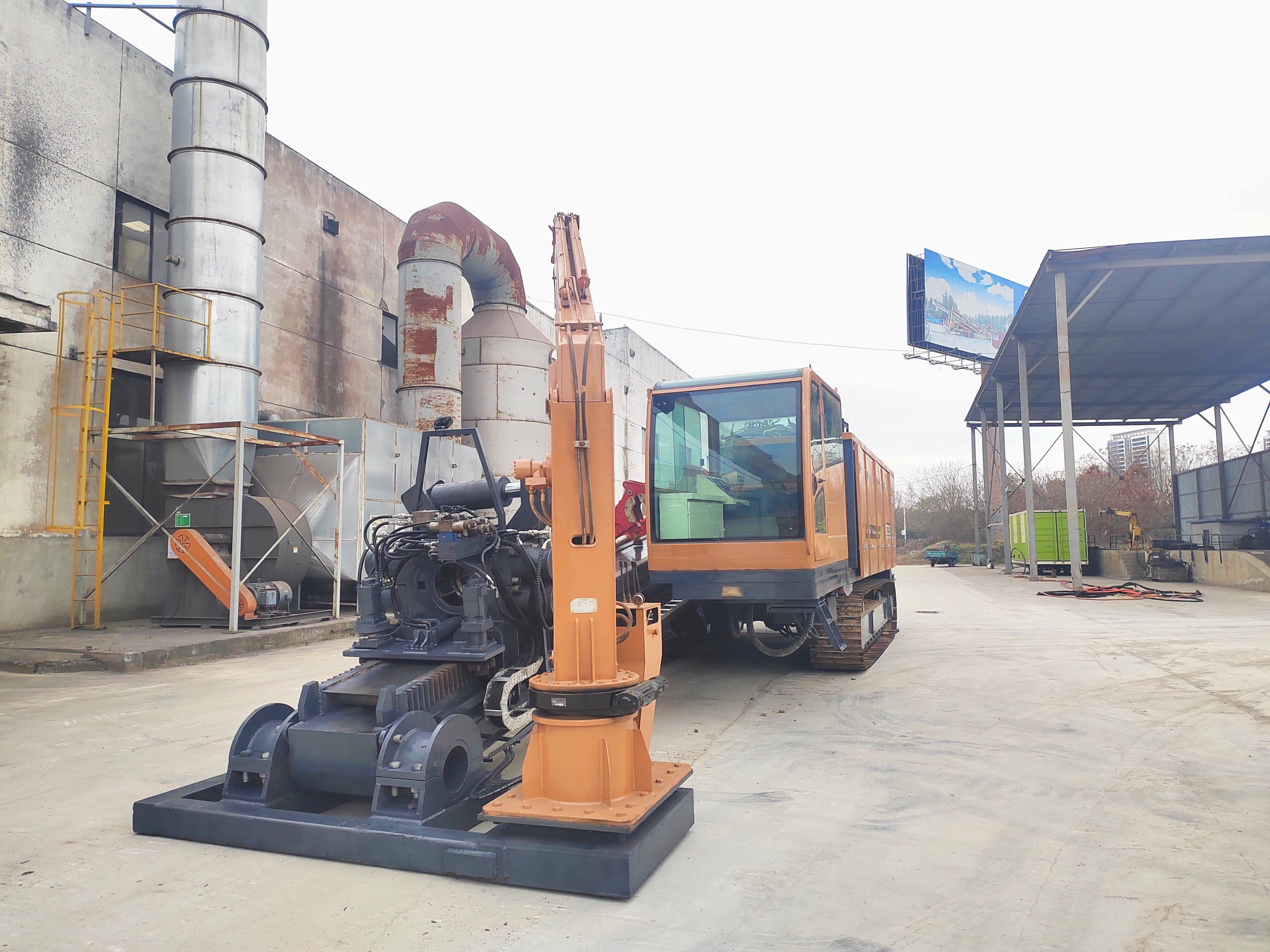

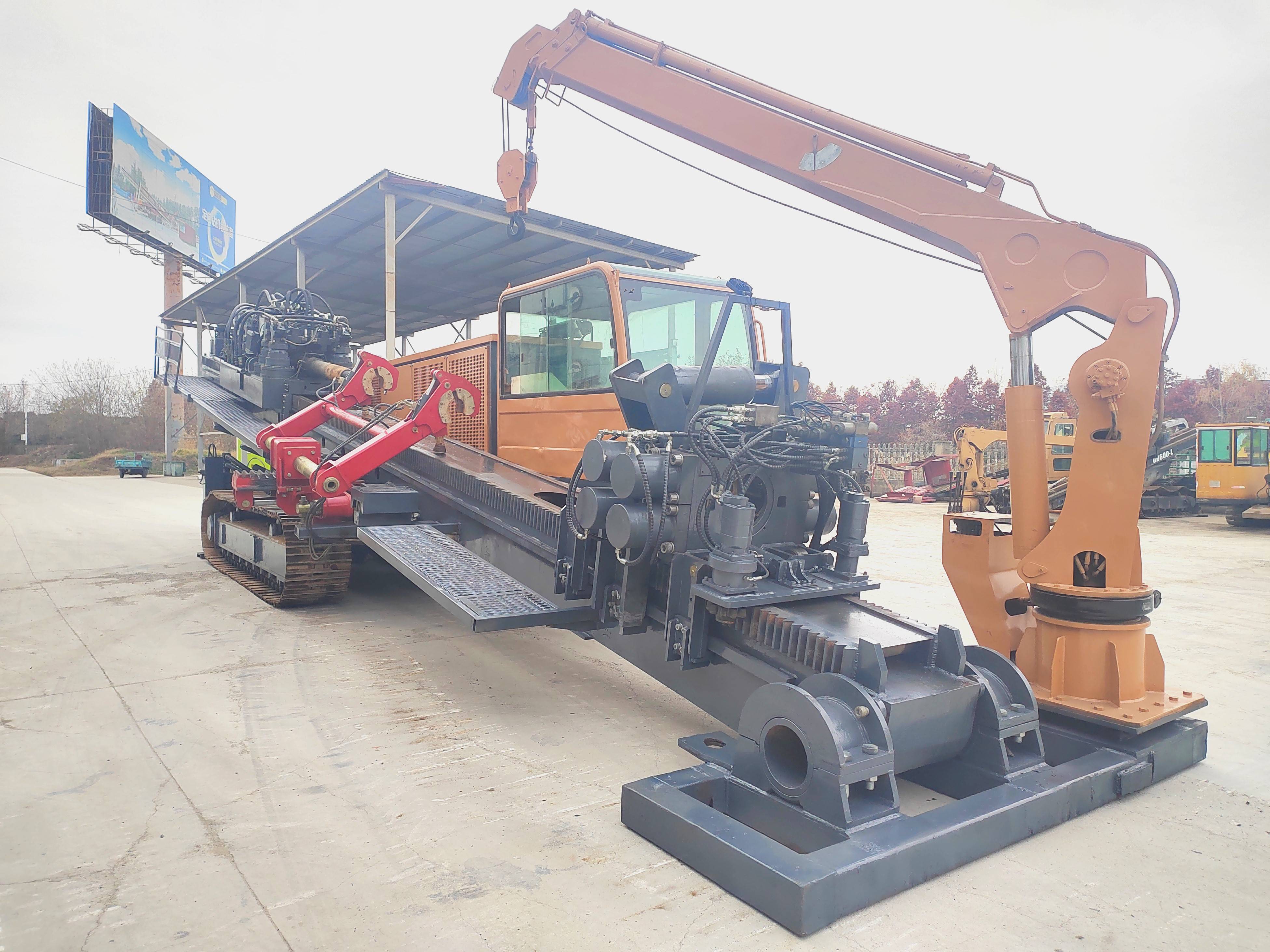

GD3500-L

Catégories de modules

Module vedette

2025-08-26

Paramètres de performance

Nom	Caractéristiques	Quantité	Notes
Moteur	264 kW	2 unités	Cummins
Pompe hydraulique	Pompe à piston haute pression	4 unités	Rexroth
Moteur hydraulique	moteur hydraulique rotatif	4 unités	Rexroth
	moteur hydraulique à poussée-traction	10 unités	Danfoss
	Entraînement hydraulique	2 unités	Eaton
Réducteur	Réducteur rotatif	4 unités	Wanhui
Réducteur	Réducteur push-pull	10 unités	Wanhui
Chenilles en acier		1 paiement	Acheté
Grue montée sur camion	5t	1 unité	Acheté
Cabine de l'opérateur à bord	Avec climatisation et chauffage	1 unité	Acheté

Nom du projet	Paramètres théoriques	Notes
Couple théorique maximal de la tête de forage (N·m)	125 000
Force de poussée-traction théorique maximale de la tête de forage (kN)	3700 (10 moteurs)
Pression de service maximale du système (MPa)	35	Pression de service instantanée maximale admissible : 42 MPa
Débit maximal du système hydraulique (L/min)	1320
Diamètre des tiges de forage (pouces)	5 ou 5-1/2	Tube de forage pétrolier standard
Longueur maximale des tiges de forage (m)	9.6
Vitesse maximale de la tête de perçage (tr/min)	95
Vitesse de poussée-traction maximale (m/min)	45
Distance de flottement de la broche (mm)	100
Diamètre du chenal de boue (pouces)	3
Débit de boue maximal (L/min)	2000
Pression de boue maximale (MPa)	12
Angle d'incidence (°)	18 août
Force de serrage maximale du collier de serrage (kN)	2540
Force d'arrachement maximale du collier de serrage (N·m)	367000
Dimensions de l'unité de perçage (Longueur × Largeur × Hauteur) (mm)	18610×3400×3600	État de l'expédition
Masse de l'unité de forage (kg)	56000
Vitesse maximale sur la piste (m/h)	2500
Température de fonctionnement autorisée (°C)	-30~50
Humidité de fonctionnement admissible (%)	>90
Altitude d'exploitation autorisée (m)	Altitude 0-3000
Diamètre du trou agrandi au verso (mm)	φ2000	Selon les conditions géologiques
Distance de forage de référence (m)	2500	Selon les conditions géologiques
