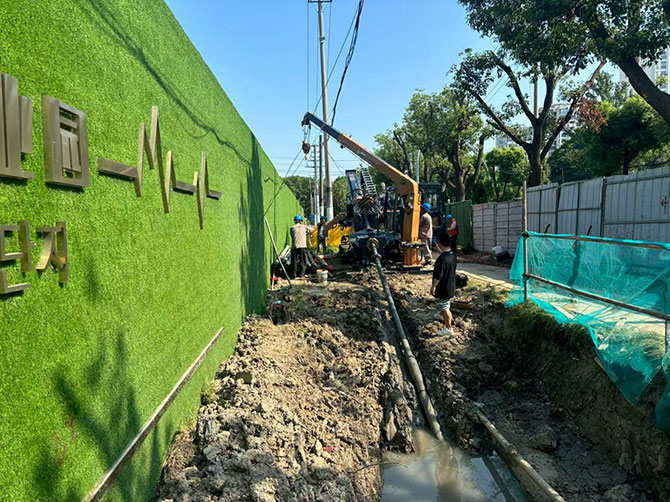

Site du projet de forage horizontal dirigé Goodeng GS1000-L -- Installation de câbles électriques en Chine

• Ce projet traverse une zone urbaine où s'étend un réseau complexe de canalisations souterraines. Il doit garantir la sécurité des canalisations existantes tout en prévoyant le dégagement nécessaire pour les nouvelles canalisations prévues.


• En raison du volume important de circulation piétonne et automobile aux alentours du projet, le site ne peut pas accueillir un processus de soudage en une seule étape, nécessitant un soudage segmenté.

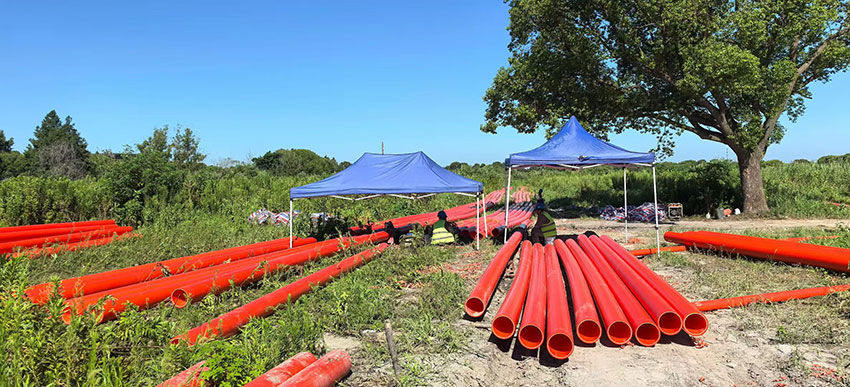

• Ce projet prévoit l'installation de cinq conduites d'alimentation de 220 mm dans un tubage de 1145 mm de diamètre intérieur, avec une distance de construction maximale en une seule étape de 300 mètres.

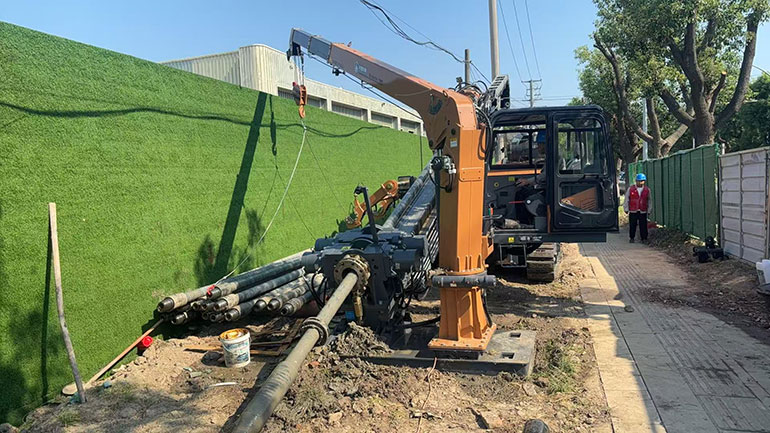

• Équipé d'un moteur Cummins turbocompressé de 264 kW.
• Équipé d'une pompe Linde allemande et d'un moteur Rxroth
• La cabine de l'opérateur, climatisée, est rotative et le siège bénéficie d'une conception ergonomique.
• Le manipulateur rotatif permet d'améliorer l'efficacité et d'assurer la sécurité lors du chargement et du déchargement de la tige.
• Utilise une grue de 3 tonnes.

1. Élaborer le plan de construction :En fonction des exigences de conception, des résultats de la détection des pipelines et des conditions du site, déterminer le tracé de forage et l'aménagement du site.
2. Préparer le matériel : Amener le matériel, mettre en service l'appareil de forage et les équipements connexes, installer les panneaux de signalisation de chantier et creuser la fosse de travail.
3. Préparer le fluide de forage :Le fluide de forage refroidit le trépan, lubrifie l'outil de forage, équilibre la pression et transporte les débris.
4. Forage guidé : Grâce à la coordination homme-machine et au fonctionnement standardisé de l'outil de guidage, assurez-vous que la trajectoire de guidage réponde aux exigences de conception.
5.  Alésage arrière : Sélectionnez les outils de forage appropriés et effectuez des opérations d'alésage en plusieurs étapes (en utilisant des diamètres de 500 mm, 700 mm, 900 mm, 1100 mm, 1300 mm et 1400 mm, respectivement) pour élargir progressivement le diamètre du trou jusqu'à la taille de tuyau requise.
6. Soudage de pipelines : Choisissez un emplacement approprié et utilisez l'équipement de soudage de manière standardisée afin de garantir l'efficacité et la sécurité du soudage.
7. Tirage en arrière : Remettre en service l'équipement et inspecter les raccords des outils de forage. Renforcer les ancrages de l'appareil de forage et placer des rouleaux tous les 10 mètres sous le pipeline.
8. Enlèvement de la boue et remise en état du site : Durant les travaux, la boue aux points d'entrée et de sortie sera rapidement évacuée vers les lieux désignés par le service de protection de l'environnement. Une fois les travaux terminés, la fosse sera remise en état et le chantier nettoyé.

Pour les travaux urbains, privilégiez un équipement à force de poussée-traction élevée et des tiges de forage de diamètre modéré. Afin d'éviter les bulles de coulis, contrôlez le débit et la pression de ce dernier lors des opérations de guidage, d'élargissement du forage et de retrait. Le soudage des canalisations doit être planifié de manière optimale pour minimiser le temps d'amarrage. En milieu urbain, une inspection minutieuse des canalisations est indispensable et toute construction précipitée est fortement déconseillée.
