Quels sont les points à prendre en compte lors de la construction sans tranchée de canalisations électriques ?
1. Brève introduction aux tuyaux MPP
Les gaines MPP, également appelées gaines de protection pour câbles électriques MPP, se déclinent en deux versions : avec et sans tranchée. Les gaines MPP sans tranchée sont aussi appelées gaines de fonçage ou gaines de tirage MPP. Fabriquées principalement en polypropylène modifié, elles présentent une résistance aux hautes températures et à la pression externe, ce qui les rend idéales pour le passage de câbles dans les lignes de transport d'énergie de plus de 10 kV.
Les diamètres nominaux courants varient de DN110 mm à DN250 mm, et les canalisations sont classées en deux catégories : standard et renforcées. Les canalisations standard sont utilisées pour les installations à ciel ouvert et les projets de traversée sans tranchée d'une profondeur d'enfouissement inférieure à 4 m, tandis que les canalisations renforcées sont utilisées pour les projets de traversée sans tranchée d'une profondeur d'enfouissement supérieure à 4 m.
2. Champ d'application des tuyaux MPP
1) Ils peuvent être largement utilisés dans les projets de canalisations municipales, de télécommunications, d'énergie, de gaz, d'approvisionnement en eau et de chauffage.

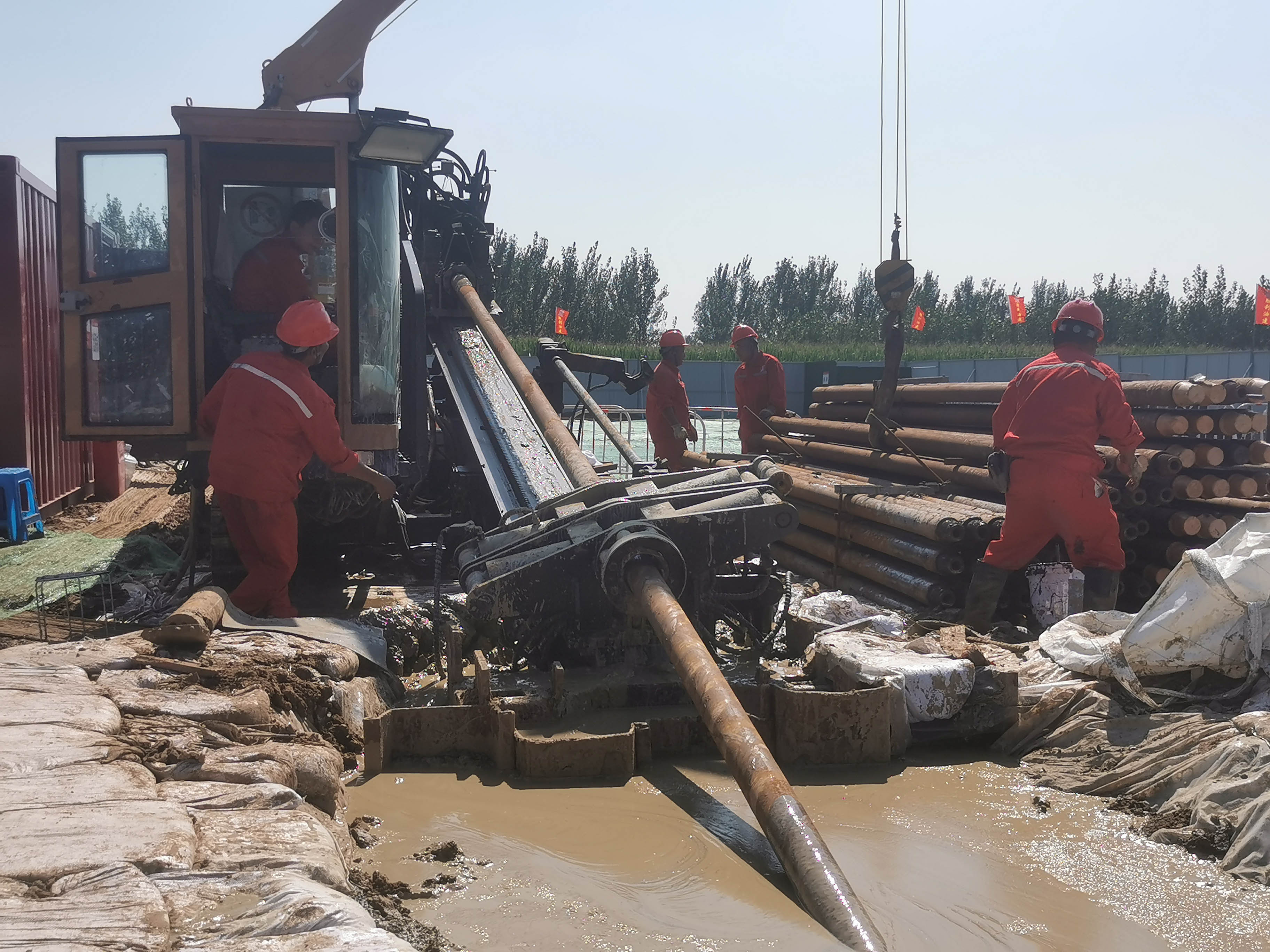

2) Ils conviennent aux projets de pose de conduits de câbles électriques par forage horizontal dirigé sans tranchée (HDD) dans les zones urbaines et rurales, ainsi qu'aux projets de pose de conduits de câbles électriques à ciel ouvert.
3) Ils conviennent aux projets de canalisations d'égouts et de drainage HDD sans tranchée dans les zones urbaines et rurales, ainsi qu'aux projets de rejet des eaux usées industrielles.
3. Avantages des tuyaux MPP
1) Excellente isolation électrique.
2) Température de fléchissement sous l'effet de la chaleur élevée et bonne résistance aux chocs à basse température.
3) Résistance à la traction et à la compression supérieure à celle du PEHD.
4) Léger, paroi intérieure lisse, faible friction et peut être assemblé par soudage à chaud.
5) Plage de température de service à long terme de -5 ℃ à 70 ℃.
4. Précautions de construction pour les canalisations MPP
1) Pendant le transport et la construction, les tuyaux ne doivent pas tomber, être heurtés, rayés ou exposés à la lumière directe du soleil.
2) Lors du soudage bout à bout à chaud, les axes des deux tuyaux doivent être alignés et les extrémités coupées doivent être perpendiculaires et plates.
3) La température, la durée et la pression de chauffage doivent être ajustées en fonction des conditions météorologiques.
4) Le rayon de courbure minimal du tuyau doit être ≥ 75 fois le diamètre extérieur.
5. Précautions relatives au transport, à la manutention et au stockage des tubes de puissance MPP
1) Conformément aux normes nationales et aux normes industrielles ou des fabricants en vigueur, les tuyaux doivent être manipulés avec précaution lors du transport, du chargement, du déchargement et de la manutention afin d'éviter tout choc violent. Il est strictement interdit de les laisser tomber, de les jeter, de les faire rouler ou de les exposer à la lumière directe du soleil. Des matériaux souples doivent être utilisés pour protéger la zone de contact entre les cordes et les tuyaux.
2) L'aire de stockage doit être plane et bien organisée. La hauteur de stockage ne doit pas dépasser 1,5 m et la distance par rapport aux sources de chaleur doit être d'au moins 5 m. Les tuyaux ne doivent pas être stockés à l'extérieur en plein soleil ; si le stockage à l'extérieur est inévitable, ils doivent être couverts.
3) Les extrémités emboîtées des tuyaux doivent être empilées de manière décalée pour éviter toute déformation due à l'extrusion.
6. Température de soudage à chaud des canalisations sans tranchée MPP
La température de soudage à chaud recommandée est de 220 ℃, en utilisant la méthode de soudage bout à bout à chaud.
7. Différence entre les canalisations MPP enterrées et les canalisations MPP sans tranchée

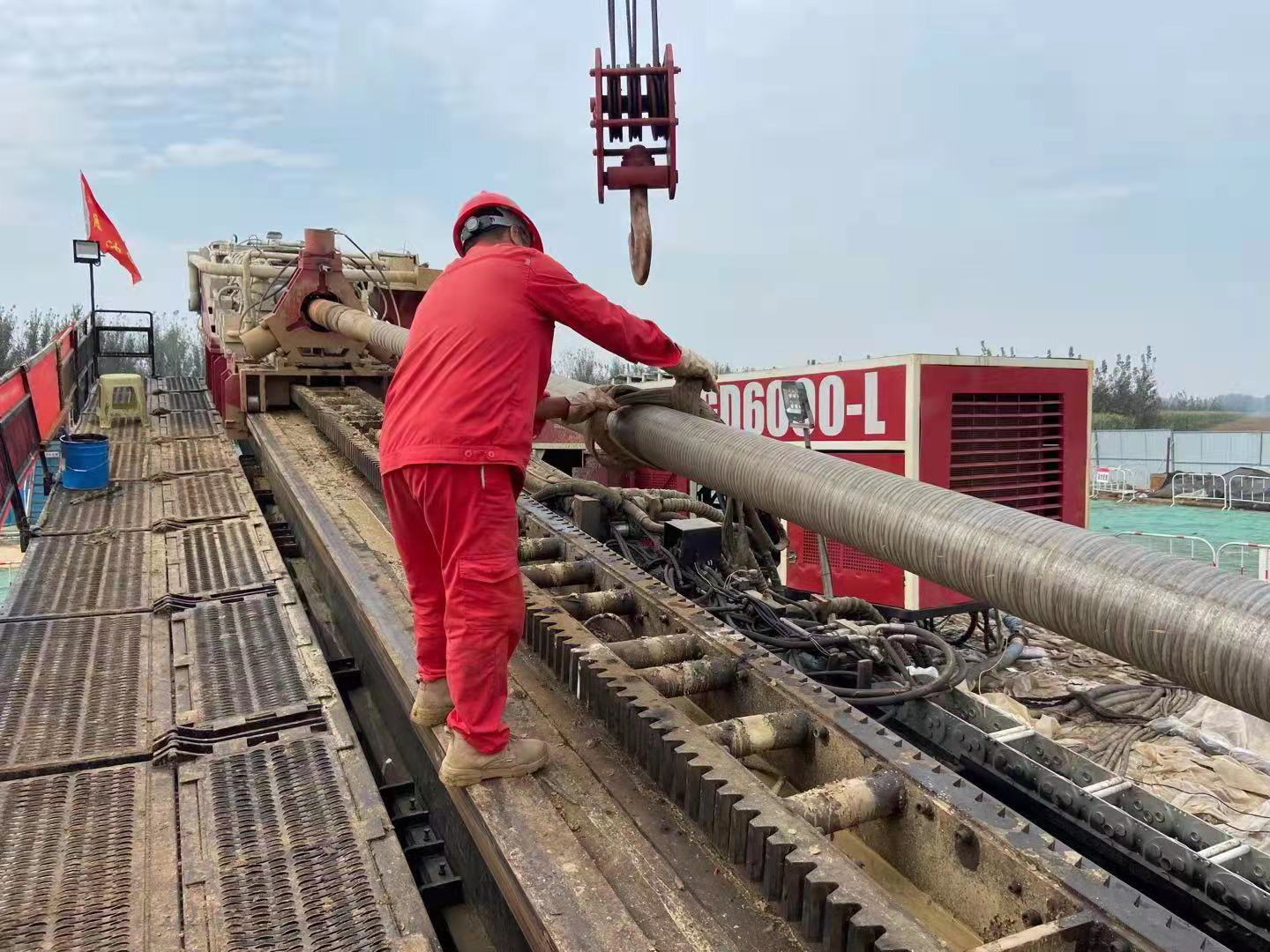

Les canalisations enterrées sont installées en creusant une tranchée et en y enfouissant directement les tuyaux. Les canalisations sans tranchée sont installées sans excavation de la chaussée, à l'aide d'une machine de fonçage qui creuse un trou d'un bord à l'autre de la route. Selon la méthode de construction, on les appelle également canalisations de fonçage MPP, canalisations de traction MPP ou canalisations de traction MPP.
8. Précautions de soudage pour les tuyaux MPP
1) Le désalignement des extrémités soudées des tuyaux ne doit pas dépasser 10 % de l'épaisseur de la paroi du tuyau.
2) Dans des conditions de basse température, la température de chauffage doit être augmentée de manière appropriée et le temps d'absorption de chaleur doit être prolongé.
3) La pression de chauffage doit être contrôlée par étapes : légèrement plus élevée pendant le chauffage et plus basse pendant l'absorption de chaleur.
4) Lorsque la température ambiante est inférieure à -5 ℃ ou en cas de vent, des mesures d'isolation et de protection doivent être prises ; sinon, la qualité de la soudure sera gravement affectée.
5) Le soudage n'est pas autorisé par temps de pluie.
6) La soudure doit être refroidie naturellement ; un refroidissement forcé affectera la qualité de la soudure.
7) La surface de la plaque chauffante et les extrémités des tubes doivent être nettoyées régulièrement à l'alcool afin d'éliminer toute trace d'huile, d'eau ou d'impuretés. Le revêtement antiadhésif de la plaque chauffante ne doit pas être endommagé. Avant le soudage, les extrémités des tubes doivent être essuyées avec une gaze ou un chiffon propre pour éliminer l'eau, les impuretés et les saletés, et s'assurer qu'elles sont parfaitement propres.
8) S'il y a de l'humidité aux extrémités du tuyau, celles-ci doivent être préchauffées avec la plaque chauffante jusqu'à ce que l'humidité soit complètement évaporée avant le chauffage officiel.
9) Lors du nettoyage des extrémités des tuyaux, un superviseur doit être présent pour éviter les blessures aux mains dues à la fermeture accidentelle des tuyaux.
10) Pour les tuyaux dont l'épaisseur de paroi est inférieure à 6 mm, le soudage bout à bout à chaud n'est généralement pas recommandé, car il est difficile d'assurer la qualité de la soudure.
11) Tous les opérateurs doivent être formés et certifiés avant d'effectuer des travaux de soudage.
