Comment les foreuses directionnelles changent-elles de direction sous terre ?

2026-08-07

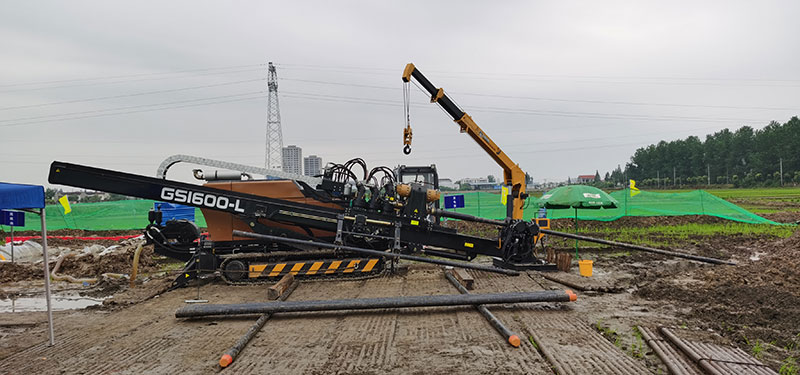

  Forage dirigé Le forage directionnel horizontal (HDD) est une technologie qui permet à une foreuse de suivre un tracé souterrain prédéfini au lieu de forer uniquement en ligne droite. C'est cette capacité qui rend le forage directionnel horizontal idéal pour l'installation de pipelines, de câbles à fibres optiques, de conduits électriques et autres réseaux souterrains sous les routes, les rivières, les voies ferrées et les infrastructures urbaines, sans avoir recours à des tranchées ouvertes.

Une question qui revient souvent de la part des entrepreneurs et des maîtres d'ouvrage est la suivante :Comment les foreuses directionnelles changent-elles réellement de direction sous terre ?

 En résumé : ils utilisent un outil de forage orientable avec un biais de coupe excentré, combiné à une rotation contrôlée, des techniques de glissement et des systèmes de suivi en temps réel.

Contrairement à une perceuse classique qui tourne simplement tout droit, une perceuse directionnelle possède un système de direction intégré qui pousse naturellement le foret d'un côté.

  Ce biais de direction est créé par l'un des deux mécanismes courants suivants :

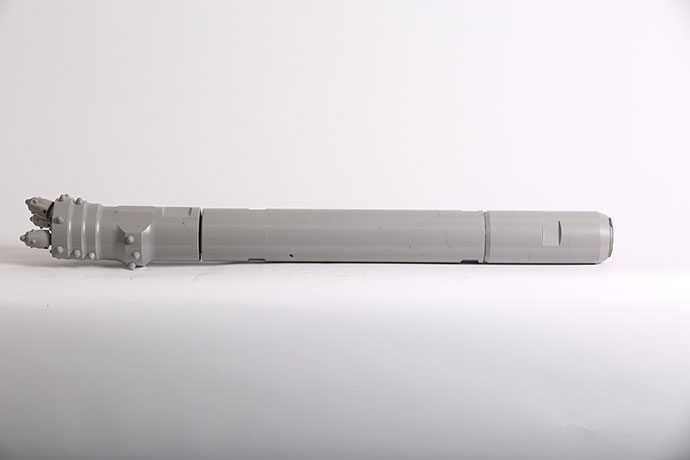

       1. Foret asymétrique ou incliné

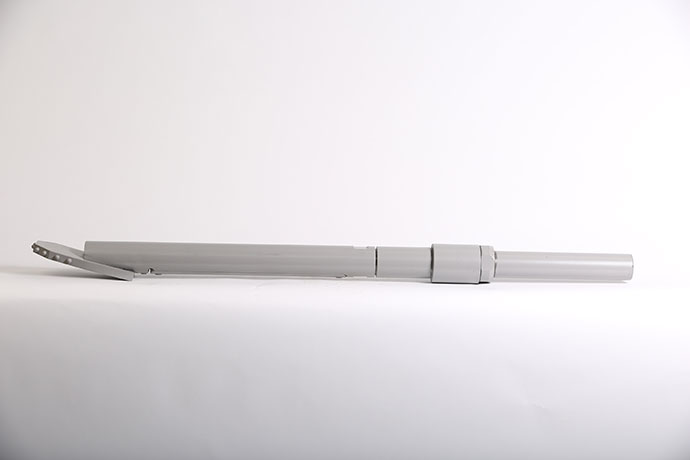

La tête de forage peut comporter :un visage incliné,une surface de coupe décalée,une buse à jet positionnée de manière excentrée.

Lorsque l'outil est poussé vers l'avant sans rotation, la face inclinée fait que le foret coupe plus agressivement d'un côté, orientant progressivement l'alésage dans cette direction.

2. Carter coudé (système de moteur à boue)

Dans les systèmes de forage horizontal dirigé (HDD) et de forage directionnel pétrolier de grande taille, un moteur de forage est installé directement derrière le trépan.

Le carter du moteur comporte une petite courbure intentionnelle — généralement inférieure à quelques degrés — qui oriente légèrement le trépan par rapport à l'axe de la colonne de forage.

Même si la courbe est faible, elle suffit à créer une trajectoire maîtrisée sur une certaine distance.

La clé du forage directionnel réside dans la compréhension de la différence entre le mode de rotation et le mode de glissement.

Mode de rotation : Perçage droit

 En mode rotation :

    ·​L'ensemble de la garniture de forage pivote depuis la surface,

    ·​Le boîtier courbé ou la mèche inclinée tourne en continu sur un cercle complet,

    ·​Le biais de direction change constamment de direction.

 Comme le biais effectue une rotation à 360 degrés, son effet latéral s'annule et l'alésage se poursuit essentiellement en ligne droite.

 Ce mode est utilisé pour :

     ·--sections droites de trous pilotes,

     ·--​longues tangentes,

     ·--optimiser l'efficacité du forage.

 Imaginez que vous conduisez une voiture en faisant constamment tourner le volant en cercle complet – la voiture continue globalement d'avancer.

Mode de glissement : changement de direction

Pour réaliser la courbe d'alésage, l'opérateur passe en mode coulissant.
Dans ce mode :

-La rotation de la surface s'arrête.

- L'outil de perçage est orienté de sorte que le boîtier coudé ou la face inclinée pointe dans la direction souhaitée.

- La garniture de forage est poussée vers l'avant sans tourner.

Le moteur de fond de puits ne fait tourner que le trépan.

   Comme le sens de rotation reste fixe, le foret coupe continuellement de ce côté, ce qui provoque une courbure progressive du foret.

 Par exemple:

     ·Face de l'outil orientée vers le haut → l'alésage monte.

      ·Face de l'outil orientée vers le bas → l'alésage est plus profond.

     ·Orientation de l'outil vers la gauche ou la droite → l'alésage tourne horizontalement.

Qu'est-ce que « Tool Face » ?

L'orientation de l'outil fait référence à la direction de la boussole vers laquelle pointe le biais de direction.

  Les opérateurs le décrivent généralement à l'aide d'un système de cadran d'horloge :

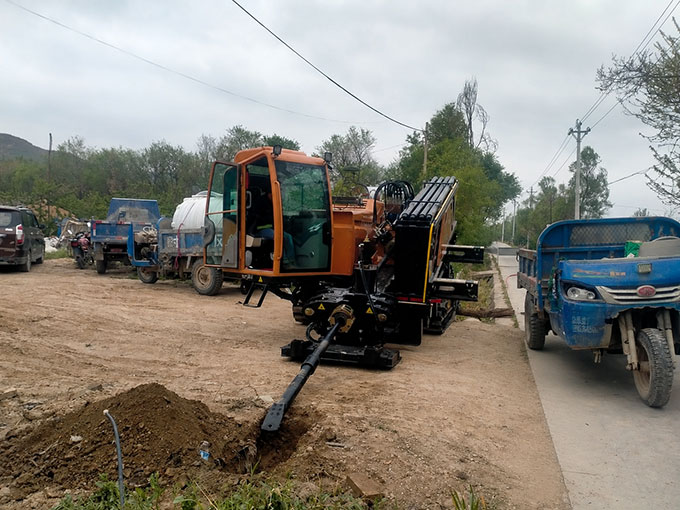

Le forage dirigé serait impossible sans un système de suivi souterrain continu.

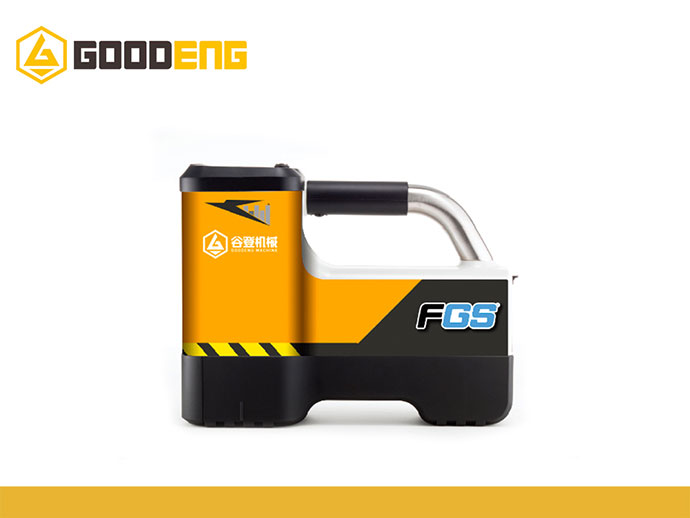

  Systèmes MWD (Mesure en cours de forage)

Les foreuses horizontales verticales modernes utilisent des outils MWD ou des transmetteurs de localisation souterrains qui fournissent des informations en temps réel telles que :

·Profondeur

     ·Inclinaison (angle)

     ·Azimut (cap)

     ·Orientation de la face de l'outil

·Conditions de température et de forage

Les données sont transmises à un récepteur de surface, permettant à l'opérateur de visualiser la position exacte de la tête de forage sous terre.

Les foreuses directionnelles changent de direction grâce à une combinaison de système de direction mécanique et de commandes précises de l'opérateur.

Le processus fonctionne en :

Utiliser un foret incliné ou un carter de moteur de boue courbé pour créer une tendance naturelle à la direction.

Faire tourner l'ensemble de la garniture de forage lorsqu'un alésage droit est nécessaire.

Arrêter la rotation de la surface et faire glisser l'outil vers l'avant lorsqu'une courbe est nécessaire.

Surveillance en temps réel des données MWD et de localisation pour maintenir le tracé souterrain prévu.

Alterner entre de courtes corrections de glissement et des sections rotatives jusqu'à ce que l'alésage atteigne son point de sortie cible.



Cette capacité à se diriger avec précision sous terre est ce qui permet aux foreuses directionnelles horizontales GOODENG d'installer des réseaux sous les routes, les rivières, les voies ferrées et les zones urbaines congestionnées tout en minimisant les travaux d'excavation, les perturbations de la circulation et l'impact environnemental.
