Appareil de forage directionnel horizontal Goodeng GS6000-TS-1 (hors service)
Paramètre technique
| unité de mesure | Unité impériale | |
| Poids de l'excavatrice | 56 000 kg | 123459 livres |
| Dimensions (longueur * largeur * hauteur) | 20400 * 2500 * 3740 mm | 67 × 8.2 ×12.2 pieds |

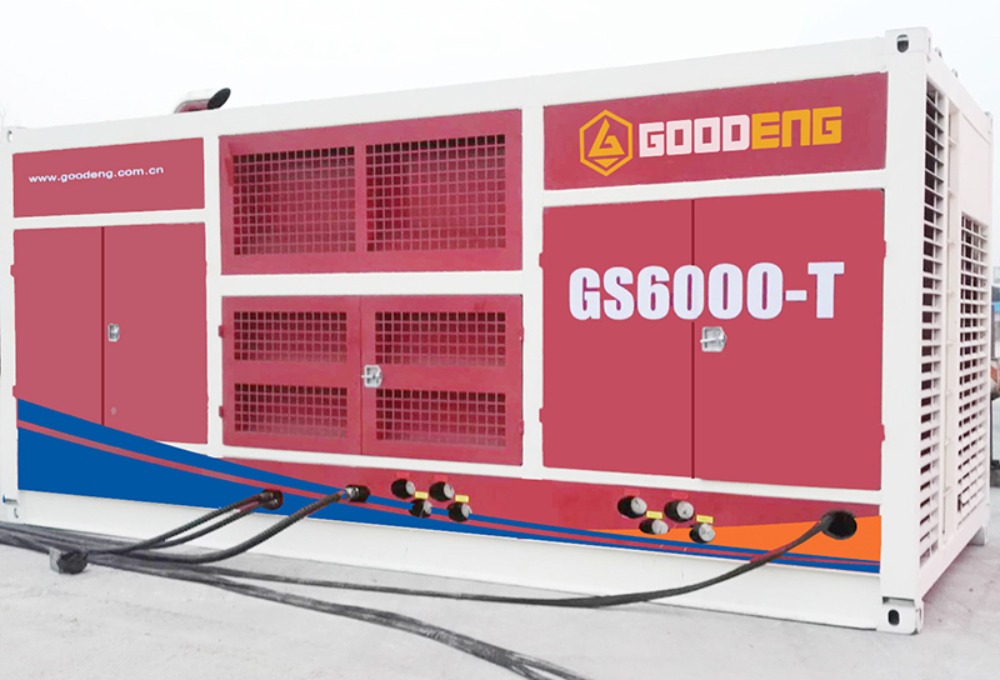

| Poids d'une centrale électrique | 16500 kg | 36377 livres |
| Distance de la centrale électrique | 6050*2500*2600 mm | 19,9*8,2*8,5 pi |

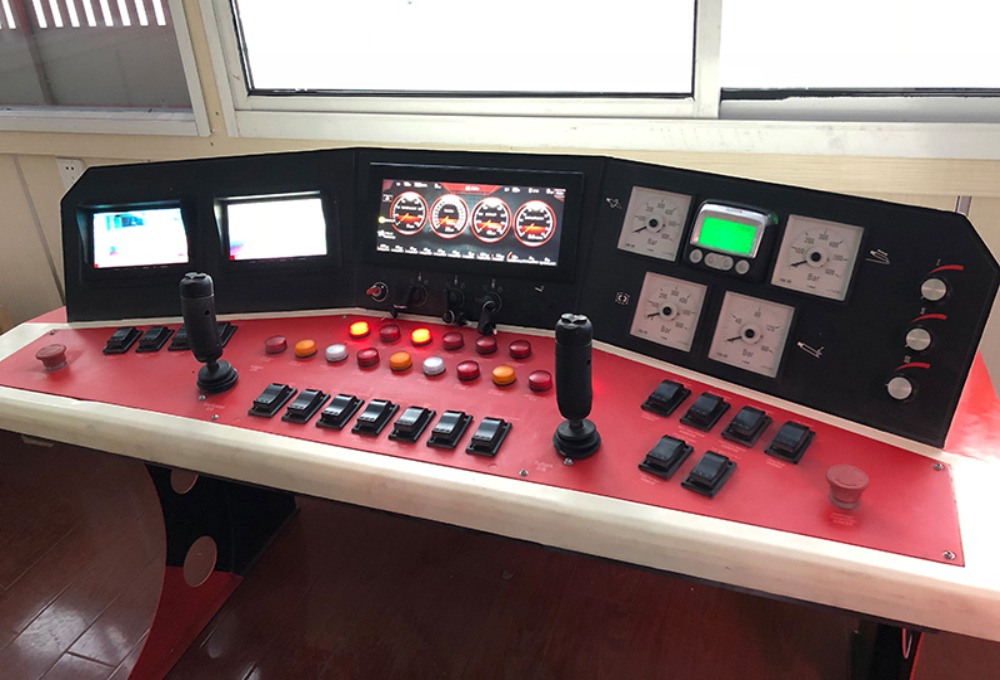

| poids en salle d'opération | 3000 kg | 6 614 livres |
| Dimensions de la salle d'opération (longueur x largeur x hauteur) | 6050 * 2500 * 2600 mm | 19,9*8,2*8,5 pi |
| puissance du moteur | 3 * 410 kW | 3*549 CV |
| force de traction maximale | 35 MPa | 50,76 psi |
| Force de poussée et de traction maximale | 6700 KN | 1506281 lbf |
| Vitesse maximale de poussée et de traction | 40 m/min | 131 pi/min |
| Couple maximal | 180 000 N·m | 132774 pi·lb |
| vitesse de rotation maximale | 90 tr/min | 90 tr/min |
| Force de serrage maximale | 3800 kN | 854 309 lbf |
| distance de flottement de la broche principale | 110 mm | 4,33 pouces |
| angle de forage initial | 8°-18° | 8°-18° |
| diamètre de la tige de forage | Φ140-Φ219 mm | Φ5,5-Φ8,6 dans |
| longueur de la tige de forage | 9600 mm | 31.5 pieds |
| diamètre du canal du tuyau de boue | 4 pouces | 4 pouces |
| capacité de la grue | 5 tonnes métriques | 5,51 tonnes courtes |
| Le Qatar a proposé une expansion | ≤ Φ2000 mm | ≤ Φ78,74 dans |
| longueur de traversée suggérée | ≤2500 m | ≤ 8202,1 pi |

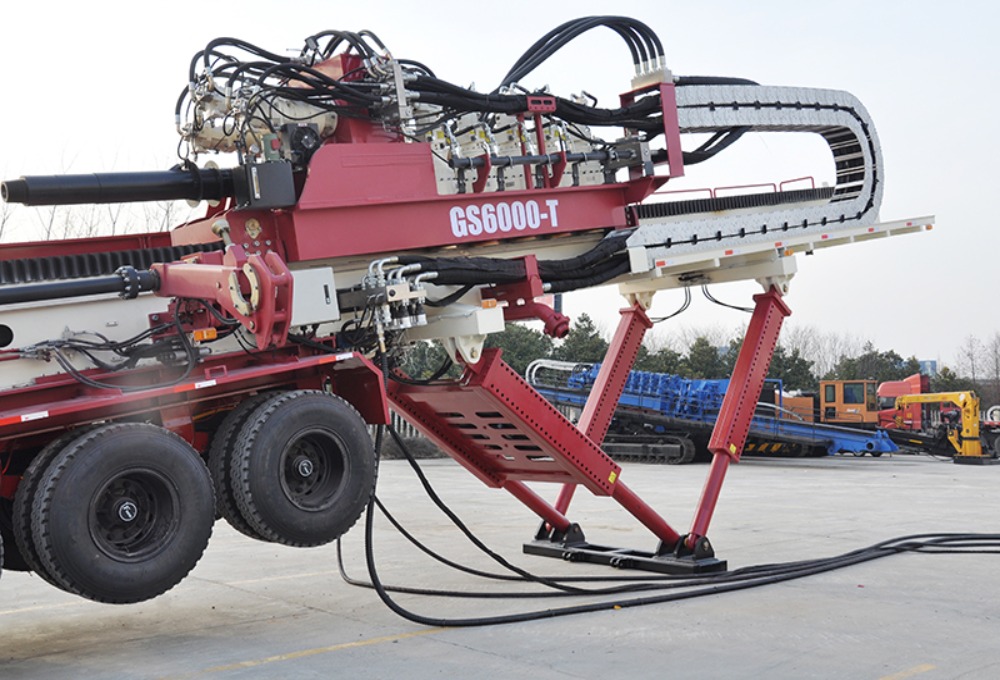

1.Structure complète de la machine : La machine principale et le système d’alimentation ont une structure compacte, une forme compacte, une largeur de 3,5 mètres et une hauteur de 3,6 mètres ; elle répond aux lois et réglementations locales et internationales en matière de transport et est adaptée au transport.
2.Le moteur à émissions à trois étages à commande électronique répond aux exigences nationales en matière d'émissions à trois étages pour les engins de chantier et peut fonctionner de manière flexible en mode double ou simple moteur, ce qui permet d'économiser de l'énergie et de réduire la consommation.

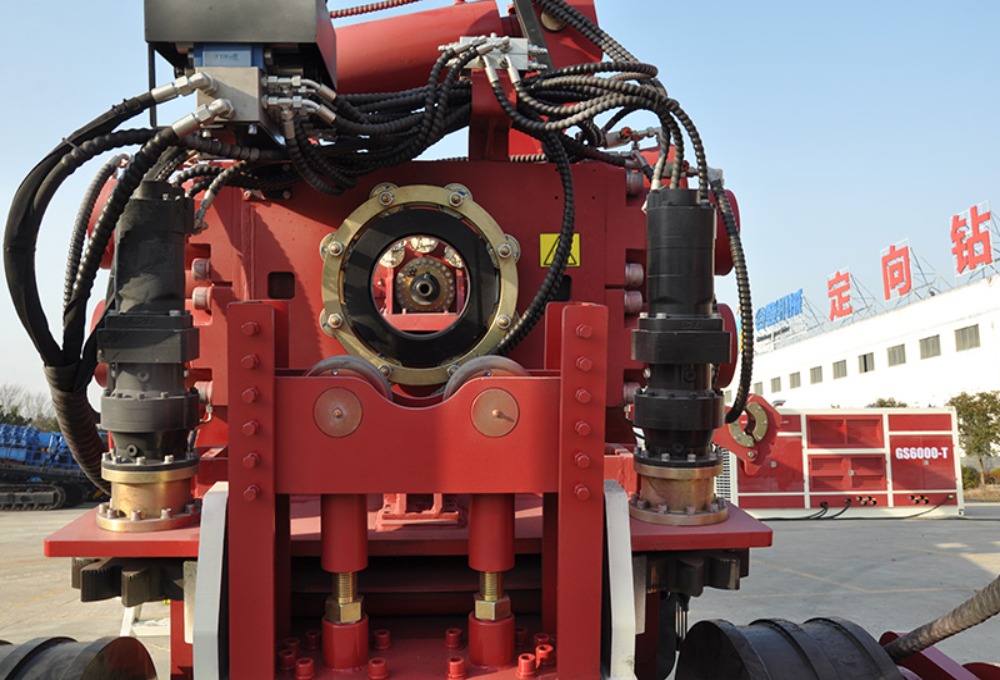

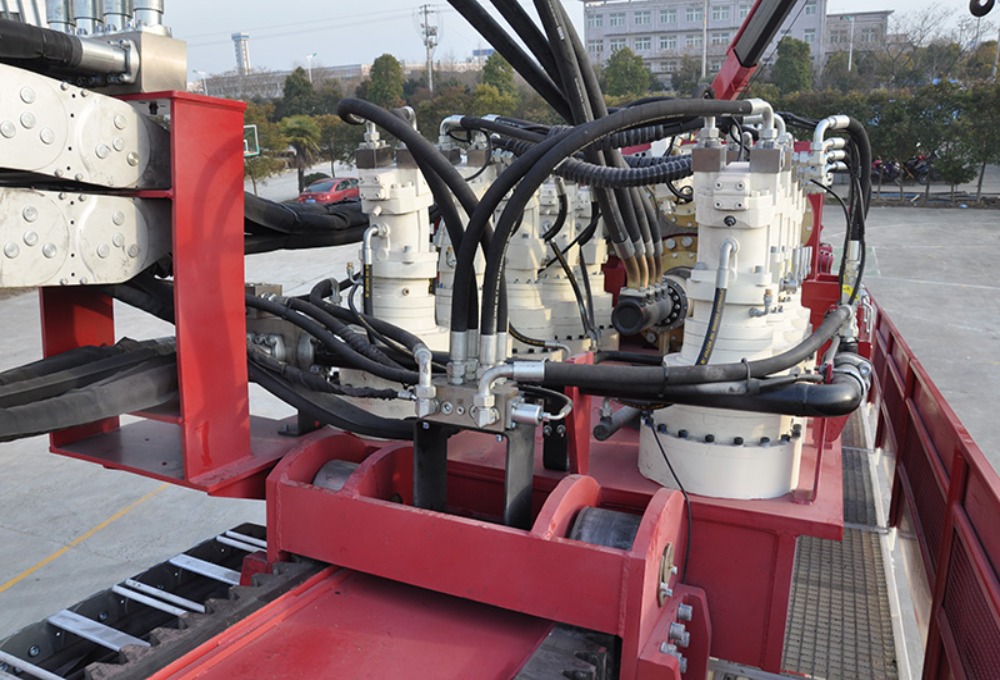

3.La technologie brevetée de fixation à quatre points améliore la rigidité et la résistance de la structure ; comparée au système à trois points, elle comporte plus de cylindres, plus de points de contact et une surface plus grande, ce qui améliore considérablement la résistance de la fixation et le couple de charge.

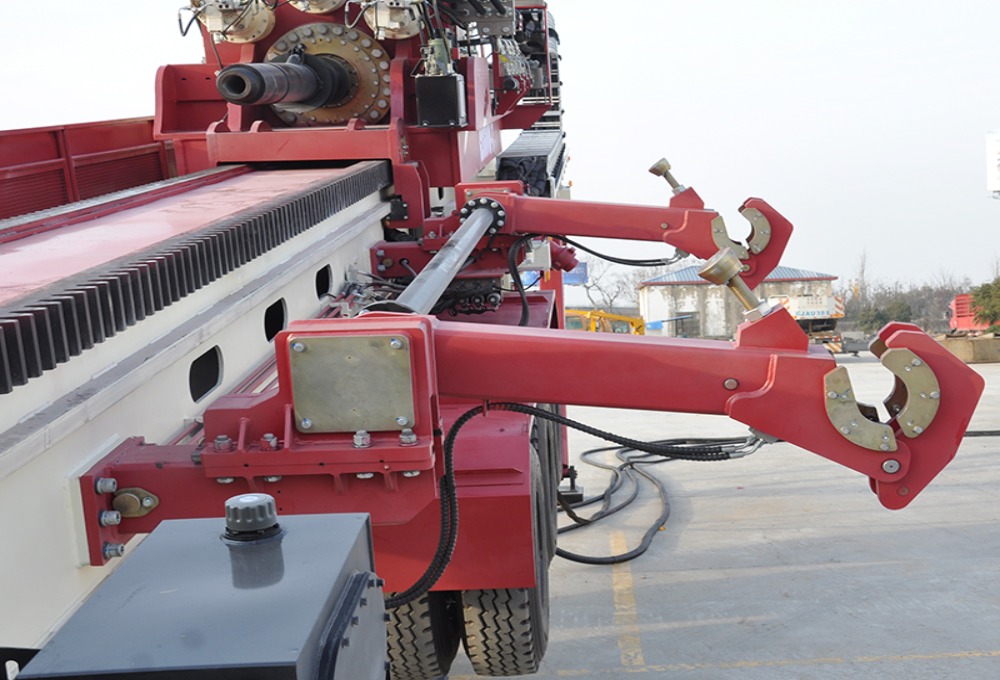

4. Le mécanisme de chargement ferroviaire automatisé, une technologie brevetée de Gudeng, est mature et fiable, avec un degré d'automatisation élevé, économisant la main-d'œuvre et réduisant l'intensité du travail.
application
blanchiment
Soudage par rivetage
Fabrication
Assemblée
Suppression des erreurs
un test
- 1
À quelle configuration le suffixe TS fait-il référence ? S’agit-il d’une installation de forage directionnel horizontal à forte capacité de charge ?
La désignation TS signifie « version intelligente à couple amélioré », une machine de génie civil lourde majeure conçue pour les projets de franchissement de pipelines de grand diamètre et de longue distance.
- 2
À quels scénarios d'ingénierie à grande échelle conviendrait-il ?
Ils sont utilisés pour les traversées sans tranchée de conduites de gaz principales longue distance, de conduites en acier de grand diamètre pour l'adduction d'eau et l'assainissement, et de conduites d'égouts principales en PEHD traversant les autoroutes et les rivières, ainsi que pour la réhabilitation des principaux réseaux de canalisations sur les grands axes routiers urbains.
- 3
Quelle est la force de refoulement maximale et quelle est la plage de diamètres de tuyaux pouvant être tirés en une seule opération ?
Grâce à sa forte force de traction arrière, il peut tirer en une seule fois des tuyaux composites acier-plastique et des tuyaux en acier de diamètre DN300 à DN800, réalisant une distance de traversée stable unique de plus de 500 mètres.
- 4

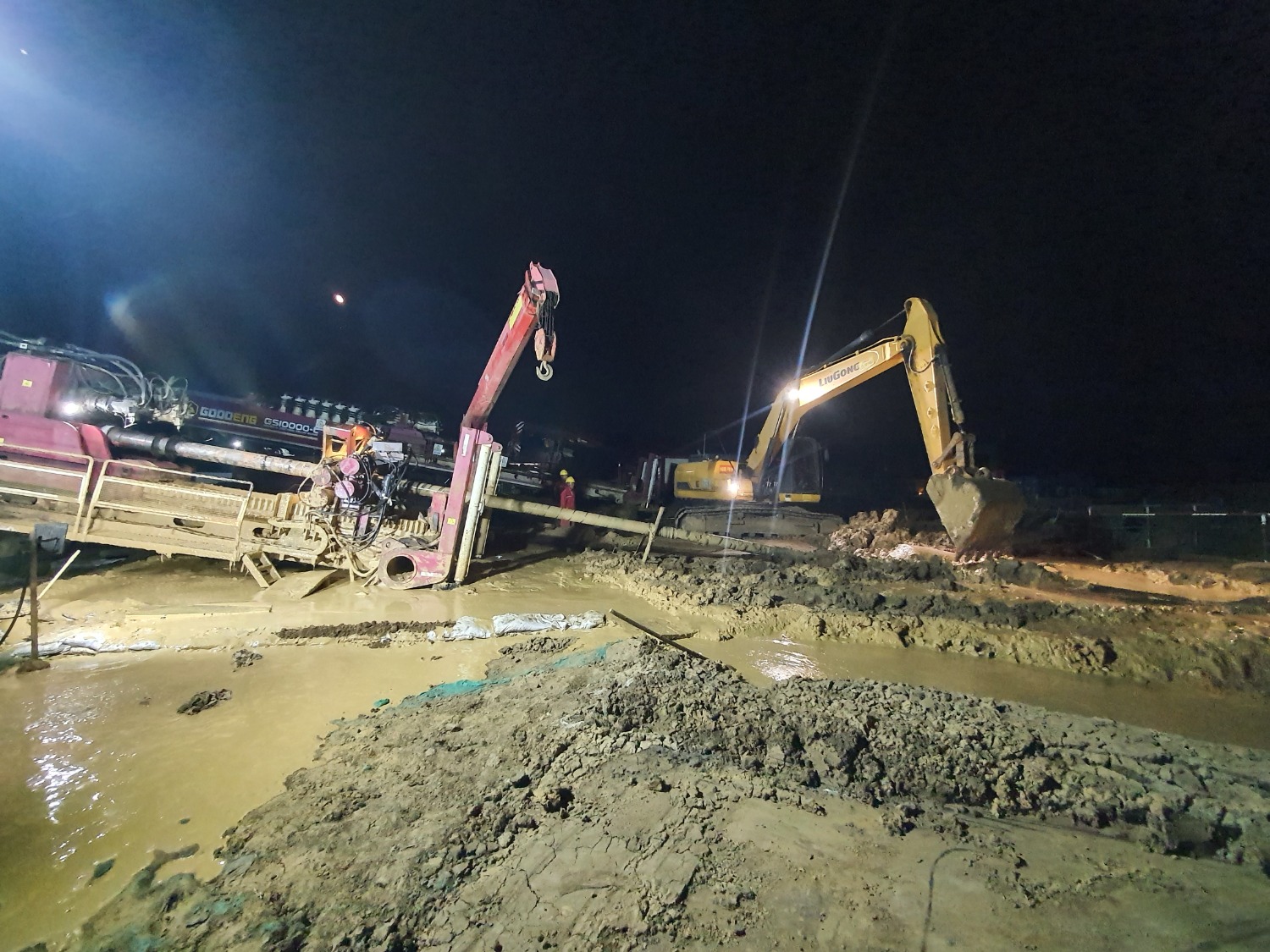

Peut-il forer directement dans les couches rocheuses et les couches de sable denses ?
Il est équipé d'une interface de foret de roche standard et peut forer directement dans des couches rocheuses modérément décomposées lorsqu'il est utilisé avec des rallonges de forage de roche, et possède une grande adaptabilité aux couches géologiques complexes sans nécessiter de remplacement fréquent de l'équipement.
- 5
La version TS prend-elle en charge le diagnostic de pannes à distance ? La surveillance peut-elle être effectuée sans intervention humaine sur les chantiers de construction à l’étranger ?
Dotée d'un système de commande électronique intelligent permettant le transfert de données à distance via le réseau 4G, cette machine assure la surveillance en temps réel du couple, de la force de traction, de la température de l'huile et de la profondeur de forage, facilitant ainsi le dépannage à distance et l'exploitation et la maintenance à long terme sur les sites à l'étranger.
- 6
Le processus de démontage et de transport est-il complexe ? Peut-on le transporter par voie terrestre sur une remorque après démontage ?
Elle présente une structure modulaire et segmentée qui peut être démontée en unité principale, centrale électrique et système de traitement des boues. Son transport s'effectue par semi-remorques plateaux standard sans excéder les dimensions autorisées, que ce soit pour le transport terrestre transfrontalier ou le transport maritime par conteneur.
