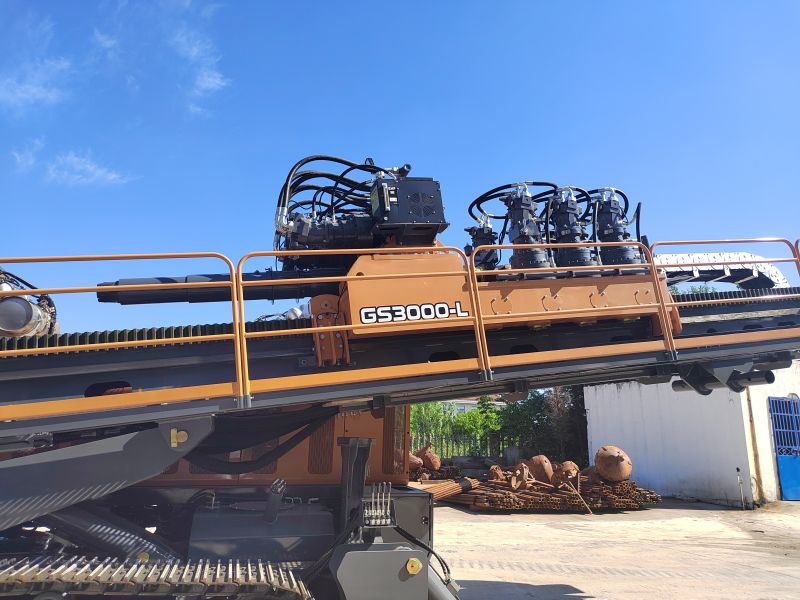

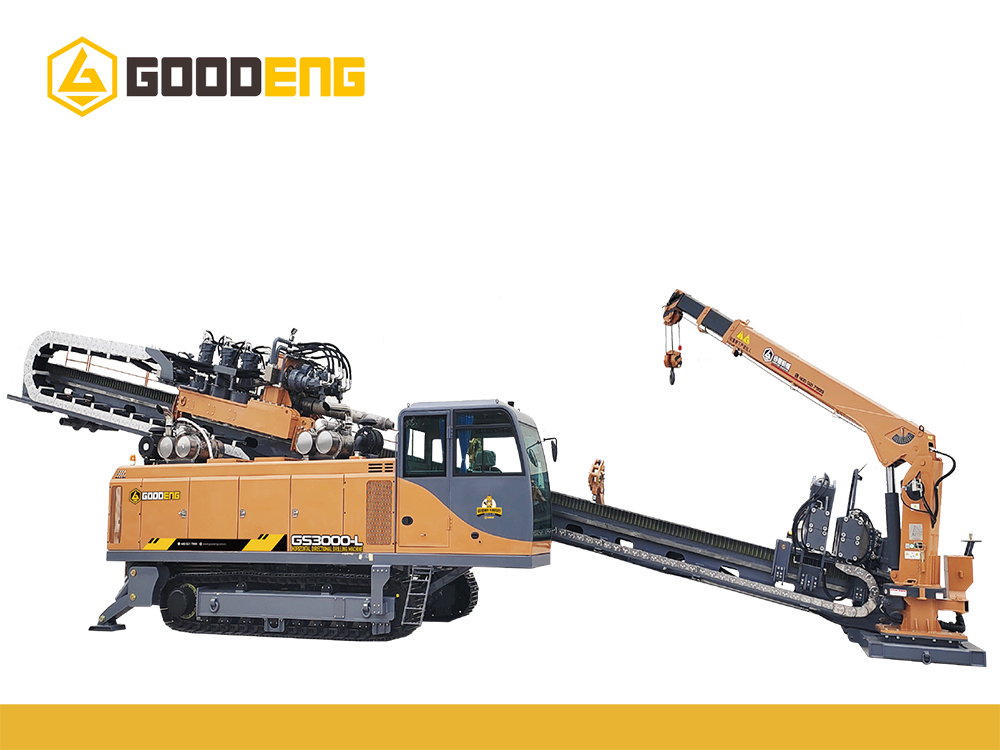

Foreuse directionnelle horizontale Goodeng HDD / Machine de forage / Pelle hydraulique GS3000-LS-1
professeur d'art
| unité métrique | Unité impériale | |
| Poids de l'excavatrice | 52 000 kg | 114 640 livres |
| Dimensions (longueur * largeur * hauteur) | 18260 × 3200 × 3600 mm | 718 × 126 × 142 pouces |
| Force de poussée et de traction maximale | 3000 KN | 674442 lbf |
| Vitesse maximale de poussée et de traction | 35 m/min | 114,83 pi/min |
| Couple maximal | 100 000 N·m | 73756 pi·lb |
| vitesse de rotation maximale | 95 tr/min | 95 tr/min |
| puissance du moteur | 2 × 264 kW | 2 × 354 ch |
| Pente d'escalade maximale | 18° | 18° |
| vitesse de marche | 3 à 5 km/h | 1,86–3,11 mph |
| capacité de la grue | 5 tonnes métriques | 5,51 tonnes courtes |
| angle de forage initial | 9° - 22° | 9° - 22° |
| longueur de traversée suggérée | ≤ 2000 m | ≤ 6561 pieds |
| diamètre de la tige de forage | Φ140/Φ168×9600 mm | Φ5,51"/Φ6,61" × 377,95 po |
| Le Qatar a proposé une expansion | ≤ Φ1800mm | ≤ Φ70,87 po |
- 1. Le système hydraulique se compose des éléments suivants : les fonctions de poussée, de traction, de rotation et de déplacement sont toutes actionnées par un système fermé à commande proportionnelle électrohydraulique.
2.La configuration du système d'alimentation double offre la flexibilité nécessaire pour répondre aux exigences de différentes conditions de travail, avec la possibilité de faire fonctionner un moteur simple ou double.
En cas de défaillance du système hydraulique ou du moteur, le reste du système peut continuer à fonctionner normalement, assurant ainsi la sécurité des opérations de construction.
3. Les brides avant et arrière peuvent être séparées et l'embrayage flotte complètement librement, offrant une flexibilité améliorée.
4.La broche flottante est utile pour protéger les vis de la tige de forage.
5.La poutre flottante facilite l'ascension et le transport, et l'angle de descente est facilement réglable.
6.Le système de commande de marche linéaire proportionnelle assure la sécurité des opérations de marche, de chargement et de déchargement, tant pour la machine que pour l'opérateur.
7. La poignée de commande électronique est simple, fiable et très sensible.
8.L'habitacle de la voiture est spacieux et le siège réglable offre un confort supplémentaire au conducteur.
9.Pour améliorer les capacités opérationnelles de l'équipement, le système hydraulique présente une conception à grand débit, une haute pression et une disposition mécanique en vallée.
Le système hydraulique utilise une conception à haut débit et haute pression pour améliorer les performances de l'équipement et est équipé d'un port de vanne de contrôle de type cartouche, développé par Gooding Machinery Co., Ltd.
La perte de pression du système peut être réduite d'environ 50 %.
10.Le système de commande électro-hydraulique combiné de Goodeng Machinery permet un contrôle adaptatif de la machine principale en fonction des différentes conditions de travail et des conditions géologiques, améliorant ainsi les performances de la machine principale sur le chantier.
L'autorégulation adaptative du dispositif hôte, en fonction de ses conditions de fonctionnement variables et de sa situation géographique, peut améliorer l'efficacité de sa construction d'environ 30 %. Le système est configuré en deux modes : fonctionnement automatique et fonctionnement manuel.
Paramètres principaux

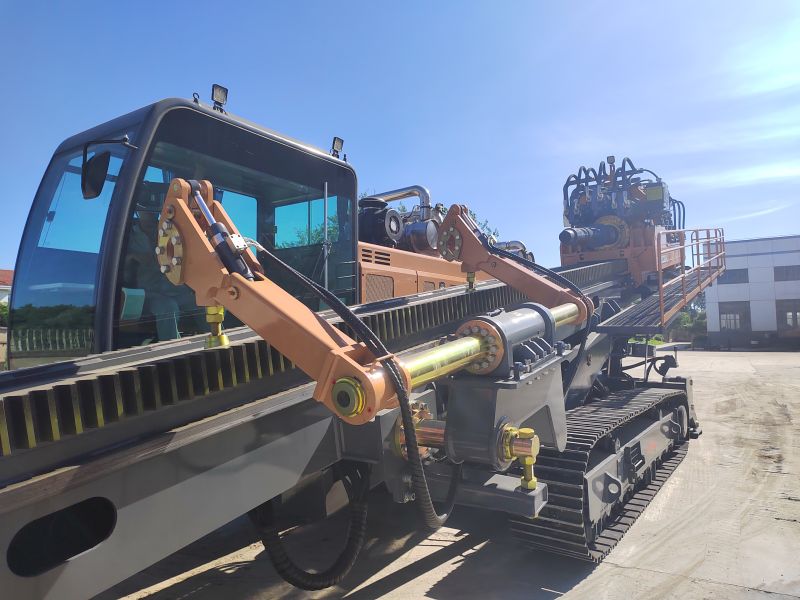

Mécanisme de relevage à quatre bras
manipulateur rotatif
Pompe à boue montée sur camion (en option)
Équipé d'une grue sur camion de 5 tonnes. 5 sièges conducteur panoramiques relevables ;

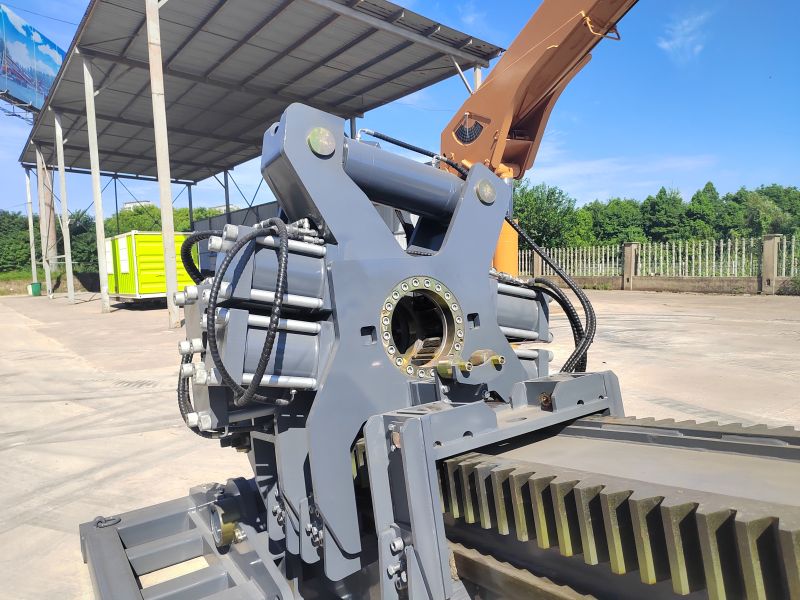

Les fixations avant et arrière sont séparables et flottent librement.
Chenille en acier avec plaques de caoutchouc externes, marche contrôlée par câble, 2 vitesses réglables
