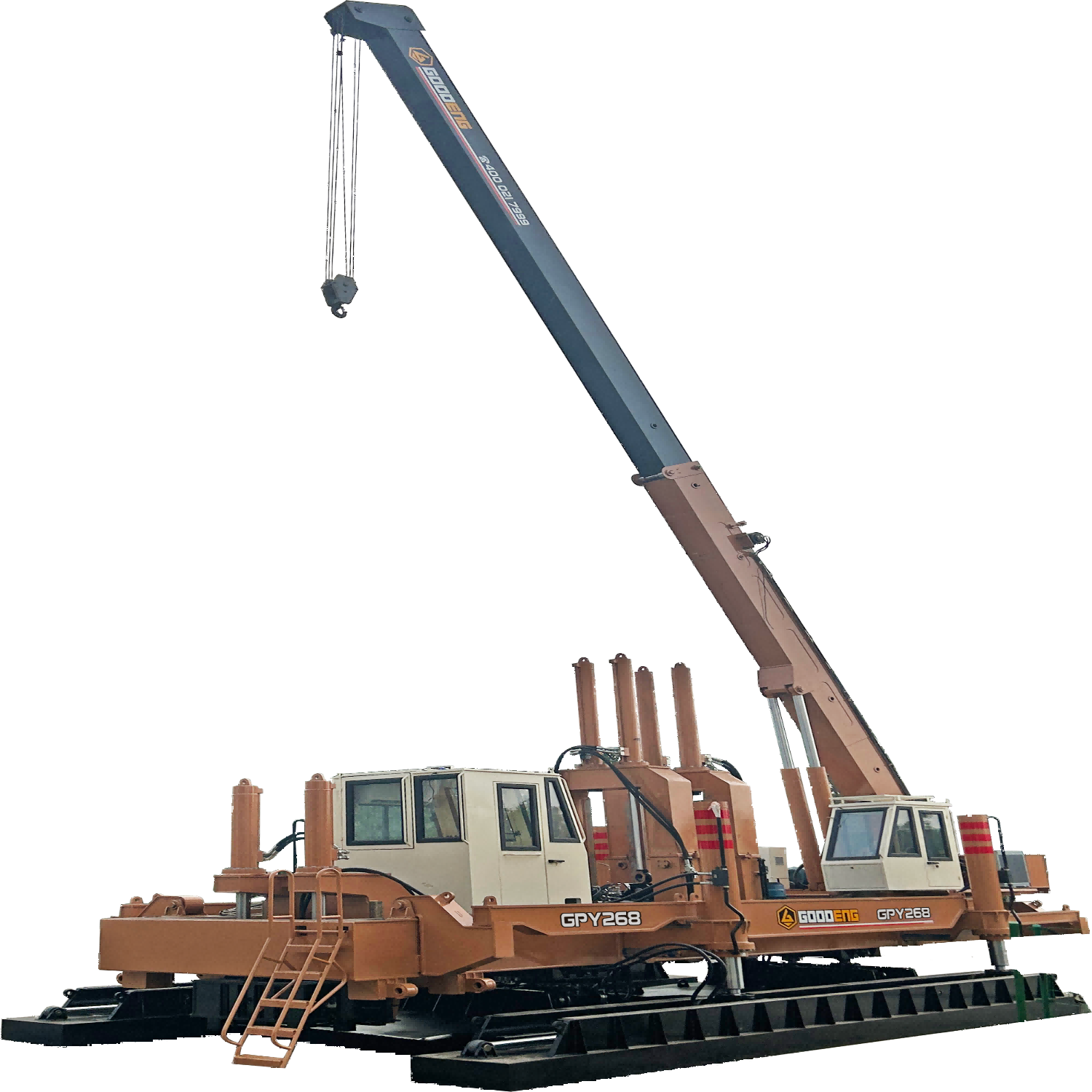

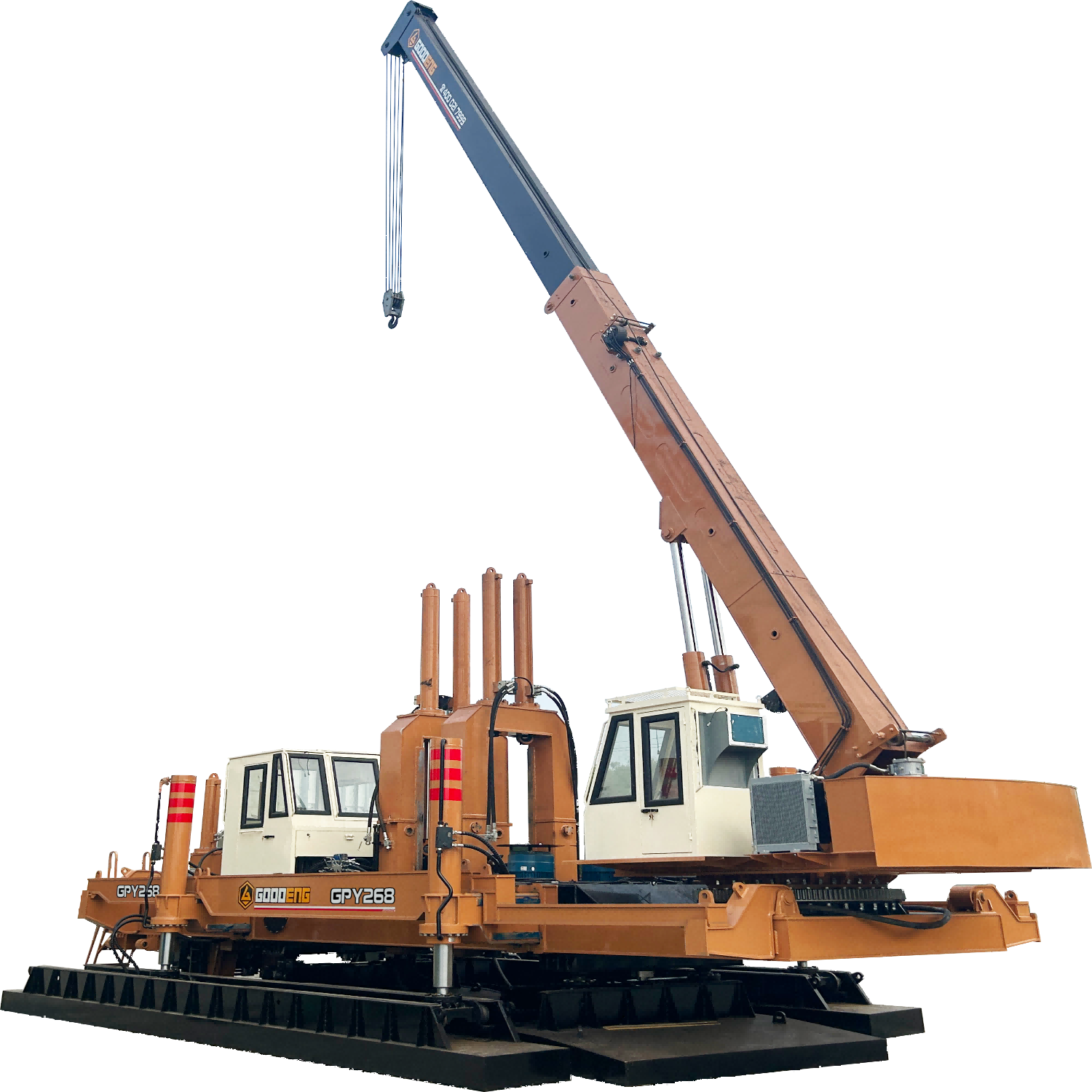

Machine de battage de pieux statique hydraulique Goodeng/GPY268/bateau de battage de pieux/machine pour entrepreneurs
Paramètre technique
| Unité métrique | Unité impériale | ||
| Force de pressage maximale du tas | 268(tf) | 268(tf) | |
| vitesse de pieutage | Haut | 7,5 (m/min) | 15,37 (pi/min) |
| Faible | 1,2 (m/min) | 3,6 (pi/min) | |
| Coup de pile | 1,6(m) | 52,5 pieds | |
| Rythme | Longitudinal | 3,0( m ) | 9,84 pieds |
| Horizontal | 0,6(m) | 2 pieds | |
| Plage d'angles | 11 (°) | 11 (°) | |
| Coup de montée | 0,9(m) | 2,95 pieds | |
| boîte de serrage de pieux | 5022 | 5022 | |
| Pile carrée | Min. | □ 300 mm | □11,8 (po) |
| Max. | □500 (mm) | □19,7 (en pouces) | |
| Pile ronde | Min. | φ300 (mm) | φ11,8 (po) |
| Max. | φ500 (mm) | φ19,7 (po) | |
| Espace d'empilement latéral | 0,9(m) | 35 (en pouces) | |
| espace de pieutage d'angle | 1,2(m) | 47 (en pouces) | |
| Soulever des poids | 12(T) | 26455 (lb) | |
| Longueur de levage du pieu | 14(m) | 551 (en) | |
| Pression de chargement | Long pont | 106 (kPa) | 1,06 (bar) |
| Pont court | 135 (kPa) | 1,35 (barre) | |
| Dimension | Longueur de travail | 11(m) | 433 (en pouces) |
| Largeur de travail | 6,31(m) | 248 (en pouces) | |
| Hauteur de transport | 3,05(m) | 120 (en pouces) | |
- Il se compose principalement de deux longs ponts, de deux vérins de translation longitudinale et de quatre chariots mobiles. Le changement de position relative entre le fuselage et le long pont est réalisé par l'expansion et la contraction des deux vérins de translation longitudinale.
- L'ensemble de la machine est raccordé au réseau électrique triphasé standard de 380 V, 50 Hz, alimenté par le groupe motopompe. Ce dernier utilise un démarrage étoile-triangle afin de réduire l'impact du courant sur le réseau. Le système électrique est protégé contre les courts-circuits, les surcharges et les défauts de phase, et intègre des dispositifs de protection contre les fuites de courant et les défauts de mise à la terre.
application
BLANCHIMENT
SOUDAGE PAR RIVETAGE
USINAGE
ASSEMBLAGE
DÉBOGAGE
ESSAI
- 1
Quelle est la force de pression maximale admissible pour le pieu GPY268 ? À quelles conditions géologiques complexes convient-il ?
Force maximale : 268 tonnes. Vitesse : environ 7,5 m/min, course : 1,6 m. Convient aux sols meubles, argileux et sableux. Fiabilité éprouvée sur des chantiers internationaux, garantissant une qualité de pieu stable.
- 2
Quels sont les avantages exceptionnels du GPY268 en matière d'efficacité énergétique et de protection de l'environnement ?
Système hydraulique à puissance constante : silencieux, sans vibrations ni pollution. Groupe motopompe/moteur adapté et retour d’huile rapide réduisant le temps de levage du caisson de serrage et accélérant la construction. Idéal pour les sites urbains denses et étroits, favorisant une construction écologique.
- 3
Quels sont les avantages du système de commande électrique de démarrage abaisseur étoile-triangle du GPY268 ? Est-il sûr ?
Le démarrage étoile-triangle réduit l'impact du courant réseau. Sécurité électrique : protection contre les courts-circuits, les surcharges, les défauts de phase, les fuites de courant et les défauts de mise à la terre. Améliore la fiabilité des sites complexes et réduit les risques de pannes liées à l'alimentation électrique.
- 4
Comment fonctionne le service d'entreposage à l'étranger et de livraison rapide de GPY268 ?
Modèle international performant avec une filiale en Malaisie et un entrepôt local pour une livraison rapide et un approvisionnement d'urgence. En avril 2026, une unité a été acheminée en express à Ipoh, en Malaisie. Ce réseau international professionnel permet une réactivité optimale et aide les clients à respecter leurs délais.
- 5
Avec quels types et tailles de pieux le GPY268 est-il compatible ?
Carré : 300 à 500 mm ; rond : φ300 à φ500 mm. Structure à piles latérales intégrée, montage possible dans trois directions. Encombrement latéral : 0,9 m, encombrement d’angle : 1,2 m – idéal pour les espaces restreints. Personnalisation possible.
- 6
Quelles sont les mesures d'assurance qualité mises en place par GPY268 pour son système hydraulique et ses composants clés ?
Système hydraulique haute fiabilité, composants clés forgés pour une longue durée de vie. Conception unique des canalisations garantissant propreté et fiabilité. Mécanisme de déplacement : vérins hydrauliques à réarmement automatique et compensation de rotation, faible pression au sol pour les sites complexes.
- 7
Quelles sont les caractéristiques ergonomiques du GPY268 en termes de facilité d'utilisation et de confort ?
Déplacement sur chenilles entièrement hydraulique (mouvement longitudinal/transversal automatique et direction pivotante). La commande par automate programmable simplifie l'utilisation et réduit la charge de travail de l'opérateur. (Confort de cabine similaire à celui du GPY208 avec climatisation de série).
