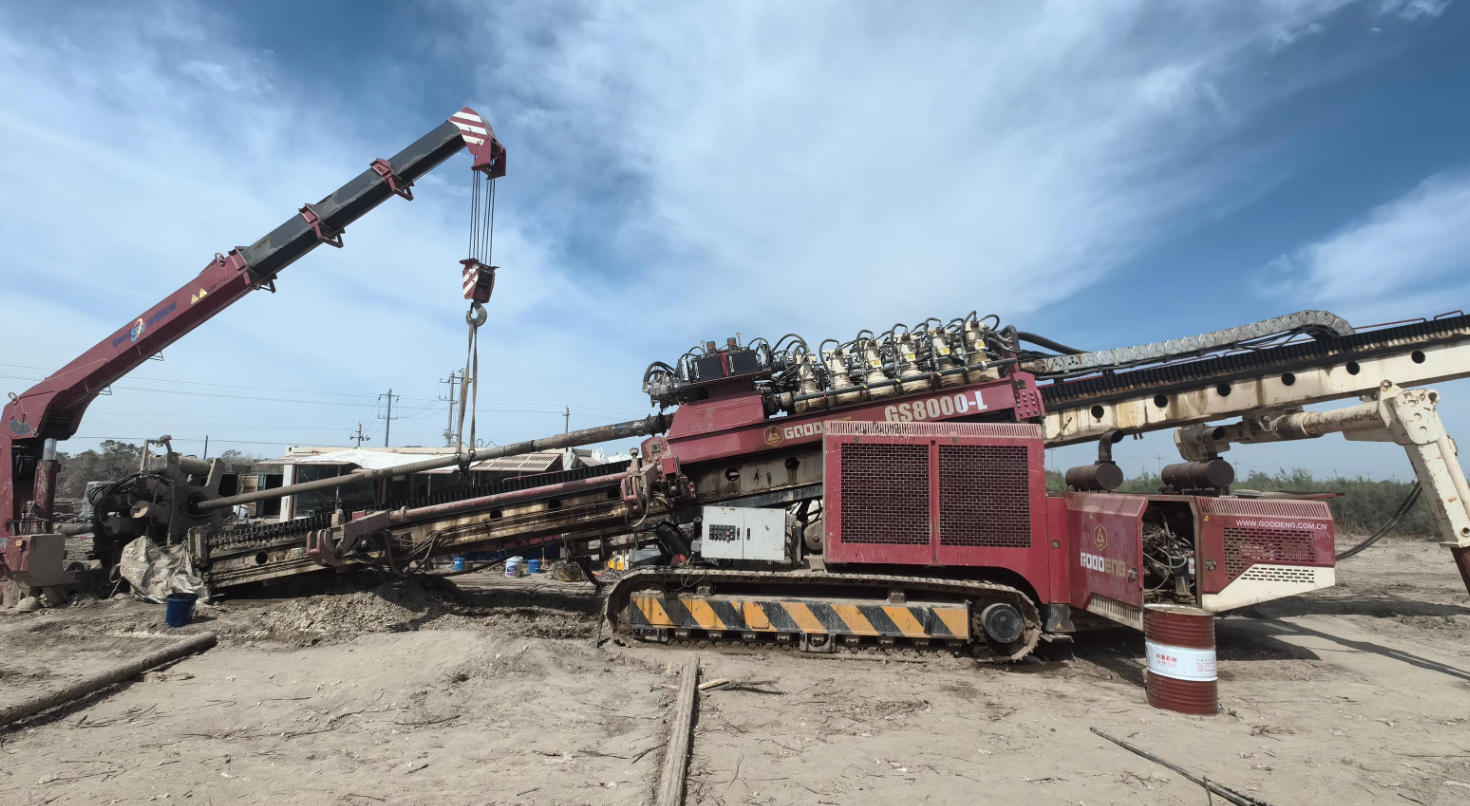

Perforadora direccional horizontal sin zanja Goodeng HDD GS8000T-LS/máquina perforadora de tierra horizontal hidráulica para perforación de tuberías en carreteras
Parámetro técnico
| Unidades métricas | Unidades imperiales | |
| Peso | 67000 kg | 147709 libras |
| Fuerza máxima de empuje y de retracción | 8100 kN | 1820952 libras |
| Par máximo | 240000N·m | 177015 lb·pie |
| Potencia del motor | 3*410kW | 3*550 hp |
| Presión máxima de trabajo | 35 MPa | 350 bar |
| Ángulo de entrada | 9°-16° | 9°-16° |
| Tamaño de la varilla de perforación | Φ168-254x9600 mm | Φ6,61-10x378 pulgadas |
| Sugerir diámetro de escariado. | ≤2000 mm | ≤79 pulgadas |
| Dimensiones (largo x ancho x alto) | 21600x2700x3900 mm | 850×106×154 pulgadas |
| Velocidad máxima de empuje y retroceso | 42 m/min | 138 pies/min |
| Velocidad máxima de rotación | 90 rpm | 90 rpm |
| Fuerza de sujeción máxima | 4400 kN | 989160 libras |
| Capacidad de Crance | 8T | 17637 libras |
| Pendiente máxima de ascenso | 18° | 18° |
| Diámetro del canal de la tubería de lodo | 4 pulgadas | 4 pulgadas |
| Longitud de cruce sugerida | ≤3000 m | ≤9800 pies |
- La caja de engranajes está montada en la parte delantera y el subconjunto de accionamiento rotatorio es más corto, lo que protege la rosca de la varilla de perforación, reduce el grado de daño y prolonga la vida útil de la varilla.
- Caja de engranajes con estructura de doble capa, diseñada con estándares dobles de rigidez y resistencia de elementos finitos, la resistencia de la caja de engranajes es inexpugnable.
- El diseño empotrado de la caja de cambios mejora completamente la fuerza de la misma bajo la máxima fuerza de empuje y tracción.
- El diseño flotante del husillo del cabezal motorizado protege completamente la rosca de la tubería de perforación.
solicitud
BLANQUEANDO
SOLDADURA DE REMACHES
MECANIZADO
ENSAMBLAJE
DEPURACIÓN
PRUEBAS
- 1
¿Para qué se utiliza el GOODENG GS8000T-LS?
La GS8000T-LS es una perforadora direccional horizontal (HDD) de alta resistencia diseñada para proyectos de tuberías sin zanja de gran diámetro y larga distancia, incluyendo oleoductos y gasoductos, tuberías de agua y cruces de infraestructura importantes.
- 2
¿Cuál es la fuerza de retracción máxima del GS8000T-LS?
El GS8000T-LS proporciona una fuerza máxima de empuje y tracción de 8100 kN, lo que lo hace adecuado para proyectos exigentes de perforación direccional horizontal a gran escala.
- 3
¿Cuál es el par máximo del GS8000T-LS?
El par de rotación máximo es de 240.000 N·m, lo que proporciona una gran potencia de rotación para operaciones de perforación y escariado de gran diámetro.
- 4
¿Cuál es la longitud máxima de cruce recomendada?
La longitud de cruce recomendada es de hasta 3.000 metros, dependiendo de las condiciones geológicas, el tamaño del oleoducto, el diseño de la perforación y los requisitos del proyecto.
- 5
¿Cuál es el diámetro máximo de escariado recomendado?
El diámetro máximo de escariado recomendado es de hasta 2000 mm, lo que hace que la GS8000T-LS sea adecuada para la instalación de tuberías de gran diámetro.
- 6
¿Qué barras de perforación se utilizan con la GS8000T-LS?
La máquina está diseñada para varillas de perforación de Φ 168 – 254 mm con una longitud estándar de 9,6 metros. El tamaño y la cantidad de varillas de perforación adecuados deben seleccionarse según los requisitos del proyecto.
- 7
¿El GS8000T-LS dispone de un sistema automático de carga de varillas de perforación?
Sí. La GS8000T-LS está equipada con un mecanismo automático de carga de varillas de perforación, lo que reduce la manipulación manual y mejora la eficiencia de la perforación durante las operaciones de larga distancia.
- 8
¿Cómo puedo elegir la configuración adecuada para mi proyecto GS8000T-LS?
La configuración debe determinarse según la longitud del cruce, el diámetro de la tubería, el diámetro del ensanchamiento, las condiciones geológicas, los requisitos de las varillas de perforación y los requisitos de circulación del lodo. Puede proporcionarnos la información de su proyecto y el equipo técnico de GOODENG le recomendará la configuración adecuada.
