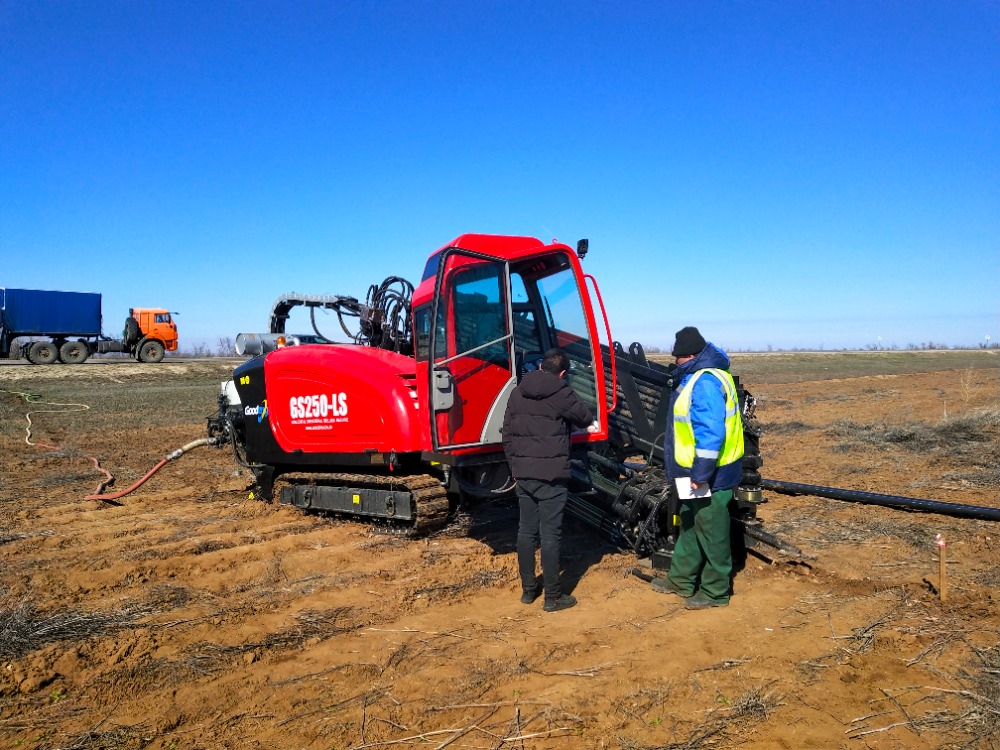

Goodeng (Hersteller) GS250-LS Grabenlose HDD-Bohranlage (Hydraulikraupenmaschine) für unterirdische Verlegung von Rohrleitungen, Versorgungskabeln und Glasfaserkabeln
Technischer Parameter
| Metrische Einheit | Imperiale Einheit | |
| Gewicht | 9200 kg | 20283 Pfund |
| Abmessungen (L x B x H) | 6950×2160×2400 mm | 273×85×94 Zoll |
| Maximale Schub- und Rückholkraft | 255/375 kN | 57363/84292 lbf |
| Maximale Schub- und Rückzugsgeschwindigkeit | 45 m/min | 148 Fuß/Minute |
| Maximales Drehmoment | 8100 N·m | 5976 ft·lb |
| Maximale Drehzahl | 190 U/min | 190 U/min |
| Motorleistung | 110 kW | 148 PS |
| Maximaler Förderstrom der Schlammpumpe | 250 l/min | 66 gpm |
| Gehgeschwindigkeit | 2,5-4 km/h | 1,6-2,5 mph |
| Maximaler Schlammpumpendruck | 8 MPa | 1160 psi |
| Eintrittswinkel | 22° | 22° |
| Maximaler Steigungsgradient | 17° | 17° |
| Bohrstangengröße | φ60×3000 mm | φ2,36×118 Zoll |
| Kapazität des Bohrgestängekastens | 48 Stück (4*12) | 48 Stück (4*12) |
| Empfohlener Reibdurchmesser | ≤φ800 mm | ≤ F31,5 In |
| Vorschlag zur Kreuzungslänge | ≤300 m | ≤984,25 Fuß |

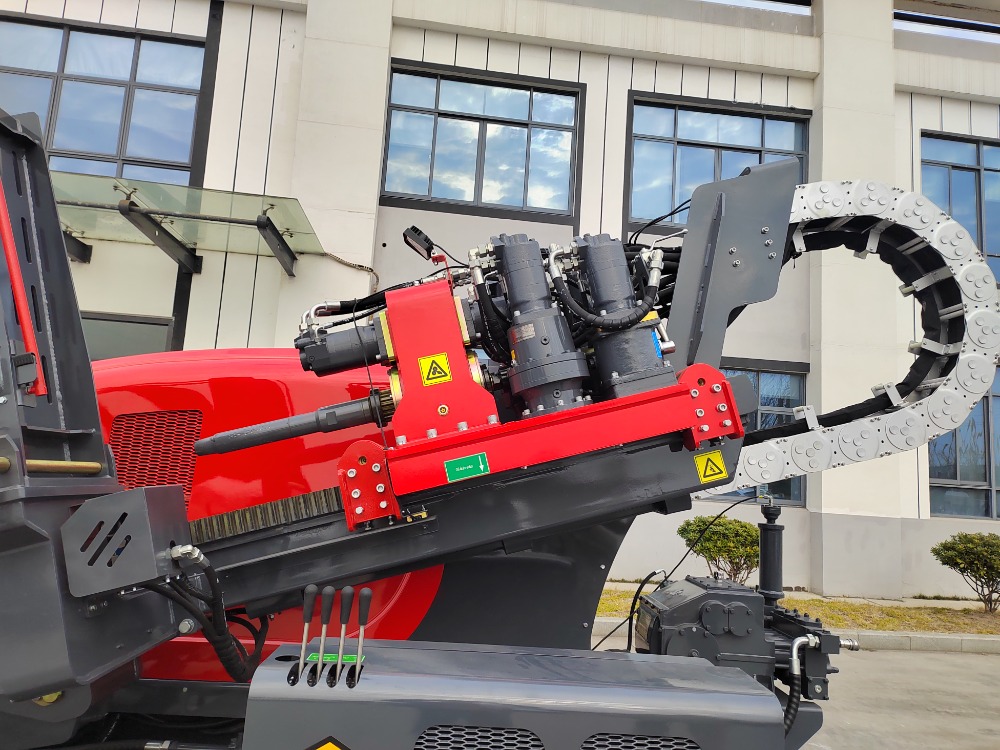

- Die Rotation wird direkt vom drehmomentstarken Motor von Eaton (USA) angetrieben, der sich durch hohes Drehmoment, stabile Leistung und zweistufige Geschwindigkeitsregelung auszeichnet. Für den Vorschub und Zug ist ebenfalls ein Eaton-Motor (USA) mit dreistufiger Geschwindigkeitsregelung verbaut. Die Baugeschwindigkeit ist branchenweit führend. Der Antriebskopf bietet erhöhte Leistung und erweitert die Einsatzmöglichkeiten im Bohr- und Konstruktionsbereich.
- Ausgestattet mit einer hydraulischen Zahnradpumpe in Militärtechnik. Schienenführungssteuerung, komfortabel für Be- und Entladung sowie Handhabung.

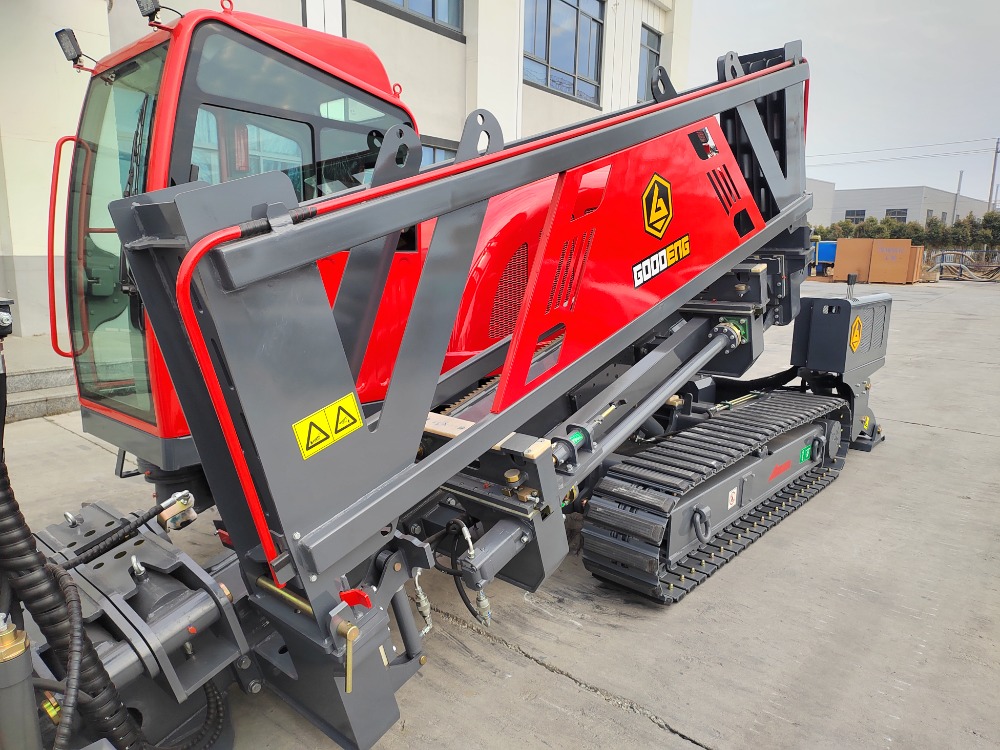

- Die von uns patentierte Viergelenk-Auslegerkonstruktion wird für den Hauptträger verwendet, um einen großen Einfahrwinkel sowie einen stabilen Betrieb der Maschine zu gewährleisten.

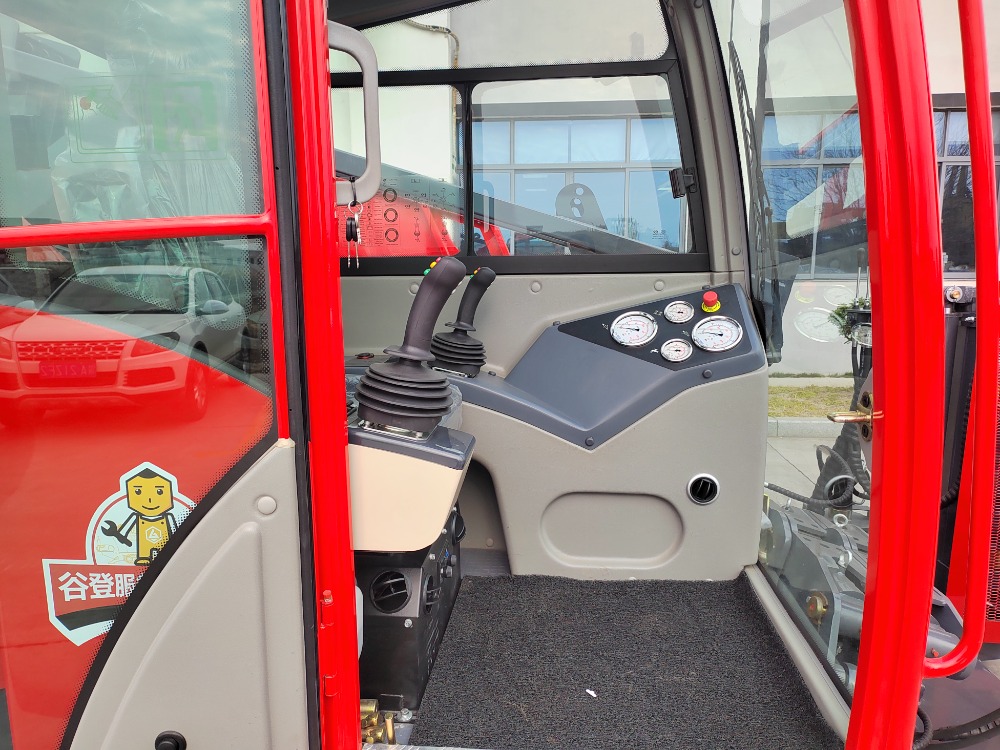

- Der OP-Tisch ist ergonomisch gestaltet und bietet hohen Bedienkomfort sowie eine deutliche Reduzierung der Ermüdung des Personals. Die Kabine verfügt über ein weites Sichtfeld und einen bequemen Sitz.
- Ausgestattet mit einem Ф60×3000mm Bohrgestänge, benötigt es wenig Platz und erfüllt die Anforderungen an effizientes Bauen auf kleinen Baustellen.

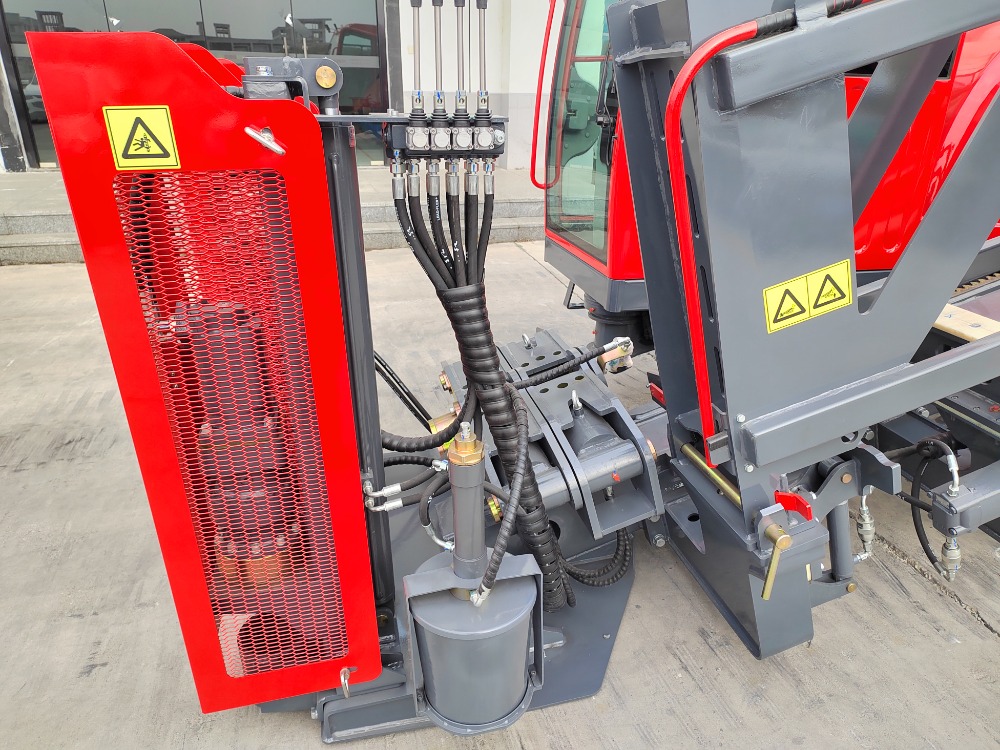

- Schub- und Rückstellbewegung sowie Drehung erfolgen über einen Multifunktionsgriff, der von einem Pilotventil gesteuert wird und daher einfach und unkompliziert zu bedienen ist.
- Die elektrische Auslegung ist vernünftig, die Ausfallrate ist gering und die Wartung ist einfach.
- Die Bohrmaschine zeichnet sich durch ein ansprechendes Design und einfache Wartung aus und spiegelt damit voll und ganz die „menschenorientierte“ Designvision wider.
- Neu gestaltetes Armaturenbrett, optionaler DCI Aurora Farbdisplay, kann die Parameter der jeweiligen Bohrmaschine aufzeichnen.
Anwendung
LACKIERUNG
Nietschweißen
BEARBEITUNG
MONTAGE
DEBUGGING
TESTEN
- 1
Für welche Art von Projekten eignet sich der GS250-LS?
Die GS250-LS ist für kleine bis mittlere HDD-Projekte wie beispielsweise die Installation von Glasfaserkabeln konzipiert.
Stromkabelkreuzungen
Installation von Wasserleitungen
Gasverteilungsleitungen
Städtische Versorgungsanlagen
Straßen- und Stadtübergänge - 2
Welche Rohrgröße kann der GS250-LS installieren?
Die Maschine wird für Rohrleitungsinstallationen bis zu einem Außendurchmesser von ca. 800 mm empfohlen, abhängig von: Bodenbeschaffenheit, Kreuzungslänge, Rohrmaterial und Aufweitungsstrategie.
- 3
Welche optionalen Funktionen sind verfügbar?
Automatischer Stangenladekasten, automatischer Fetteinspritzer, hydraulisches Ankersystem und klimatisierte Kabine
- 4
Wie viele Bediener werden benötigt?
Ein typisches HDD-Team besteht aus: einem HDD-Bediener, einem Ortungs-/Verfolgungsspezialisten, einem Schlammmischtechniker und 1–2 Assistenten.
Mit der optionalen automatischen Stangenzuführung kann der Arbeitsaufwand weiter reduziert werden. - 5
Wie sieht es mit der Garantiezeit aus?
12 Monate nach Versand oder 2000 Arbeitsstunden, je nachdem, was zuerst eintritt.
- 6
Wie werden Kundendienst und Ersatzteile im Ausland gewährleistet?
Wir bieten Unterstützung bei der Installation und Inbetriebnahme der Geräte vor Ort, Schulungen zur Bedienung, technischen Online-Support und Ferndiagnose von Fehlern.
Wir haben Unternehmen oder Büros in vielen Ländern. - 7
Wie erhalte ich ein Angebot?
Die Preise für die Ausrüstung hängen von den Projektanforderungen, dem Zielhafen und der Bestellmenge ab. Wir empfehlen eine ausführliche Kommunikation, um ein detailliertes Angebot zu erhalten.
- 8
Wie sieht es mit der Lieferzeit aus?
Die Ware wird innerhalb von 15 Tagen nach Eingang der Anzahlung versandt. In Ausnahmefällen sind Anpassungen möglich.
