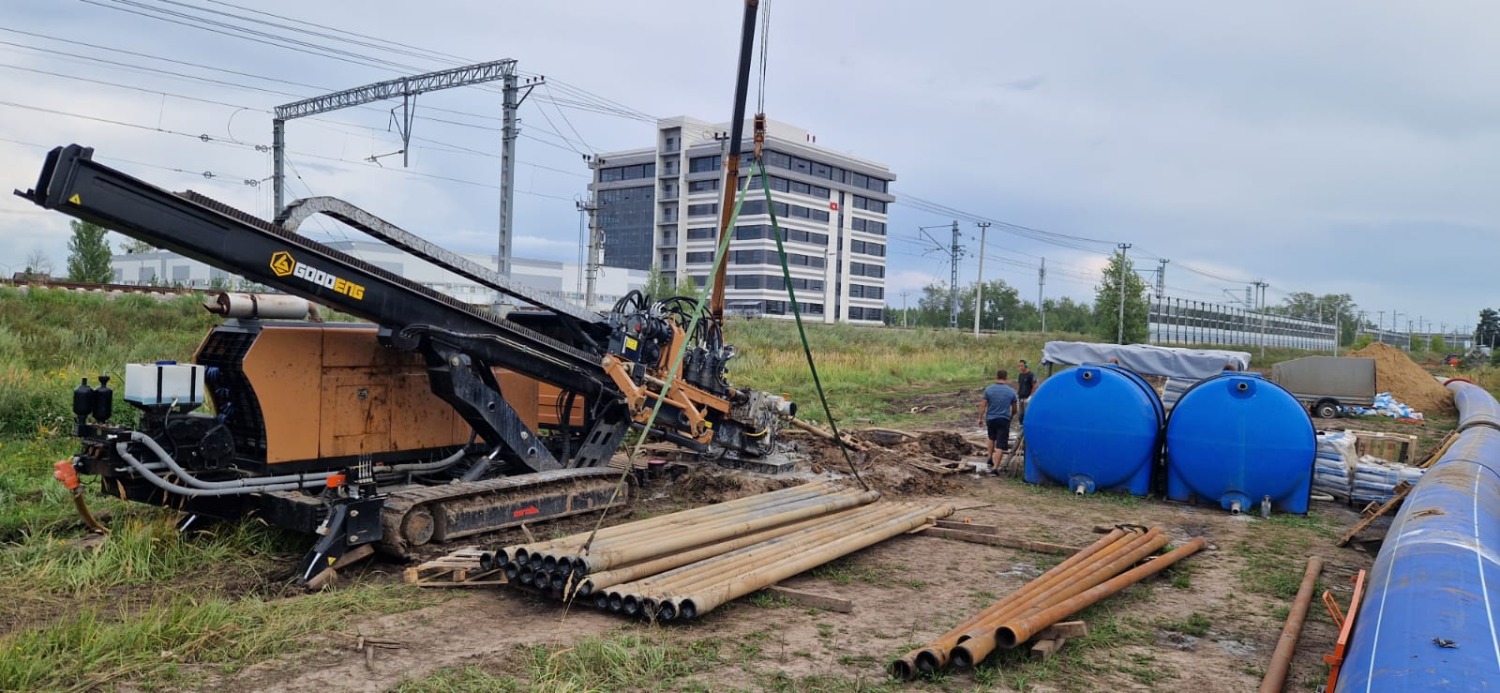

Goodeng Machine GS1000-LS Grabenlose HDD Horizontal-Richtbohranlage
Technischer Parameter
| Metrische Einheit | Imperiale Einheit | |
| Gewicht | 20000 kg | 44092 Pfund |
| Abmessungen (L x B x H) | 10900×2550×3250 mm | 429×100×108 Zoll |
| Maximale Schub- und Rückholkraft | 1070 kN | 240603 lbf |
| Maximale Schub- und Rückzugsgeschwindigkeit | 55 m/min | 180,4 Fuß/Minute |
| Maximales Drehmoment | 45000 N·m | 33190 ft·lb |
| Maximale Drehzahl | 110 U/min | 110 U/min |
| Motorleistung | 264 kW | 354 PS |
| Maximaler Förderstrom der Schlammpumpe | 800 l/min | 211,3 gpm |
| Gehgeschwindigkeit | 3–5 km/h | 1,86–3,11 mph |
| Maximaler Schlammpumpendruck | 10 MPa | 1450 psi |
| Eintrittswinkel | 10°–19° | 10°–19° |
| Maximaler Steigungsgradient | 17° | 17° |
| Bohrstangengröße | Φ114/Φ127×6000 mm | Φ4,49/Φ5,0×236,22 Zoll |
| Krankapazität | 3t | 3,31 Short Tons |
| Empfohlener Reibdurchmesser | ≤ Φ1400 mm | ≤ Φ55,12 Zoll |
| Vorschlag zur Kreuzungslänge | ≤1000 m | ≤ 3280,84 Fuß |

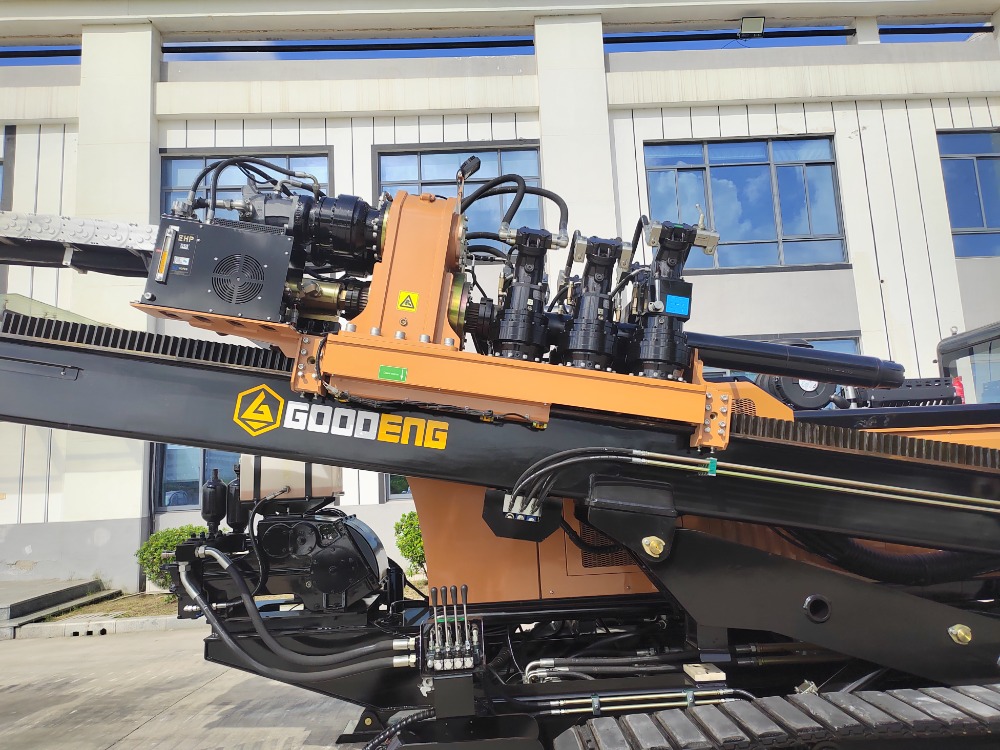

- Schub- und Rückholvorrichtung ist mit einem deutschen Rexroth/Sunny-Motor mit einfacher Getriebestruktur und zuverlässiger Leistung ausgestattet. Die Rotation erfolgt über einen Rexroth-Motor. Schub- und Rückholvorrichtung verfügt über eine mehrstufige variable Drehzahl und die Schub- und Rückholkraft kann auf bis zu 1500 kN erhöht werden. Die Arbeitseffizienz und Geschwindigkeit sind branchenführend;
- Ausgestattet mit einem international bekannten Motor, der eine mehrstufige Drehzahlregelung ermöglicht und die Arbeitseffizienz erheblich steigert.
- Ausgestattet mit einem Zweigangmotor, der eine Geschwindigkeit von bis zu 5 km/h ermöglicht. Für kurze Transportstrecken auf der Baustelle ist kein Verladen auf einen LKW erforderlich.

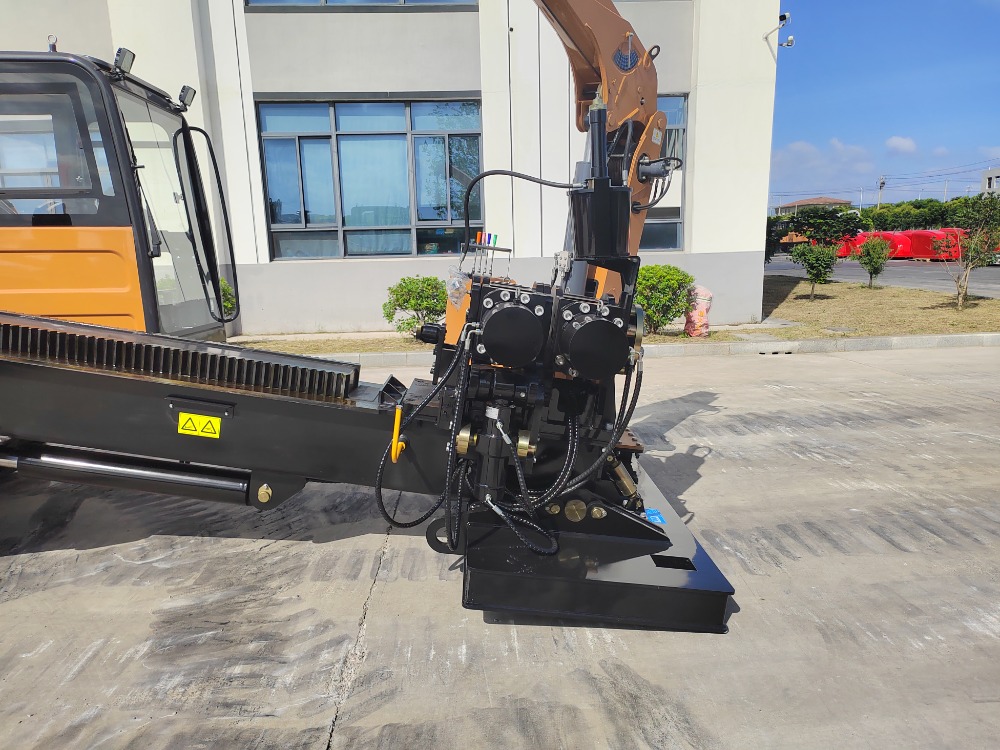

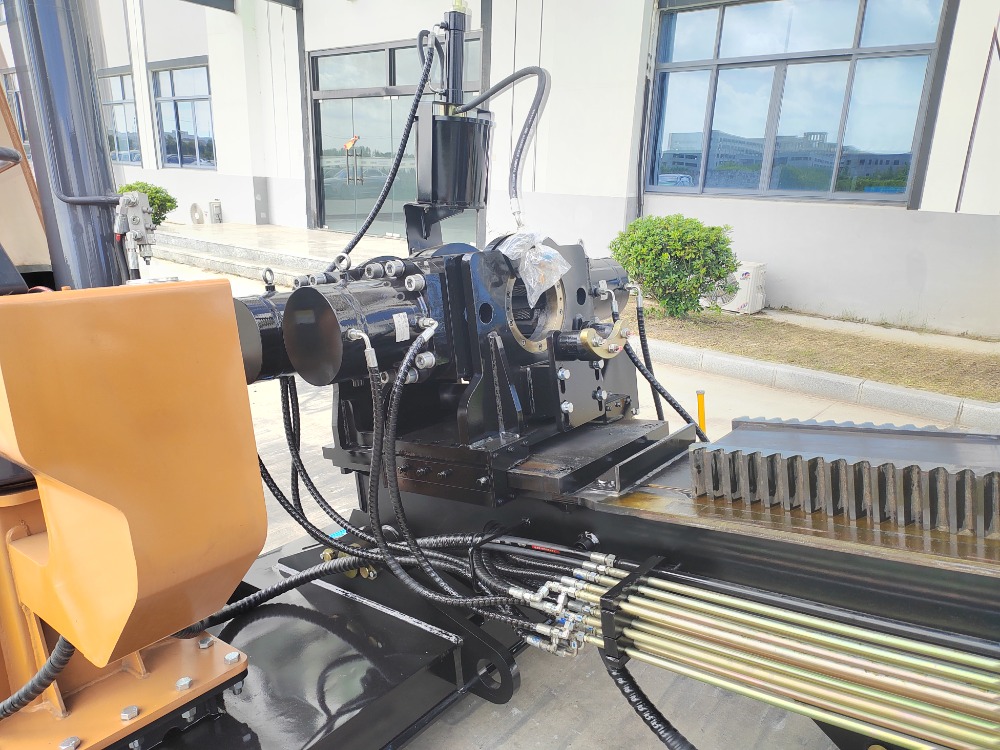

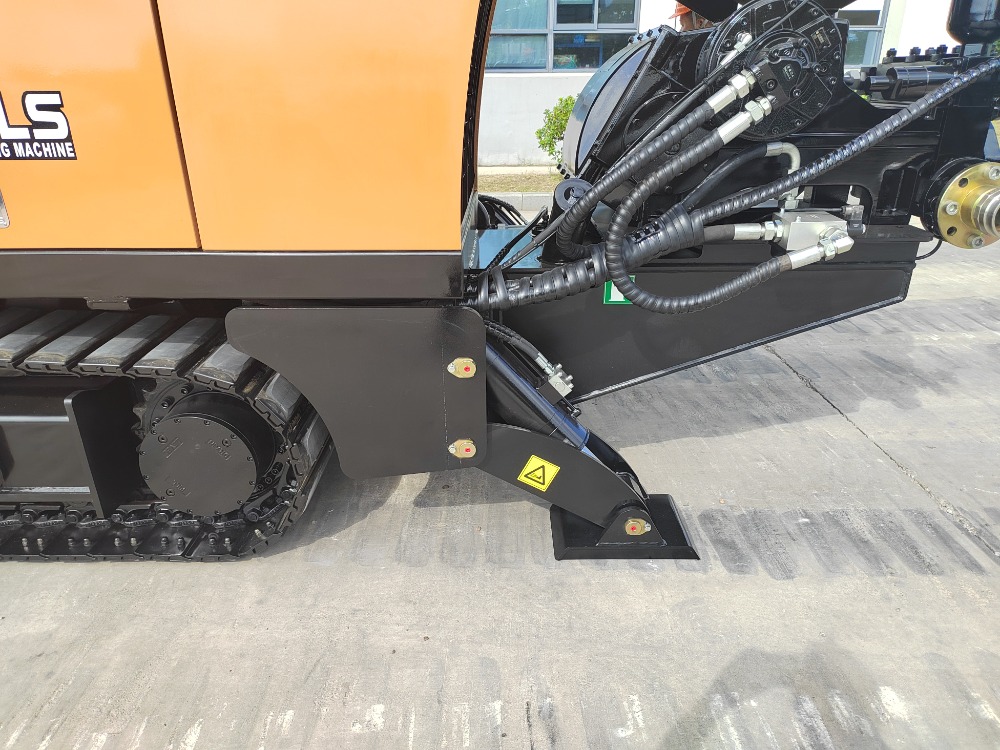

- Die niedrige Klemmstelle schützt das Bohrgestänge effektiv und benötigt wenig Platz auf der Baustelle. Vorder- und Hinterklemmung sind trennbar, sodass der Anwender die Klemmblöcke je nach Bohrgestängeabmessung austauschen kann.
- Die schwimmende Spindel dient dem Schutz des Gewindes der Bohrstange.
- Die Maschine verfügt über eine Viergelenk-Auslegerkonstruktion mit einem großen Winkelbereich von 10° bis 19°.
- Proportionales Leinenführungssystem, das die Sicherheit von Bohrinsel und Personal beim Gehen, Be- und Entladen gewährleistet.

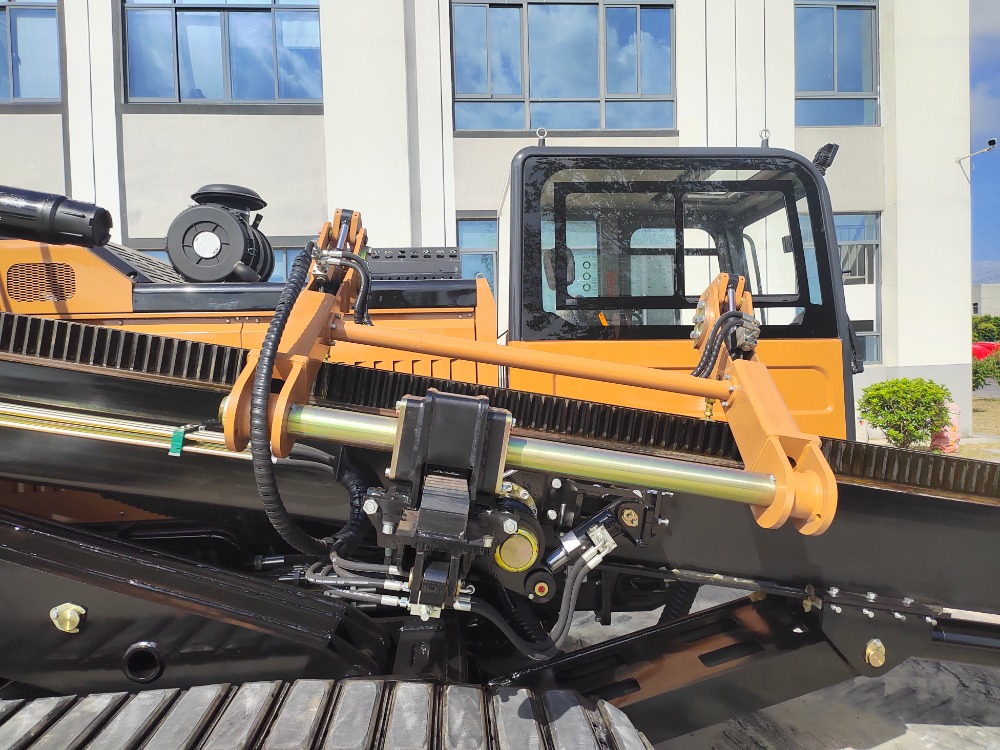

- Der Rotationsmanipulator ist ein Patent von Goodeng. Die Bohrgestänge gleiten automatisch, sodass kein manuelles Entladen der Bohrgestänge erforderlich ist, was Arbeitskosten spart.
- Die Fahrerkabine bietet viel Platz, ist drehbar und verfügt über eine Klimaanlage mit Warm- und Kaltfunktion.

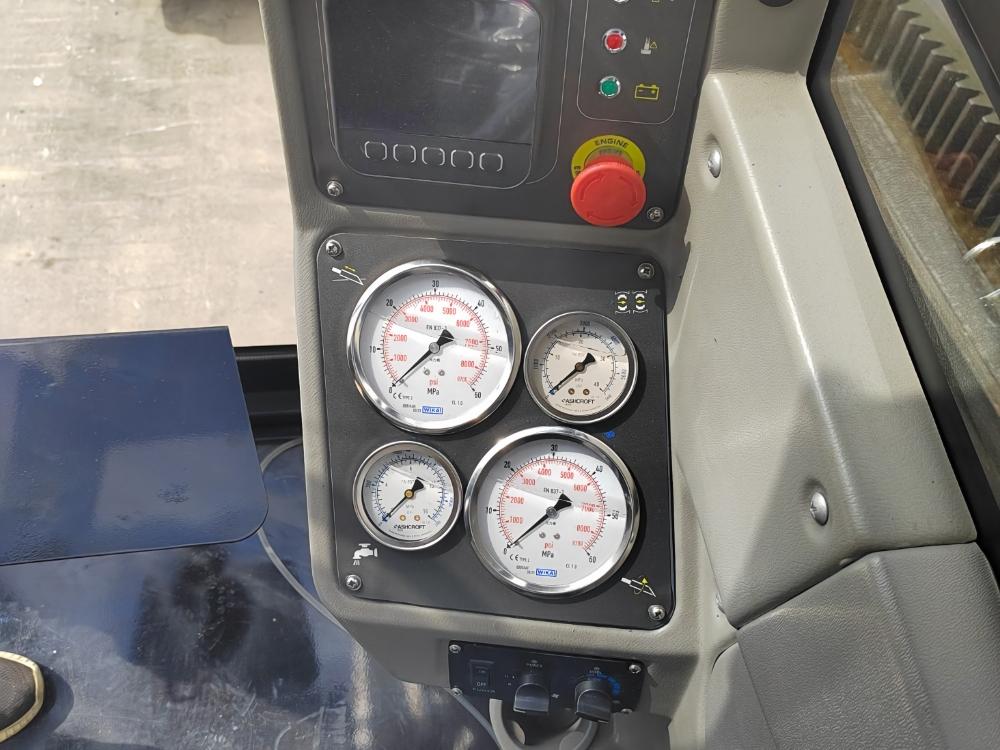

- Das interaktive LCD-System ermöglicht die Überwachung und Anpassung des Gerätezustands in Echtzeit. Die Bedienung ist einfacher und komfortabler.
Anwendung
LACKIERUNG
Nietschweißen
BEARBEITUNG
MONTAGE
DEBUGGING
TESTEN
- 1
Für welche Ingenieurprojekte eignet sich GS1000-LS hauptsächlich?

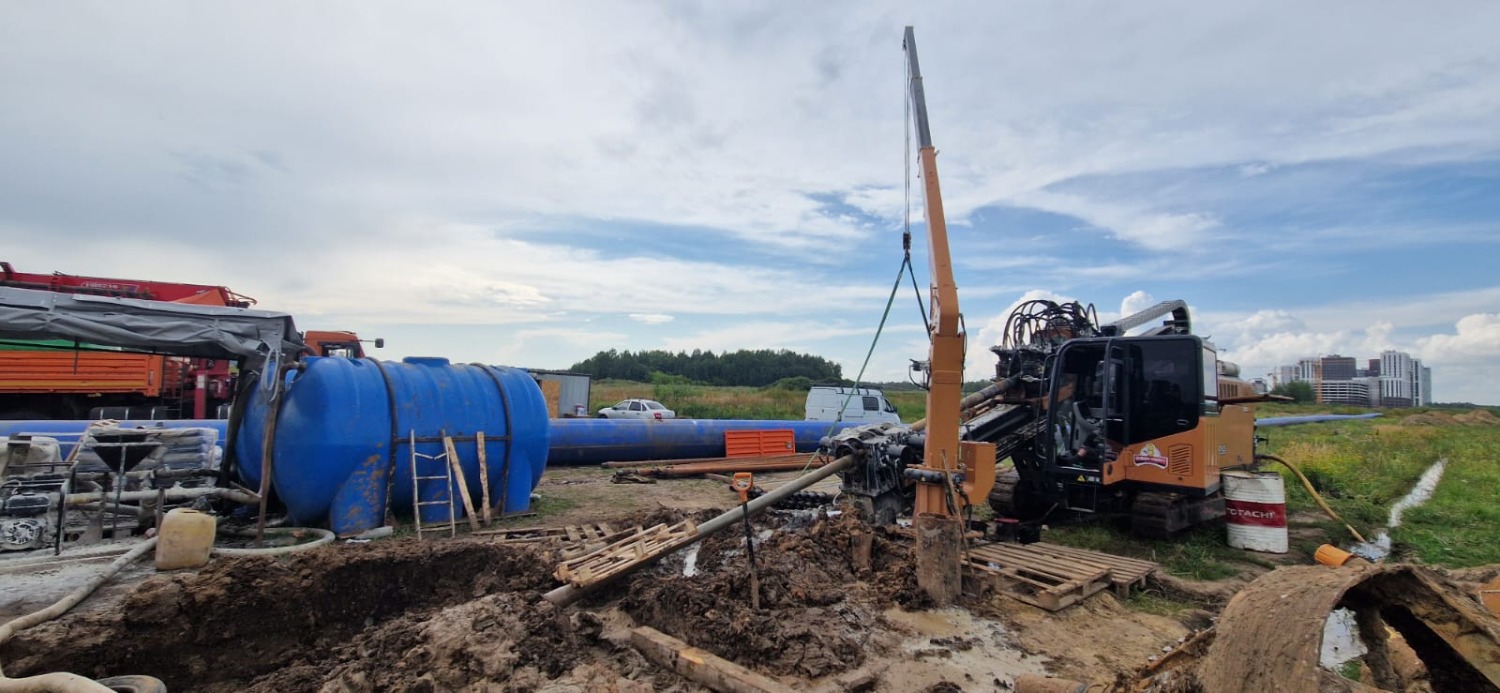

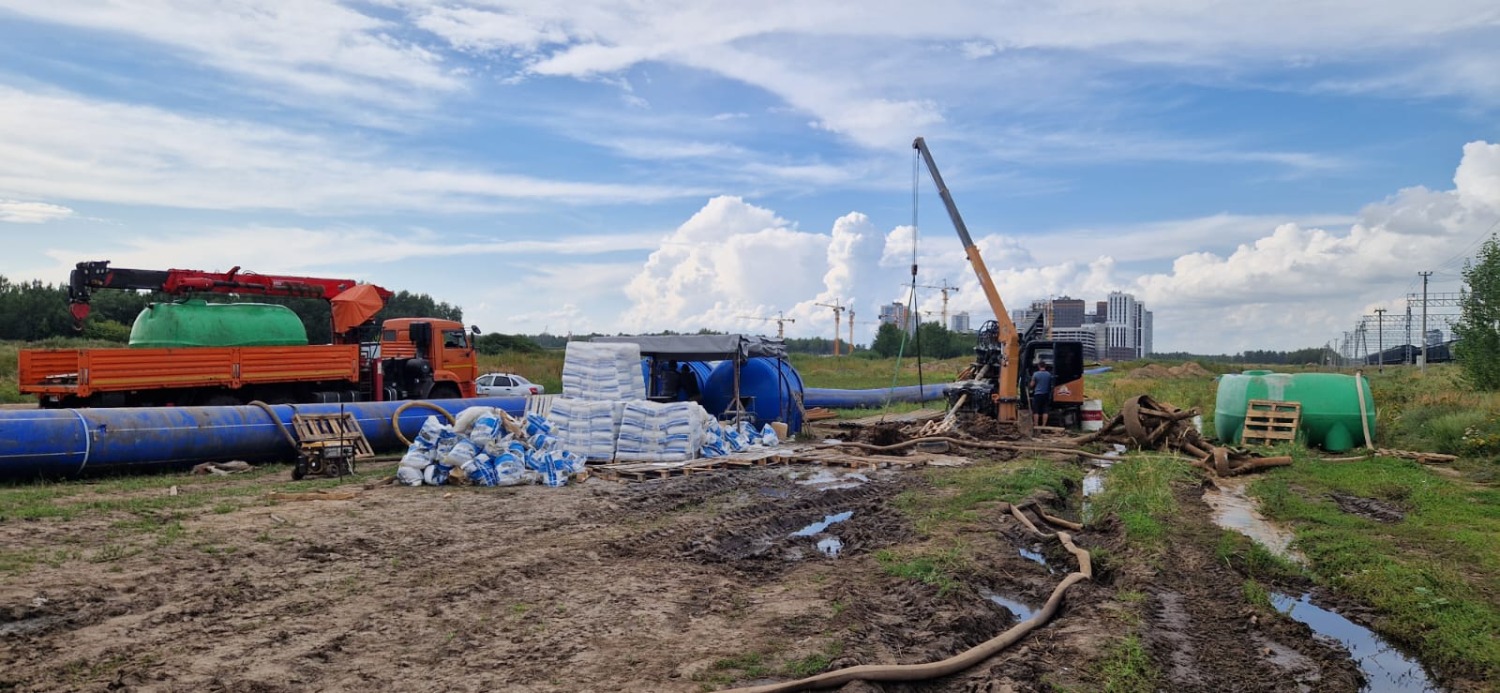

Die GS1000-LS ist eine mittelgroße Baureihe von Horizontalbohranlagen mit hervorragender Leistung. Sie eignet sich ideal für den Bau von großflächigen Öl- und Gaspipelinenetzen, kommunalen Wasserversorgungs- und Abwasserleitungen sowie für grabenlose Verlegungsprojekte von Fernkommunikationskabeln, wie sie im Nahen Osten und in Afrika häufig vorkommen. Sie passt sich problemlos an unterschiedlichste komplexe Boden- und Schichtverhältnisse an.
- 2
Wie hoch sind die maximale Schub-Zug-Kraft und das maximale Drehmoment des GS1000-LS?
Die maximale Schub-Zug-Kraft dieses Geräts erreicht 1070/1605 kN, und das maximale Drehmoment beträgt bis zu 45000 N·m. Diese hohe Leistung gewährleistet einen stabilen Betrieb auch bei langen Strecken und in schwierigem Gelände.
- 3
Welcher Montageabstand und welcher Rückexpansionsdurchmesser werden für dieses Bohrgerät empfohlen?
Unter normalen Bodenverhältnissen beträgt die empfohlene maximale Querungsdistanz des GS1000-LS bis zu 1000 Meter. Gleichzeitig beträgt der empfohlene maximale Durchmesser des Rückverbreiterungslochs 1400 mm, was sich sehr gut für die Verlegung von Rohrleitungen mit großem Durchmesser (wie z. B. Abwasserleitungen im Hauptnetz oder Ölleitungen) eignet.
- 4
Welche Motorleistungs- und Schlammsystemparameter weist das Gerät auf?
Die GS1000-LS ist mit einem Hochleistungsmotor mit einer Leistung von 264 kW ausgestattet. Ihr Spülsystem ermöglicht einen maximalen Spülmitteldurchfluss von 800 l/min und einen maximalen Spülmitteldruck von 10 MPa, wodurch die Anforderungen an Schlackenabfuhr und Wandschutz bei Tiefbohrungen oder Langstreckenquerungen effektiv erfüllt werden.
- 5
Wie schwer und groß ist die Bohranlage? Bringen Sie Ihren eigenen Kran mit, um die Arbeiten vor Ort zu erleichtern?

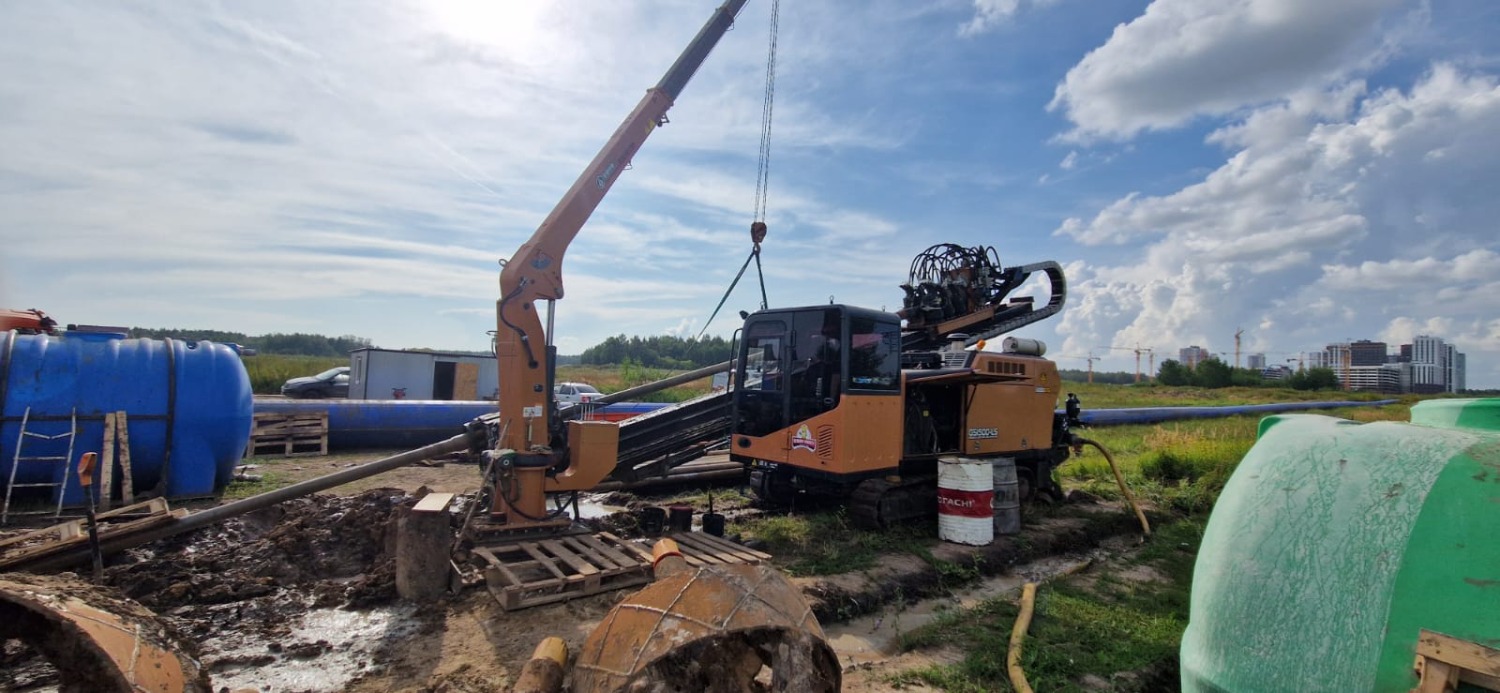

Das Gesamtgewicht der Ausrüstung beträgt 20.000 kg, die Abmessungen 10.900 × 2550 × 3250 mm. Um den Transport von Bohrrohren und anderen schweren Materialien auf der Baustelle zu erleichtern, ist die Ausrüstung serienmäßig mit einem LKW-Ladekran mit einer Tragfähigkeit von 3 Tonnen ausgestattet, was die Effizienz des Be- und Entladens vor Ort deutlich verbessert.
- 6
Für welche Spezifikationen von Bohrgestänge ist GS1000-LS geeignet? Was ist der maximale Eintrittswinkel?
Um das hohe Drehmoment und die Zug- und Schubkraft optimal zu nutzen, wird für dieses Modell ein Bohrgestänge mit einem Durchmesser von Φ114 oder Φ127 mm und einer Länge von 6000 mm (6 Metern) empfohlen. Der Eintrittswinkel des Geräts ist von 10° bis 19° flexibel einstellbar.
- 7
Wie lange ist die Lieferzeit bei der Anschaffung eines GS1000-LS?
Standardmodelle sind in der Regel lagernd und können innerhalb von 7–15 Werktagen versendet werden. Bei speziellen Konfigurationswünschen oder größeren Bestellungen aus dem Ausland wird der Liefertermin anhand des aktuellen Produktionsplans mit Ihnen abgestimmt.
